原文標題：傳感器——物聯網大樹的根基

物聯網（Internet of Things）是利用局部網絡或互聯網等通信技術把傳感器、控制器、機器、人員和物等聯在一起，形成人與物、物與物相聯，以實現智能化識別、定位、追蹤、監控和管理的一種網絡。物聯網的首要問題是要打通信息在人、機器和環境三者之間傳遞的障礙，讓機器能夠自主感知外界的信息。傳感器技術解決了人、機器和環境三者之間的溝通問題。在物聯網的構架中，傳感器處于整個物聯網系統最底層即感知層，是物聯網的核心技術與根基。

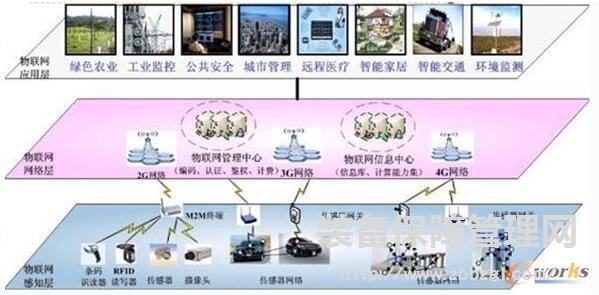

圖1 物聯網典型體系架構

傳感器工作原理

傳感器（transducer/sensor）是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。傳感器的功能與人類5大感覺器官類似，如光敏傳感器——視覺，聲敏傳感器——聽覺，氣敏傳感器——嗅覺，化學傳感器——味覺，流體傳感器——觸覺。傳感器的存在和發展，讓物體有了觸覺、味覺和嗅覺等感官，讓物體慢慢變活。

正如眼睛、鼻子、耳朵和皮膚在人體中的作用一樣，傳感器在硬件中充當一個從外界接受信息的角色。自從發明以來，就一直被應用在工控和其他領域，作為一個重要的設備前端，傳感器的功能幾近是不可代替的。物聯網時代，傳感器變得尤其重要。

圖2 傳感器工作原理

傳感器制造行業現狀

目前，我國傳感器的生產企業主要集中在長三角地區，并逐漸形成以北京、上海、南京、深圳、沈陽和西安等中心城市為主的區域空間布局。我國已有1700多家從事傳感器的生產和研發的企業，其中從事微系統研制、生產的有50多家。

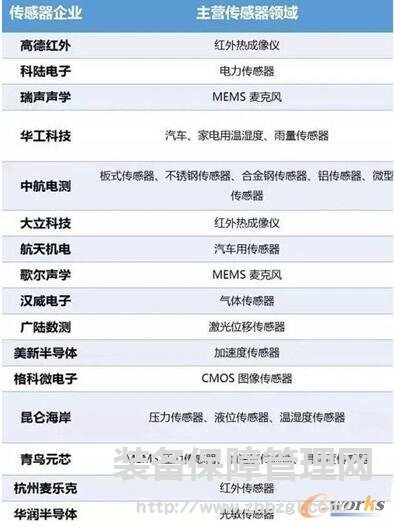

圖3 中國主要傳感器企業

傳感器越來越多地被應用到社會發展及人類生活的各個領域。如工業自動化、農業現代化、航天技術、軍事工程、機器人技術、資源開發、海洋探測、環境監測、安全保衛、醫療診斷、交通運輸、家用電器等。物聯網的快速發展，也加快了傳感器的發展速度。傳感器作為物聯網的基礎技術之一，從中直接受益。傳感器在物聯網市場規模增長拉動之下，呈穩步發展，2015年中國傳感器的市場規模達到1200億元左右。

傳感器在物聯網中的應用

目前，物聯網技術應用最熱門的是穿戴式裝置、聯網汽車（Connected Vehicle）、進階導入醫療體系的健康照護（Health Care）市場，和更前端的機器對機器（Machine to Machine，M2M）的應用環境等等。傳感器在這些熱門應用行業發揮重要作用。

傳感器在可穿戴設備的應用

如可穿戴設備安裝各類傳感器來檢測和測量心率、汗液、溫度、睡眠、卡路里、GPS坐標、血壓、UV紫外線和葡萄糖水平。

圖4 傳感器在可穿戴設備上的應用

傳感器在聯網汽車的應用

眾所周知，汽車產業90%的革新來自汽車電子的創新。汽車傳感器是信息采集分析的前端系統，一般有兩種類型：一個是車身感知，包括壓力、流量、加速度傳感器和陀螺儀等，另一個是環境感知，包括激光雷達、毫米波雷達、攝像頭和紅外夜視等智能傳感設備。下面對汽車上應用的各類傳感器做簡單介紹：

水溫傳感器，用于檢測發動機冷卻液溫度（提供發動機溫度信號）；
節氣門位置傳感器，用于檢測發動機的節氣門位置（也是用于提供發動機負荷信號）；
爆震傳感器，用于檢測發動機是否發生爆震；
進氣歧管絕對壓力傳感器，用于檢測進氣管內的進氣壓力；
空氣流量計，用于檢測進氣空氣的質量；
加速踏板位置傳感器，用于檢測加速踏板位置；
輪速傳感器，用于檢測輪速；
車速傳感器，用于檢測車速。

此外還有風速傳感器、雨量傳感器、光照強度傳感器、車身高度傳感器、燃油液位傳感器、燃油溫度傳感器、機油壓力傳感器、噴油器升程傳感器等等。

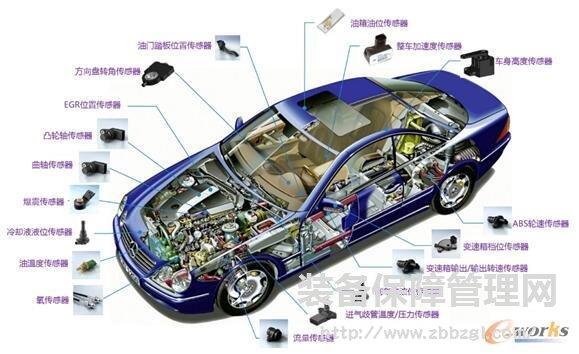

圖5 傳感器在汽車中的應用

傳感器在生產線的應用

在生產線，各個組成環節都需要傳感器進行監控，并把數據反饋給控制中心，以便對出現異常節點進行及時干預，保證工業生產正常進行。多種傳感器已經普及，特別是應用于自動化機器人上機器視覺傳感器以及廣泛用于定位的電感式傳感器（實時監控整條線的運行狀態）。機械制造行業中，要對機床的靜態、動態參數進行檢測，從而控制加工質量；在化工、電力等行業中，要隨時自動檢測生產過程中溫度、壓力、流量等參數；在國防科研，導彈、衛星的研制中檢測技術的應用更為重要?？梢哉f(shuō)，沒有眾多的優良的傳感器，現代化生產也就失去了基礎。

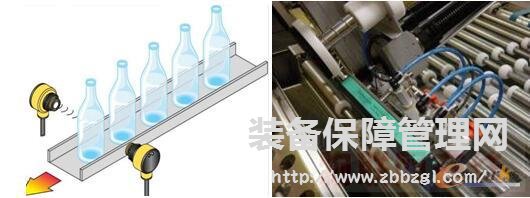

圖6 傳感器在生產線的應用

傳感器在瓶子生產線的應用（左）電感式傳感器檢測印刷電路板（右）

傳感器的應用不勝枚舉，如羅爾斯-羅伊斯公司（Rolls-Royce）在研制的超扇（UltraFan）發動機風扇葉尖處安裝有光纖傳感器，以監控風扇健康狀態。GE航空在飛機引擎上安裝了數百個傳感器，基于收集的數據，公司可以分析引擎實際表現與預期的差距，進一步優化引擎性能。有了GE提供的燃油消耗數據，意大利Alitalia航空公司可以辨別襟翼在降落時的位置，從而進行調整，降低油耗。美敦力公司（Medtronic）的數字血糖儀通過植入患者皮下的傳感器，可以測量組織液中的血糖水平，并可通過無線聯接向患者或醫生發出警告。在患者血糖達到危險水平前，血糖儀可以提前最多30分鐘發出警告，讓患者接受及時的治療。

總之，傳感器已經滲透到人們生產生活的方方面面。從一部智能手機、一部高檔汽車，再到一個現代化智能工廠，處處都有傳感器的身影。

傳器行業前景展望

在成熟的物聯網時代，將會有成萬上億計的傳感器被嵌入到現實世界的各種設備當中，比如移動終端、智能設備、工廠機器、樓宇建筑等等，無所不在的傳感器將搜集、匯總來自世界各地的數據。

據美國市場研究機構透明市場研究(Transparency Market Research)公司最新發布的報告顯示，到2020年，全球可穿戴傳感器市場將以45.2%的復合年均增長率繼續成長。Yole Developpement也預測，作為傳感器重要組成部分的MEMS傳感器產品需求在近年增勢迅猛，從2014年起平均以12%-13%的增長率增長，到2019年，產業總值預計將達到240億美元。

隨著傳感器技術新原理、新材料和新技術的研究更加深入、廣泛，未來傳感器行業將朝著智能化、可移動化（無線傳感器）、微型化（MEMS傳感器）、集成化和多樣化發展。只有這樣才能適應各種現代控制系統對自動化水平、復雜性以及環境適應性如高溫、高速、野外、地下、高空等越來越高的要求。

附錄：全球十大傳感器領先廠商的介紹

Robert Bosch（羅伯特•博世）：博世MEMS傳感器主要用于可穿戴設備、物聯網等新應用。主要產品：專業級健康類傳感器解決方案BHV250和BHV160、智能三軸加速度計BMA422和BMA455、高性能陀螺儀BMG250和BMG280、可定制編程的9軸運動傳感器BMF055。
STmicroelectronicss（意法半導體）：傳感器產品包括MEMS（微機電傳感器，包括加速度計、陀螺儀、數字羅盤、慣性模塊、壓力傳感器、濕度傳感器和麥克風）、智能傳感器、Sensor Hub、溫度傳感器和觸摸傳感器。
Texas Instruments（德州儀器）：霍爾效應磁傳感器、單芯片MEMS溫度傳感器、壓力傳感器、指紋傳感器、光傳感器等，在基于移動反射數字光處理設備的MEMS銷售方面表現頗佳。
Avago Technologies（安華高）：產品組合廣泛多樣，在以下四個主要目標市場中擁有約6500種產品，即：無線通信、有線基礎設施、工業和汽車電子產品以及消費品與計算機外圍設備。
Hewlett Packard（惠普）：由于惠普的打印機銷量較高，噴墨打印機MEMS熱激勵器等銷量也隨之增加，因此惠普在這一領域也具有較高的營收。
Qorvo：兼具RFMD和TriQuint的技術、集體經驗和智慧資源，是移動、基礎設施和國防應用領域可擴展和動態RF解決方案的全球領導者。
Knowles Electroincs（樓氏電子）：是先進的微聲設備、特種組件以及移動通訊、消費電子、醫療科技、軍事/空間和其它工業終端市場的人機界面解決方案的市場領導者和全球供應商。提供精確可靠的產品，包括助聽器元件、MEMs（微機電系統）麥克風、揚聲器、受話器、傳感器、電容器、振蕩器等。
Invensense（應美盛）：能夠提供由獨力單一芯片陀螺儀到完整整合多個感測組件的傳感器、多軸數字運動感測追蹤解決方案。
Denso（電裝）：是世界頂級汽車技術、系統以及零部件的全球性供應商，電裝在環境保護、發動機管理、車身電子產品、駕駛控制與安全、信息和通訊等領域，成為全球主要整車生產商可信賴的合作伙伴。
Panasonic（松下）：全球首屈一指的半導體供應商。并提供尖端半導體解決方案及軟件。
