壓縮機氣缸與隔板檢修技術要求
1、氣缸體檢修技術要求
①清掃缸體內外表面，檢查機殼應無裂紋、沖刷、腐蝕等缺陷。有疑點時，應進一步采用適當?shù)臒o損探傷方法進行確認檢查。
②空缸扣合，打入定位銷后緊固1/3中分面螺栓，檢查中分面結合情況，用0.05mm塞尺檢查應塞不進，個別塞人部位的塞人深度不得超過氣缸結合面寬度的1/3。
③缸體導向槽、導向鍵清洗檢查，應無變形、損傷、卡澀等缺陷，間隙符合標準要求。
④認真清掃氣缸貓爪與機架支承面，該面應平整無變形，清洗檢查缸體緊固螺栓和頂絲，絲扣應完好。貓爪與緊固螺栓之間預留的膨脹間隙應符合要求。
⑤缸體中分面平整，定位銷和銷孔不變形，中分面無沖蝕漏氣及腐蝕痕跡。中分面有溝槽缺陷時，可先用補焊填平（一般用銀焊或銅焊），然后根據損傷面積和部位確定修理方法。對小面積表面缺陷，可用手工銼、刮修整；對大面積或圓弧面，用車、鏜才能保證修整質量。
⑥水平剖分氣缸剖分面問的間隙值若小于0.3mm，或擰緊1/4氣缸螺栓后間隙消除，可不做處理，只需按裝配要求擰緊缸蓋螺栓。若缸體變形很大，影響密封和內件裝配時，應做進一步空缸裝配檢查，視情況制定具體檢修方案。
⑦為保證運行安全，對氣缸應定期做探傷檢查，通常采用著色法對內表面進行探傷。若裂紋深度小于缸壁厚的5%，在殼體強度計算允許、不影響密封性能的情況下，用手提砂輪將裂紋打磨除去，可不再處理。除此之外的裂紋，都應制定方案進行補焊或更換。
⑧檢查所有接管與缸體焊縫，應無裂紋、腐蝕現象，必要時進行無損探傷檢查。缸體各導淋孔干凈暢通，并用空氣吹掃，以防堵塞。
⑨中分面連接螺栓探傷檢查，若有裂紋或絲扣損傷等缺陷必須更換。
⑩檢測氣缸與軸承座的同軸度，氣缸中心線與軸承中心線應在同一軸心線上，其同軸度偏差不大于0.05mm。檢測方法常用假軸找正法，將假軸兩端用軸承支撐(軸承與軸配合間隙為0.04～0.06mm)，軸上安裝一個可調的百分表架，然后旋轉假軸，從表測量數據中，找出缸內表面的各個加工面的偏差值。如果偏差大于允許值，可根據結構情況及偏差方位調整軸承座，或者修整軸承座孔，或重新配制新瓦殼。
2、隔板檢修技術要求
①清洗并檢查隔板，應無變形、裂紋等缺陷，所有流道應光滑平整，無氣流沖刷溝痕。若有嚴重氣流沖刷溝痕，應采取補焊或其他方法消除。每次大修時對隔板均應進行無損探傷檢查。
②隔板上、下剖分面光滑平整、配合緊密、不錯口，用0.10mm的塞尺應塞不通，各沉頭螺釘完好無損。
③隔板與氣缸上隔板槽的軸向、徑向配合應嚴密不松動。
④檢查各級葉輪氣封和平衡盤（鼓）氣封，應無污垢、銹蝕、毛刺、缺口、彎曲、變形等缺陷，氣封齒磨損、間隙超標者應更換。各級氣封套裝配后無過松和過緊現象，固定氣封套的各沉頭螺釘完好無損。
⑤檢查兩端氣封應無沖蝕、缺口、變形、腐蝕等缺陷，氣封齒磨損、間隙超標者應更換。氣封裝配要求松緊適宜。
⑥氣封兩側間隙用塞尺測量，兩側氣封側隙之和即為水平方向氣封間隙；吊出轉子，在下半缸底部氣封處放人鉛絲，再將轉子放人原來位置。在上半缸頂部密封范圍內也放入鉛絲，之后將上半缸扣上，并上緊部分螺栓。然后吊開上半缸及轉子，測量同一密封處上、下鉛絲厚度，上、下鉛絲厚度之和即為垂直方向氣封間隙。
⑦檢查軸承座與下半缸體的連接螺栓應無松動。
⑧當出現各級氣封偏磨，經檢查若發現是由于缸體變形或個別隔板、個別定位槽加工誤差引起的某級隔板不同心且偏心小于該處直徑間隙的1/3時，允許修刮該密封進行補償，否則應視具體情況制定方案處理；當全部密封出現有規律性的偏磨，經找中心證明是由于軸承座松動變形引起時，則應對軸承座的位置進行調整。
3、垂直剖分型離心式壓縮機檢修的特殊要求 垂直剖分型壓縮機外缸為筒形，這種壓縮機承壓高、密封性好，但檢修工作量相對較大。與水平剖分型壓縮機相比，檢修時的特殊要求見表。

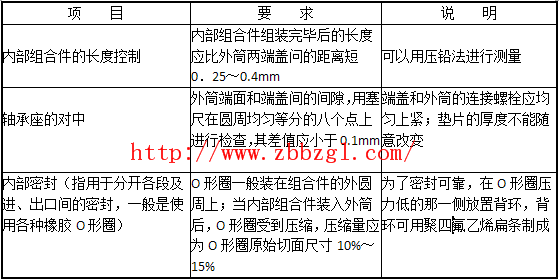

垂直剖分型離心式壓縮機檢修的特殊要求
