試論汽輪機潤滑油系統的常見故障特征與原因
汽輪機潤滑油系統是火電廠運行輔助設備之一，承擔著系統的潤滑、密封和冷卻功能，對于確保整個機組潤滑系統的安全也具有積極作用。我國電網的快速發展對汽輪機潤滑油系統的性能提出了更高的要求，設備的運行安全以及對油質量、溫度、油壓的控制都是設備運行中重點關注的問題?？刂七\行故障要保證汽輪機潤滑油系統在盤車、啟動和之后的運行過程中提供優質的潤滑油，并且將油溫與油壓控制在合理的范圍內。在我國電力企業汽輪機運行過程中，設備故障甚至是安全事故發生的概率并不低，因此對于相關企業來說，還應進一步加大對汽輪機潤滑油系統的故障分析以及處理。建立完善的監測和維修制度，對可能出現的系統故障進行深度分析，確保機組運行的安全。
1 汽輪機潤滑油系統漏油著火及其原因分析

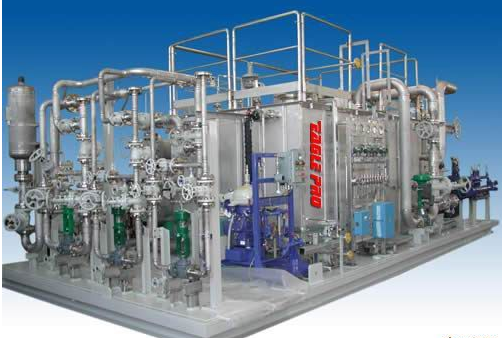

汽輪機潤滑油系統是一個復雜的設備，其主系統是由裝有潤滑油的油箱、油泵、潤滑射油器、冷油器組成，另外還包括大量的輔助設備?；鹆Πl(fā)電廠在以往的運行中時常會出現爆炸現象，其主要原因就是由于系統的漏油未被及時發現而導致的起火爆炸。汽輪機潤滑油系統是一個封閉的完整系統，任何一個環節出現故障都將帶來嚴重的后果。對火電廠來說，漏油往往是一個長期的過程，但著火和引起故障往往是瞬間的，一旦發生，將造成大量的財產損失甚至是人員傷亡。當系統處于正常運轉狀態下時，高溫是其主要特征。由于潤滑油的自身燃點低，設備運行溫度足以達到其燃點而引起自燃?？傊?，汽輪機潤滑油系統的漏油起火具有瞬間性、難控制以及危害大等特點。而造成汽輪機潤滑油系統漏油主要有以下原因：系統接頭處密封不好；隔膜閥承壓過大導致受損；濾網制造不合理；油擋與軸頸之間的間隙過大等。以上造成系統漏油的部位皆是連接處或者密封零件，另外，系統處于長期運行和多次急停狀態時，更容易出現損壞導致漏油。加之潤滑油的特點，造成其高溫起火的熱源眾多，其中包括長期處于工作狀態下的機體、汽電動門旁路管不完整、軸封漏汽管的保溫層不完整。當這類設備工作時，溫度高達70℃，很容易為潤滑油的起火提供基本條件。
2 潤滑油油溫和油壓不合理故障及原因
首先，油溫故障的主要特征在于多種原因?qū)е碌挠蜏剡^高。這與潤滑油的兩大功能有關，通常潤滑油的作用在于潤滑軸承，但也負責降低軸承的溫度。此時，如果油溫過高，將降低油膜黏性以及其承載能力，高溫的潤滑油與軸承表面產生干摩擦，使設備出現損壞，在不斷的摩擦過程中，油的質量也將不斷下降。通常在300MW凝氣式機組運行中，冷油氣出口的溫度在43℃～49℃之間，且軸承回油溫度要低于71℃。通過經驗以及火電廠汽輪機組的潤滑油設備故障實例將故障原因進行如下分析：冷油器污垢、堵管和設計上的缺陷等，將導致其面積不足，冷油器析出內空氣等，冷卻水的溫度高無法達到冷卻效果?？傊?，汽輪機的冷油器故障主要是由于潤滑油系統采用冷油器對高溫回油進行降溫，但冷油器內的冷卻則主要為冷卻水，這樣在長期的設備運行中就會出現大量的污垢，從而出現阻塞。設備的受熱面減小自然會導致潤滑油溫度升高。冷油器運行較長時間后，容易出現冷油器被污染的現象，導致管道堵塞和結垢，嚴重影響冷油器受熱面的換熱效果，使得冷油器出口潤滑油溫度過高，超過電廠汽輪發電機組運行的最高溫度限制。此外，冷卻水的溫度未設計好，采用過高溫度的冷卻水無法達到冷卻的效果。水溫過高也是導致潤滑油超溫的一個因素。油溫故障往往具有季節性特征，如夏季更加明顯。
其次，油壓問題。潤滑油壓要合理，一般情況下，潤滑油的油壓要參考機組的其他運行參數。當油壓低于正常范圍時，無法建立軸頸與軸瓦之間的油膜，也就是無法對軸承起到保護作用。油壓問題是汽輪機潤滑油系統常見問題。其主要原因包括以下方面：不合理的設計，包括射油器的性能匹配程度、出力設備性能以及其他維持正常運行的零件性能等；汽輪機潤滑系統的油泵故障，設計時要確保主油泵出口處的逆止閥面積合理，否則就會造成油壓的瞬間降低，使油泵內出現大量氣體，導致故障；另外，交直流油泵故障和油泄漏潤也是造成油壓低的影響因素。在眾多影響因素中，射油器故障是造成這一故障的主要原因，作為系統的主體，一旦射油器運行不正常，就無法對軸承提供油液，并且射油器決定著主油泵的安全和潤滑作用，潤滑油系統在這一情況下受損。
最后，當系統在啟動過程時，油泵的切換失敗也將導致油壓下降，引起故障。
3 潤滑油油質污染故障機器原因分析
汽輪機潤滑油的材料主要為天然石油的加工產品。天然石油多為暗黑色或者淡黃色，并且存在強烈的味道，密度小于1g/cm3。潤滑油的這一特性滿足了潤滑油的基本特征，但事實上還要結合具有抗氧化能力和抗乳化能力的微量元素。但是在潤滑油儲存和輸送過程中，潤滑油容易變質，其基本性能無法保持，也就是說潤滑油具有一定的壽命期限，對于企業來說，潤滑油變質是造成潤滑油系統的故障的重要原因，其中潤滑油水分超標是其主要原因。
3.1 潤滑油水分超標問題
水分是汽輪機潤滑油的主要指標之一，在運行中水分的控制是一個長期的過程，水分超標會導致潤滑油的潤滑性能下降，進而腐蝕和損壞設備。由于水分的積累并非一瞬間的過程，因此水分超標問題多來自于監管和檢修不嚴。其中客觀上的原因還包括設計的不合理，導致漏水嚴重，汽缸端部結合面的漏汽以及軸承座內的負壓超過標準等。
另外，在運行過程中，很可能出現軸封供汽系統的故障問題，如軸封供汽室的壓力增大，導致漏入軸封抽氣室的蒸汽無法完全被抽入軸封加熱器。在原因分析的過程中，汽缸變形會導致接合面出現漏氣，使軸承承載過多的壓力或者使部分水分通過軸承進入潤滑油系統。至于系統自身來說，主油箱的設計將決定其油水分離能力，當運行過程中的油水分離效果差時，會導致大量的水分甚至雜質，主觀上對于系統的長期檢查和雜質處理是必要的，但在火電廠發展過程中，由于大型設備過多，同時缺少必要的監測措施，因此導致其設備的維護存在漏洞，很容易使水分進入潤滑油系統。
總之，水分對于汽輪機潤滑油系統的影響與雜質的影響相似，都是一個長期的過程，只有通過合理的使用和監控才能降低水分對于潤滑油系統運行的影響（來源設備管理網）。 ?
