設備故障的分類、故障模式及故障原因
■ 故障分析
設備在運行過程中，其內部零件要承受力、熱、摩擦、磨損等多種作用，隨著使用時間的增長，其運行狀態不斷變化，有的性能將逐步退化，從而發生零件（元件）的失效。
這是導致設備故障的主要原因，因此，研究零件（元件）失效機理，識別失效模式乃是保障診斷的主要任務，也是奠定故障診斷的信息基礎，最終實現降低設備的壽命周期費用的目的；而故障分析（失效分析）則是診斷理論的主要組成部分。
■ 故障分類
故障是指設備喪失或降低其規定功能的現象。企業的設備是為滿足生產工藝要求或為完成工程項目的預期功能而配備的，設備的功能體現著它在生產活動中存在的價值和對生產的保證程度。
設備故障會嚴重影響企業產品的數量和質量，因而必須探索故障發生的規律；對故障進行管理、記錄；對故障機理進行分析，采取有效措施控制故障的發生。
在故障診斷學中，設備的狀態即設備的工況，分為故障狀態、異常狀態和正常狀態，可見故障只是設備運行狀態中的一種特殊狀態。診斷技術即是以研究故障狀態的發生、發展和消除的規律性為主要目的的學科。
(1)按故障功能喪失的分類
1)非永久性故障。在很短的期間內，故障造成設備零部件喪失某些功能，通過修理或調整立刻就可以恢復到原來正常運行標準。
2)永久性故障。故障造成某些功能的喪失，直到某些零件被更換后其功能才能繼續維持。
(2)按故障發生速度的分類
1)漸發性故障。由于各種原因使設備參數劣化或老化，逐漸發展而產生的故障。其主要特點是：在給定的時間內，發生故障的概率與設備運行的時間有關。設備的使用時間越長，發生故障的概率越高。這類故障與零件表面材料的磨損、腐蝕、疲勞及蠕變等過程有密切關系，事先都有征兆出現，能通過早期檢測或試驗來預測。
2)突發性故障。故障產生的原因是各種不利因素以及偶然的外界影響共同作用的結果。這種作用已超出了設備所能承受的限度。故障往往經過一段使用間隔時間才發生。突發性故障的主要特征是：在給定時間內，發生故障的概率與設備已使用時間無關。
例如，因潤滑油中斷而使零件產生變形和裂紋；因設備使用不當或出現超載運行而引起零件折斷；因各項參數都達到極限值（載荷大，劇烈振動，溫度升高等）而引起的零件變形和斷裂。
(3)按故障的原因分類
1)磨損性故障。設備正常運行而產生正常的磨損，所引起的故障，即設計時預定的正常磨損過程，它反映了設備的使用壽命。
2)操作與維護不良的故障，由于超過設備本身的能力而強迫運行出現的故障，以及運行中維護不當而造成的故障（此類故障一般屬于設備事故）。故障原因在于設備所承受的應力超過設計的極限能力。
3)固有的薄弱性故障。故障原因在于設計上該環節或部件的承受能力不足，或在于制造或安裝上未達到預定的設計要求，喪失其使用性能。
此外，還可分為結構型故障（如裂紋、磨損、腐蝕、不平衡、不對中等）和參數型故障（如流體渦動、共振、配合松緊不當、過熱等）。當然，人們更注意的是危險性的、突發性的、持續性的、全局性的故障，因為這些故障往往會造成災難性的損失，也比較難于防范，所以開展設備診斷與狀態監測尤為必要。
■ 故障模式
(1)設備的失效類型
1)運動或動力故障型，包括突然停止、失控等。
2)失效結果型，包括出軌、撞壞、墜毀、泄漏等。

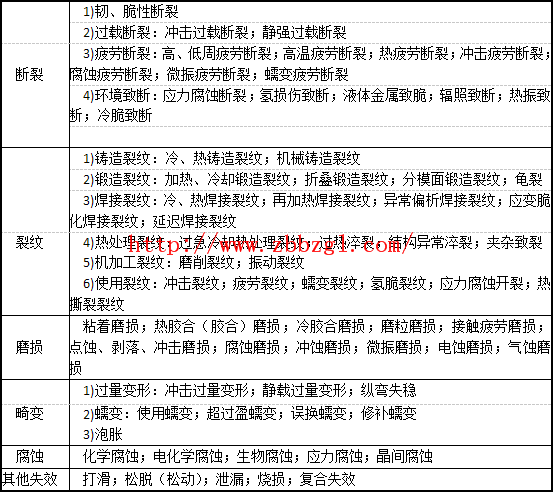

(2)零部件的失效類型 零部件的失效類型，見表。
表 零部件的失效類型
■ 故障原因
無論是設備或其零部件，影響其失效的基本因素，從宏觀上看，可歸結為設計制造過程因素（原始因素）和運轉維修過程因素（工況使用因素）兩大方面，具體如下：
(1)設計因素 為了保證設備及其零部件的質量，必須精心設計，精心施工，以保證設計不會因應力過高，應力集中，或是材料、配合、潤滑方式選用不當，對使用條件、環境影響考慮不周而超過在給定條件下正常工作（不失效）的準則。
(2)裝配調試因素 在零部件組裝成機器的過程中，裝配或調試不良，是導致設備發生某種失效的重要因素。常表現為：
①嚙合傳動件，如齒輪、蝸桿、螺旋等嚙合間隙不合適。
②連接零件的必要“防松”不可靠，鉚焊結構的必要探傷檢驗不良等。
③潤滑與密封裝置不良。
(3)制造（工藝）因素 盡管設計是正確的，但由于工藝制造條件無法滿足設計要求，設備發生各式各樣的故障而導致失效。如鍛造過程的裂紋；焊接過程的未焊透、冷熱裂紋；鑄造過程的疏松、夾渣；機械加工過程的尺寸公差和表面粗糙度不合適；熱處理工藝缺陷，如淬裂、回火脆裂、硬化表層的組織缺陷、硬度不足、硬化層過??；精加工磨削中的磨削裂紋等。
(4)材質因素 設備其零部件所用材料不符合技術條件，材質內部缺陷實質上是其內部的應力集中源。在外界載荷作用下材質缺陷處呈現高應力而導致某種失效。材質造成的失效，可能是由于設計選材不當；也可能是毛坯冷熱加工（特別是熱處理）工藝過程產生的缺陷，以及由于安裝調試不當而造成。
(5)運行及維修的因素 首先是對運行工況參數（載荷、速度等）的監控，看其是否符合規定要求。此外，潤滑條件也是一項重要的因素。潤滑條件通常包括：潤滑劑和潤滑方式是否選得合適，潤滑裝置以及冷卻、加熱和過濾系統功能是否正常。
