滾動軸承造成的振動分析
1、滾動軸承造成的振動
滾動軸承造成的振動，原則上可以分為兩類：
其一為與軸承的彈性有關的振動；
其二為與軸承滾動表面的狀況有關的振動。
前者代表滾動體的傳輸振動，由于不管軸承正常還是異常，這種振動都要發生，所以與軸承的異常診斷無關。和軸承異常有關的是第二種振動，這就是在滾動體表面上以某種形式出現的異常。這種振動的發生機理，一般如圖所示，
首先，由于軸的旋轉，滾動體便在內外圈之間滾動。軸承的滾動表面雖然加工的非常平滑，但從微觀上來看，仍有小的凹凸。滾動體在這些凹凸面上轉動時，產生交變的激振力。

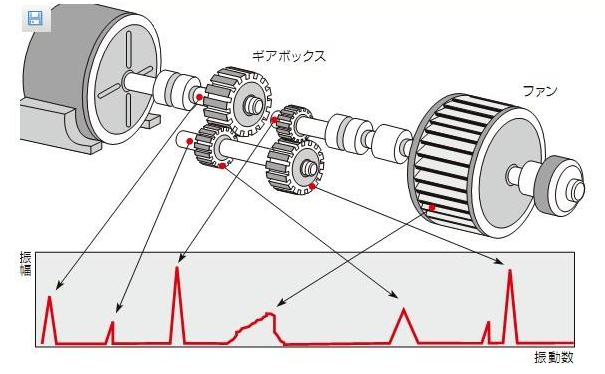

滾動軸承振動發生的機理
通常，由于滾動表面的凹凸形狀是不規則的，所以激振力也具有隨機的性質，它具有多種頻率成分，由軸承和外殼形成的振動系統由于這個力的激振，發生的振動將是由各種頻率成分組成的隨機振動。
為了加深對滾動軸承振動特性的認識，下面再分別對滾動軸承造成的各種振動作進一步討論。
2、滾動軸承的固有振動
滾動軸承在工作時，滾動體與內環或外環之間可能產生沖擊而誘發軸承各元件的固有振動。由于各軸承元件的固有頻率僅取決于本身的材料、外形和質量，因而和軸的轉速無關。
軸承剛度變化引起的振動，當滾動軸承在恒定載荷下運轉flt，由于其軸承和結構所決定，使系統的剛度參數形成周期的變化，而且是一種對稱周期變化，從而使其恢復力呈現非線形的特征，由此便產生了分?jǐn)?shù)諧波振動。
此外，當滾動體處于載荷下非對稱位置時，轉軸的中心不僅有垂直方向的，而且還有水平方向的移動。這類參數的變化與運動都將引起軸承的振動，也就是隨著軸的轉動，滾動體通過頸項載荷產生激振力。
這樣在滾動軸承運動時，由于剛度參數形成的周期變化和滾動體產生的激振力以及系統存在非線形，便產生多次諧波振動并含有分?jǐn)?shù)諧波成分，不管滾動軸承正常與否，這種振動都會發生。
3、由滾動軸承的運動副引起的振動
當軸承運轉時，滾動體便在內外圈之間滾動。軸承的滾動表面雖加工得非常平滑，但從微觀來看，仍高低不平，滾動體在這些凹凸面上轉動，則產生交變的激振力。：所產生的振動，既是隨機的，又含有滾動體的傳輸振動，其主要是頻率成分為滾動軸承的特征頻率。．
滾動軸承的特征頻率（即接觸激發的基頻），完全可以根據軸承元件之間滾動接觸的速度關系建立的方程求得。用它計算的特征頻率值往往十分接近測量數值，所以在診斷前總是先算出這些值，作為診斷的依據。
4、與滾動軸承安裝有關的振動
安裝滾動軸承的旋轉系彎曲，或者不慎將滾動軸承裝歪，使保持架座孔和引導面偏載，軸運轉時則引起振動。其震動頻率成分中含有軸旋轉頻率的多次諧波。同時，滾動軸承緊固過緊或過松，在滾動體通過特定位置時，即引起振動。其頻率與滾動體通過頻率相同。
5、由于軸承各種異常（使用損傷）所產生的振動
①表面皺裂
在這類異常中，包含如表面皺裂和磨損這類經歷時間較長，使軸承滾動面的全周慢慢劣化的異常形態。軸承產生表面皺裂時的異常振動，與正常軸承的振動具有同樣的性質，即兩者振動的波形都是無規則的，振幅的概率密度分布大概為正態分布，與正常的軸承振動的唯一區別，是表面皺裂伴隨著振幅變大這一點。因而，振動的有效值和峰值比正常時大。
表面皺裂不會直接引起軸承的馬上破壞，其危害程度要比下面的表面脫落和燒損小的多。但是，表面皺裂不可避免地是引起這些嚴重異常的導火線。
②表面剝落

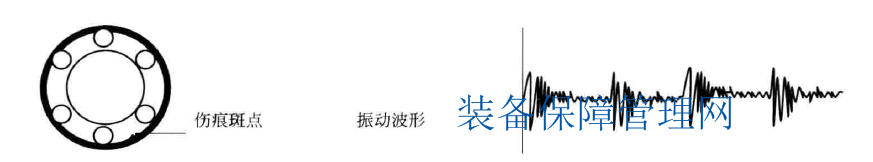

在這類異常中，包含有如表面剝落、裂紋、壓痕等滾動面發生局部損傷等異常形態。在滾動軸承產生表面剝落時，會產生如圖4-6所示的沖擊振動。
表面剝落故障及波形
③燒損
這種異常是由于潤滑狀態惡化等原因產生的，它會引起軸承在短時間內迅速惡化。由于從燒損的征兆出現到不能旋轉的時間很短，所以，診斷或預知這種異常非常困難，用定期檢查發現不了的情況是經常發生的。
但是，完全沒有征兆是不可能的。在到達燒損的過程中，伴隨著沖擊振動，軸承的振動值急速增大。實踐的經驗告訴我們，從溫度的變化可以較早地得知振動方面地異常。由此可知，若經常監測振動，防止燒損事故于未然還是可能的。
