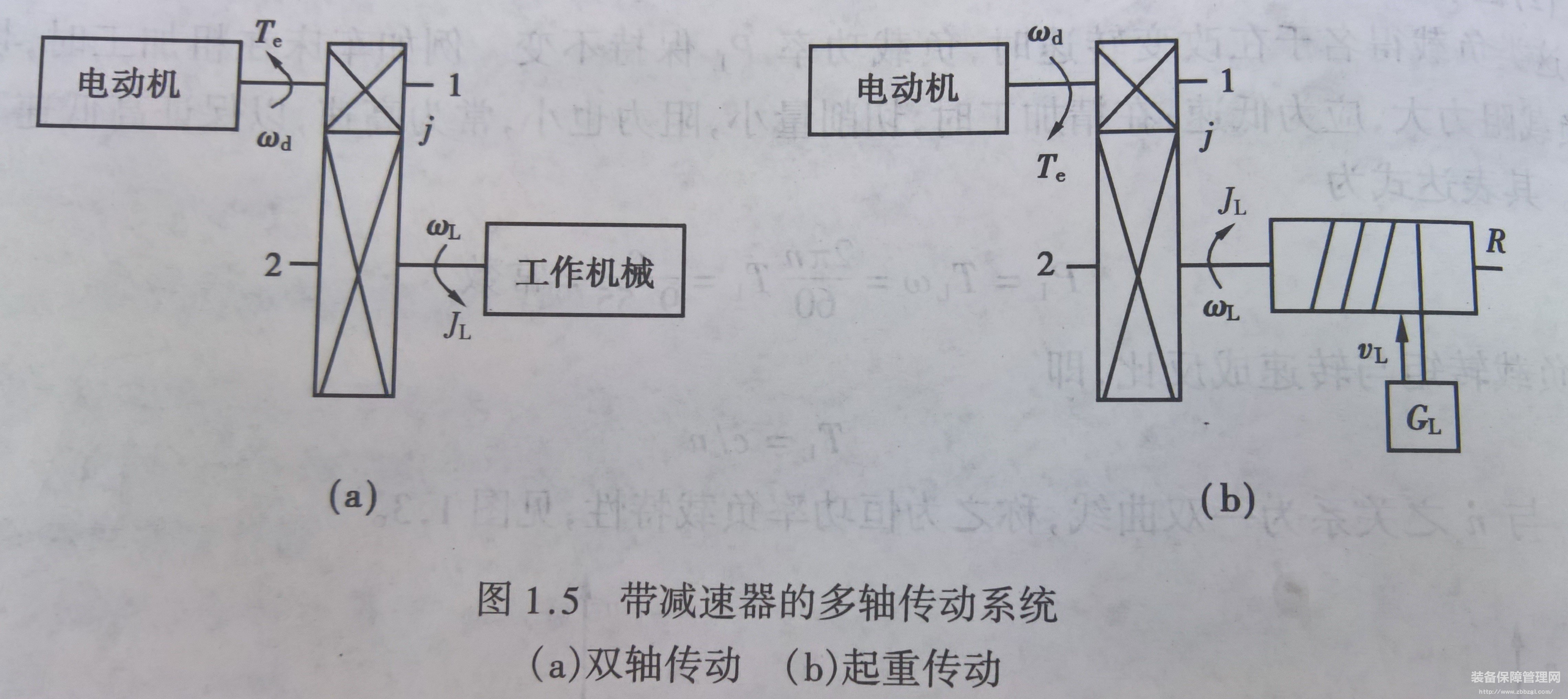

在圖1.5中，設TL為從動軸上的負載轉矩，T’L為折算到主動軸（電動機軸）上的負載轉矩，ωd，ωL分別為主、從動軸旋轉角速度。在圖1.5（b）中，R為卷筒半徑，GL，m分別為升降重物的重量和質量，且GL=mg。根據能量守恒定律，折算到電動機軸上的負載功率應該等于工作機構的負載功率加上傳動機構中的耗損，即折算的負載功率等于實際負載功率除以傳動效率η。
雙軸傳動 T’Lωd=TLωL/η （旋轉運動）
起重傳動 T’Lωd=GLRωL/η （直線運動）
折算到電動機軸上的轉矩分別為
式中 j——主動軸與從動軸的轉速比，j=ωd/ωL=nd/nL;
υL——重物上升速度，υL =ωL R=2πRnL/60。
?
