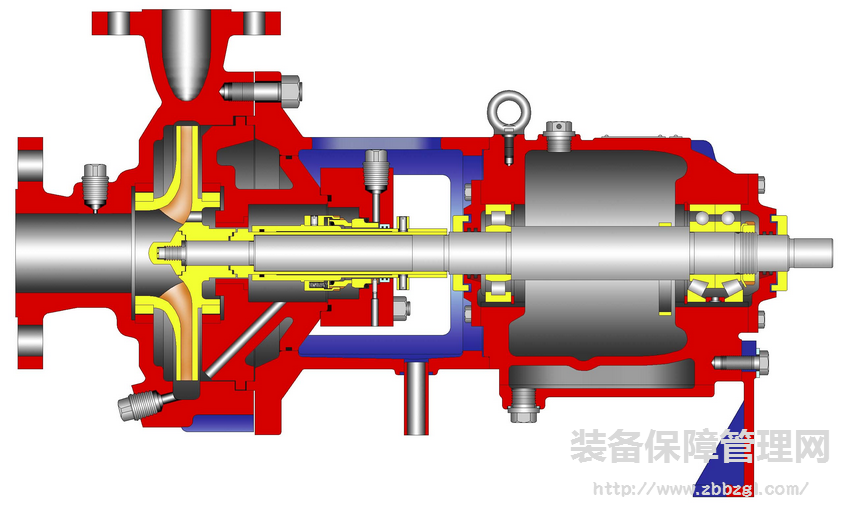

一臺離心泵主要由泵體、葉輪、密封環、旋轉軸、軸封箱等部件組成,有些離心泵還裝有導輪、誘導輪、平衡盤等。
1.泵體:即泵的殼體,包括吸入室和壓液室。
①吸入室:它的作用是使液體均勻地流進葉輪。
②壓液室:它的作用是收集液體,并把它送入下級葉輪或?qū)蚺懦龉?與此同時降低液體的速度,使動能進一步變成壓力能。壓液室有蝸殼和導葉兩種形式。
2．葉輪:它是離心泵內傳遞能量給液體的唯一元件,葉輪用鍵固定于軸上，隨軸由原動機帶動旋轉,通過葉片把原動機的能量傳給液體。
葉輪分類:
①按照液體流入分類：單吸葉輪（在葉輪的一側有一個入口）和雙吸葉輪（液體從葉輪的兩側對稱地流到葉輪流道中）。
②按照液體相對于旋轉軸線的流動方向分類：徑流式葉輪、軸流式葉輪和混流式葉輪。
③按照葉輪的結構形式分類:閉式葉輪、開式葉輪和半開式葉輪。
3．軸:是傳遞機械能的重要零件,原動機的扭矩通過它傳給葉輪。泵軸是泵轉子的主要零件，軸上裝有葉輪、軸套、平衡盤等零件。泵軸靠兩端軸承支承，在泵中作高速回轉，因而泵軸要承載能力大、耐磨、耐腐蝕。泵軸的材料一般選用碳素鋼或合金鋼并經調質處理。
4.密封環:是安裝在轉動的葉輪和靜止的泵殼（中段和導葉的組合件）之間的密封裝置。其作用是通過控制二者之間間隙的方法，增加泵內高低壓腔之間液體流動的阻力，減少泄漏。
5. 軸套 軸套是用來保護泵軸的，使之不受腐蝕和磨損。必要時，軸套可以更換。
6.軸封 泵軸和前后端蓋間的填料函裝置簡稱為軸封，主要防止泵中的液體泄漏和空氣進入泵中，以達到密封和防止進氣引起泵氣蝕的目的。
軸封的形式：即帶有骨架的橡膠密封、填料密封和機械密封。
7.軸向力的平衡裝置.
?
1.泵體:即泵的殼體,包括吸入室和壓液室。
①吸入室:它的作用是使液體均勻地流進葉輪。
②壓液室:它的作用是收集液體,并把它送入下級葉輪或?qū)蚺懦龉?與此同時降低液體的速度,使動能進一步變成壓力能。壓液室有蝸殼和導葉兩種形式。
2．葉輪:它是離心泵內傳遞能量給液體的唯一元件,葉輪用鍵固定于軸上，隨軸由原動機帶動旋轉,通過葉片把原動機的能量傳給液體。
葉輪分類:
①按照液體流入分類：單吸葉輪（在葉輪的一側有一個入口）和雙吸葉輪（液體從葉輪的兩側對稱地流到葉輪流道中）。
②按照液體相對于旋轉軸線的流動方向分類：徑流式葉輪、軸流式葉輪和混流式葉輪。
③按照葉輪的結構形式分類:閉式葉輪、開式葉輪和半開式葉輪。
3．軸:是傳遞機械能的重要零件,原動機的扭矩通過它傳給葉輪。泵軸是泵轉子的主要零件，軸上裝有葉輪、軸套、平衡盤等零件。泵軸靠兩端軸承支承，在泵中作高速回轉，因而泵軸要承載能力大、耐磨、耐腐蝕。泵軸的材料一般選用碳素鋼或合金鋼并經調質處理。
4.密封環:是安裝在轉動的葉輪和靜止的泵殼（中段和導葉的組合件）之間的密封裝置。其作用是通過控制二者之間間隙的方法，增加泵內高低壓腔之間液體流動的阻力，減少泄漏。
5. 軸套 軸套是用來保護泵軸的，使之不受腐蝕和磨損。必要時，軸套可以更換。
6.軸封 泵軸和前后端蓋間的填料函裝置簡稱為軸封，主要防止泵中的液體泄漏和空氣進入泵中，以達到密封和防止進氣引起泵氣蝕的目的。
軸封的形式：即帶有骨架的橡膠密封、填料密封和機械密封。
7.軸向力的平衡裝置.
