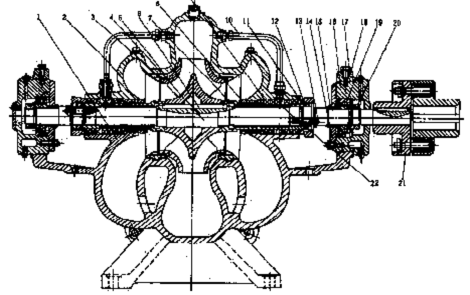

型單級單吸式離心泵結構（甲式）
1-泵體；2-泵殼；3-葉輪；4-軸；5-雙吸密封環；6-鍵；7-軸套；8-填料套；
9-填料；10-水封管；11-填料壓蓋；12-軸套螺母；13-雙頭螺栓；
14-軸承體壓蓋；15-軸承擋套；16-軸承體；17-螺釘；18-軸承端蓋；
19-軸承；20-軸承螺母；21-聯軸器；22-水封
一、拆解步驟
1、分離泵殼
(1) 拆除聯軸器銷子，將水泵與電機脫離。
(2) 拆下泵結合面螺栓及銷子，使泵蓋與下部的泵體分離，然后把填料壓蓋卸下。
(3) 拆開與系統有連接的管路(如空氣管、密封水管等)，并用布包好管接頭，以防止落入雜物。
2、吊出泵蓋
檢查上述工作已完成后，即可吊下泵蓋。起吊時應平穩，并注意不要與其它部件碰磨。
3、吊轉子
(1) 將兩側軸承體壓蓋松下并脫開。
(2) 用鋼絲繩拴在轉子兩端的填料壓蓋處起吊，要保持平穩、安全。轉子吊出后應放在專用的支架上，并放置牢靠。
4、轉子的拆卸
(1) 將泵側聯軸器拆下，妥善保管好連接鍵。
(2) 松開兩側軸承體端蓋并把軸承體取下，然后依次拆下軸承緊固螺母、軸承、軸承端蓋及擋水圈。
(3) 將密封環、填料壓蓋、水封環、填料套等取下，并檢查其磨損或腐蝕的情況。
(4) 松開兩側的軸套螺母，取下軸套并檢查其磨損情況，必要時予以更換。
(5) 檢查葉輪磨損和汽蝕的情況，若能繼續使用，則不必將其拆下。如確需卸下時，要用專門的拉力工具邊加熱邊拆卸，以免損傷泵軸。
二、按裝步驟
1、轉子組裝
(1) 葉輪應裝在軸的正確位置上，不能偏向一側，否則會造成與泵殼的軸向間隙不均而產生摩擦。
(2) 裝上軸套并擰緊軸套螺母。為防止水順軸漏出，在軸套與螺母間要用密封膠圈填塞。組裝后應保證膠圈被軸套螺母壓緊且螺母與軸套已靠緊。
(3) 將密封環、填料套、水封環、填料壓蓋及擋水圈裝在軸上。
(4) 裝上軸承端蓋和軸承，擰緊軸承螺母，然后裝上軸承體并將軸承體和軸承端蓋緊固。
(5) 裝上聯軸器。
2、吊入轉子
(1) 將前述裝好的轉子組件平穩地吊入泵體內。
(2) 將密封環就位后，盤動轉子，觀察密封環有無摩擦，應調整密封環直到盤動轉子輕快為止。
3、扣泵蓋
將泵蓋扣上后，緊固泵結合面螺栓及兩側的軸承體壓蓋。然后，盤動轉子看是否與以前有所不同，若沒有明顯異常，即可將空氣管、密封水管等連接上，把填料加好，接著，就可以進行對聯軸器找正了。
三、安裝精度要求
這里僅提出聯軸器對中的精度要求。聯軸器兩端面最大和最小的間隙差值不得超過0.06mm，兩外圓中心線上下或左右的差值不得超過0.1mm。
四、決定泵殼結合面墊的厚度
葉輪密封環在大修后沒有變動，那么泵殼結合面的墊就取原來的厚度即可；如果密封環向上有抬高，泵結合面墊的厚度就要用壓鉛絲的方法來測量了。通常，泵蓋對葉輪密封環的緊力為0—0.03mm。新墊做好后，兩面均應涂上黑鉛粉后再鋪在泵結合面上。注意所涂鉛粉必須純凈，不能有渣塊。在填料涵處，墊要做得格外細心，一定要使墊與填料涵處的邊緣平齊。墊如果不合適，就會使填料密封不住而大量漏水，造成返工，

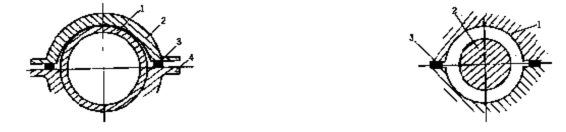

決定泵蓋對密封環的緊力 墊沒做合適 墊沒做合適
?
