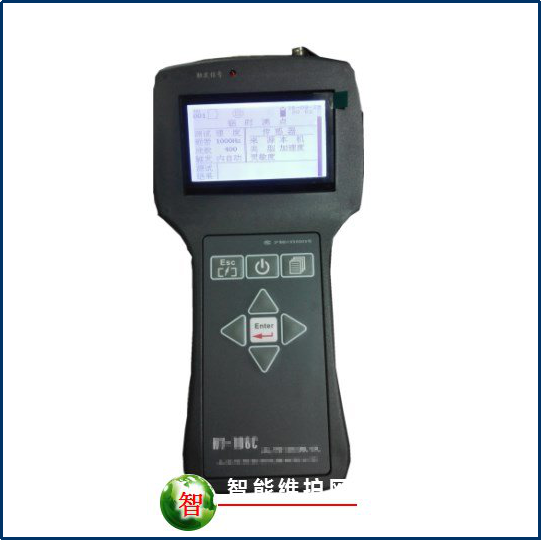

工作測振儀-動平衡校正儀
工作方式
1.振動信號采集和分析系統工作方式 ： 與配套的PC機軟件組成一個振動信號采集和分析系統，用于管理和實施設備狀態監測工作。與本機配套的軟件基于Windows操作系統，它將分析和通訊兩部分集合成一體，以高效可靠的數據庫為基礎，具有先進的管理功能，可方便地生成巡檢計劃，為企業開展設備狀態監測工作提供有效的支持。軟件中有各種實用的分析功能，為設備故障診斷和維修計劃的實施提供了科學的依據 。（原文：http://www.gyznwh.com/dphxl/73.html）
1.振動信號采集和分析系統工作方式 ： 與配套的PC機軟件組成一個振動信號采集和分析系統，用于管理和實施設備狀態監測工作。與本機配套的軟件基于Windows操作系統，它將分析和通訊兩部分集合成一體，以高效可靠的數據庫為基礎，具有先進的管理功能，可方便地生成巡檢計劃，為企業開展設備狀態監測工作提供有效的支持。軟件中有各種實用的分析功能，為設備故障診斷和維修計劃的實施提供了科學的依據 。（原文：http://www.gyznwh.com/dphxl/73.html）
更多智能維護裝備敬請登錄:智能維護網http://www.gyznwh.com/
2.獨立工作方式 ：作為獨立工作的測量儀器，能進行振動、溫度、轉速和動平衡測量，用于非計劃管理狀態下的設備點檢。
技術參數
1.顯示器 ：帶背光的240×160 圖形點陣液晶顯示器
2.電 源 ：DC 7.2 V（可充電鋰電池組）
3.功 耗 ：靜態約0.5W，動態最大1.2W
4.內存 ：RAM總?cè)萘?M字節，一般能存放帶波形測點數據1000條左右（采用高線數采樣時，存放測點數按比例縮減）
5.特別功能顯示 ：波形類測點提供時域波形和頻譜圖顯示； 動平衡測試有相應振動和配重示意圖顯示； 電池電量不足，會自動以文字信息提醒用戶及時充電 。
6.自動關機 ：在非測量狀態下，停止鍵操作后5分鐘，自動關機。在任何狀態下，電池電壓降到6V以下時自動關機保護。后一種情況，如不進行充電可能將無法再重新開機 。
7.報警 ：按鍵無效、操作不當、測量值大于報警值或溢出等等，均有聲音、文字或圖形信息提示 。
8.外型尺寸 ：240 mm×116 mm×100 mm 。
9.正常工作條件：環境溫度：0℃ ~ 40℃；相對濕度：≤80%；無粉塵，腐蝕性氣體和強電磁場干擾 。
振動測量指標
1.頻率范圍 ：
10Hz ~ 100Hz，10Hz ~ 1000Hz，10Hz ~ 5000Hz ；
注：測量加速度、速度、位移和電壓信號，均可選以上三種頻帶中進行測試 。
2.頻率分辨率 ：
10Hz ~ 100Hz：1 / 0.5 / 0.25 / 0.125 / 0.0625 / 0.03125 ，對應譜線數：100 / 200 / 400 / 800 / 1600 / 3200；
10Hz ~ 1000Hz：5 / 2.5 / 1.25 / 0.625 / 0.3125 / 0.15625，對應譜線數：200 / 400 / 800 / 1600 / 3200 / 6400；
10Hz ~ 5000Hz：6.25 / 3.125 / 1.5625 / 0.78125， 對應譜線數：400 / 800 / 1600 / 3200 / 6400。
注：
測量加速度、速度、位移和電壓信號，均可選以上三種頻帶中所對應的任一個譜線數進行測試 。
3.量程：
加速度（峰 值）：10倍量程（大量程）0m/s2 ~ 2000m/s2（非原配傳感器） ， 1倍量程（常規量程）0.0m/s2 ~ 200.0m/s2， 0.1倍量程（小量程）0.00m/s2 ~ 20.00m/s2 ；
速 度（有效值）：10倍量程（大量程）0mm/s ~ 1400mm/s（非原配傳感器）， 1倍量程（常規量程）0.0mm/s ~ 140.0mm/s ， 0.1倍量程（小量程）0.00mm/s ~ 14.00mm/s；
位 移（峰峰值）：10倍量程（大量程）0.00mm ~ 40.00mm（非原配傳感器） ， 1倍量程（常規量程）0μm ~ 4000μm ， 0.1倍量程（小量程）0.0μm ~ 400.0μm。
4.示值誤差 ：±(5% 讀數 + 1個字)，加速度、速度、位移和電壓信號分辨率分別為：0.1m/s2, 0.1mm/s, 1μm和1mV 。
5.振動傳感器 ：內置電荷放大器（ICP）的壓電加速度計，靈敏度：50 mV/g（標稱值），工作電壓：24V，頻率范圍：0.5Hz～5kHz 。
單面動平衡校正
1.振動信號：振動信號的采集只能使用本機傳感器（使用外部傳感器只能定性而不能定量）。
2.轉動信號：多種方式可選：機內的激光-光電裝置、選配件激光轉速表441P或其它用戶自備的轉動信號（后兩者均由“外觸發輸入插座”輸入） 。 注：在整個測試過程中，振動信號和轉動信號的拾取點均要保持不變，不能有任何移動，否則將影響測試的的準確性。
3.動平衡轉速量程 ：600 rpm ~ 12000 rpm。
4.動平衡相位角誤差 ：±1°（電信號模擬） 。
5.分別率 ： 1° 。
轉速測量指標
1.轉速傳感器：內置轉速傳感器，非接觸式激光-光電型。
2.量程：60 rpm ~ 30000 rpm 。
3.誤差 ：±（ 0.02% 讀數+1轉） 。
4.分別率： 1轉 。
溫度測量指標
1.溫度傳感器：非接觸式紅外熱電堆。
2.D:S ：4:1（被測物距離與被測面直徑之比） 。
3.發射率： 0.95。
4.量程 ：-15℃ ~ 150℃。
5.誤差 ：±2 ℃或±2% 讀數（取較大值）。
6.分別率 ： 1 ℃ 。
