電氣設備在線監測及故障診斷分析
本文主要分析了電氣設備在線監測的相關問題，探討了電氣設備在線監測的要點，以及故障診斷的技術和方法，以期可以為電氣設備的在線監測提供參考。
一、前言
目前，在線監測技術已經成為了電氣設備運行過程中不可缺少的一種技術之一，因此，分析電氣設備在線監測和故障診斷要點非常有必要，這是提高電氣設備運行效果的必要工作。
二、電氣設備故障及其危害性分析
常見的電氣設備有電機、變壓器、輸電線路、電力電容器、避雷針、絕緣子等，這些不同種類的電氣設備構成電力系統。為了保證電力系統的穩定正常運行，就要保證這些電氣設備的質量，如果某一個電氣設備的質量出現問題，就可能發生故障，一旦出現故障，將會影響到整個生產設備的停產。
為了保證系統供電的可靠性，電機、變壓器、輸電線路、電力電容器、避雷針、絕緣子等構成電力系統的主要電氣設備必須要綜合分析。電氣設備一旦發生故障，將會出現大面積停電停產、造成巨大的經濟損失。國內外的大量資料和統計結果表明，導致設備失效的主要原因是其絕緣性能的劣化。絕緣老化因子可分為熱、電、環境和機械因子四種。
為了保證電力設備質量，在設備投入運行前都要進行嚴格的質量檢查，基本消除了由于質量而引發的事故。而為了發揮電氣設備的最大生產能力，常常需要進行日常的科學管理和維護。
三、電氣設備在線監測原理
電氣設備在線監測技術原理，是在電氣設備正常運行時，通過對常規絕緣特征參數如電容量、電流、介質損耗因數等進行測量，來反映電氣設備的運行是否存在問題。介質損耗因數對高壓電氣設備影響很大，還能反映運行時設備的缺陷，靈敏度很高，而且操作比較簡單。介質損耗因數的原理分為兩種，第一是硬件直接測量相位角，主要方法為過零相位比較法，第二是軟件對檢測信號變換后，對測量信號進行數字化處理，主要方法為諧波分析法。
過零相位比較法原理：獲得電流和電壓信號進行過零整形成為過零反轉的方波電流和電壓，用或門電路對電流電壓過零時間差方波寬度進行比較，并讀取方波寬度，最終根據電流電壓信號計算出介質損耗因數。

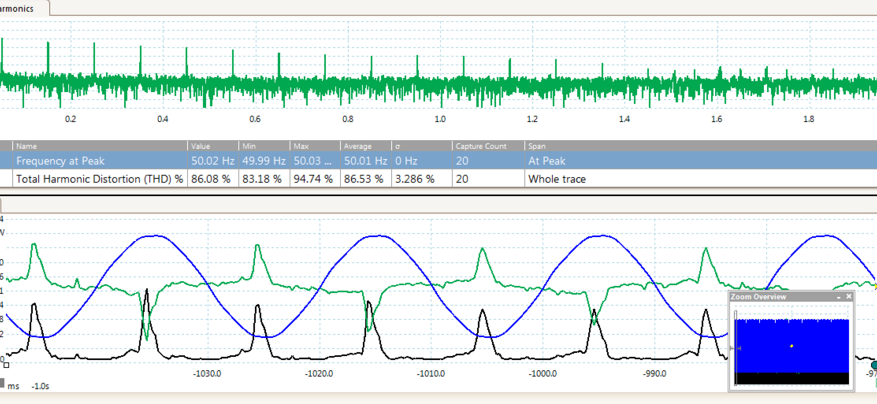

諧波分析測試原理：電流互感器檢測設備末端引出電流信號，二次抽取電壓信號后經過濾波和程控放大后，再經過同步采樣最終得到離散數字信號，利用計算機對其快速的傅里葉變換后得到基波傅里葉系數，然后計算基波相位差，最終得到介質損耗因數。
對于單一設備的在線監測數據融合一般應將數據傳送到電廠綜合信息管理系統（MIS），通過電廠綜合管理系統將在線監測數據與狀態檢修系統 融合在一起；對于多設備、多系統的在線監測的數據融合應先建立內部設備狀態監測中心，由監控中心實施對全部前端站的控制，同時由監控中心的監測工作站實施在線 監測數據與狀態檢修的融合。
四、電氣設備故障診斷方法
針對不同的電氣設備，目前的故障診斷方法主要可分為兩類：
一類為傳統的電氣設備故障診斷方法，主要包括直觀檢查法、儀器儀表測量以及分段切割，逐段類推等；
另一類是針對現代化的電氣設備采用粗糙集理論、震動信號處理、時間序列分析方法等。
傳統電氣設備診斷方法中直觀檢查法是電氣設備故障診斷最基礎的方法。主要是利用眼睛、鼻子、耳朵、手等感覺器官，來進行直接觀察，觀察溫度、聲音、顏色、氣味有否異常，以判斷電源裝置的運行情況。
通過這種直觀，將一些明顯的故障能立即診斷出來，或者分析和掌握故障發生的部位、危及范圍、嚴重程度以及元器件損壞情況。就是對那些隱蔽而復雜的故障，通過我們所直接觀察到的各種現象，也能為進行診斷和分析提供重要依據，因此，直觀是診斷故障的十分重要的第一步；儀器儀表測量法就是利用電氣儀表測量某些電參數的大小，經與正常的數值對比后，來確定故障部位和故障原因，主要有測量電壓法、測量電流法、測量電阻法、測量絕緣電阻法等。
其它的故障診斷方法包括對直觀檢查中發現的可疑對象、易損易碎元件進行重點檢查法，采用相同規格元件對嫌疑、易壞設備進行替換測試，逐步縮小故障范圍的方法，采用分段切割的方法診斷一些故障現象復雜、問題很多、涉及面很廣，故障范圍又不明的疑難故障，特別是閉環系統故障以及采用從輸入或輸出端開始逐級往前類推檢查，直至暴露故障的逐段類推法等。
針對現代化的電氣設備主要采用時間序列分析、熱紅外方法、粗糙集理論、震動信號處理、小波理論等。時間序列分析方法就是將電力設備的歷史狀態參數結合當前測得的狀態參數進行分析比較，根據設備狀態參數的統計值、參數的變化值和變化速度，來描述設備狀態參數的變化規律和發展趨勢，推斷設備狀態未來發展、演變的過程，并進一步預測異?；蚬收峡赡馨l(fā)生的時間及部位、設備或元件的剩余壽命等。
在電力系統設備中，由于設備出現故障而導致運行的溫度狀態發生異常，電氣設備的絕緣部分出現性能劣化或絕緣故障，將會引起介質損耗增大，在運行電壓下發熱。具有磁回路的電氣設備，由于磁回路漏磁、磁飽和或鐵芯片間絕緣局部短路造成鐵損增大，引起局部環流或渦流發熱。
還有些電氣設備，因故障而改變電壓分布狀態或增大泄漏電流，同樣會導致設備運行中出現溫度分布異常，多以采用熱紅外的方法監測電氣設備相關部位的溫度或熱狀態變化，從而判斷設備故障就是電氣設備故障的熱紅外診斷。粗糙集理論是一種基于不完備不準確信息進行模糊分析的數學方法。
電氣設備通過線監測的數據在時間上、空間上以及設備類型上都積累了一定的數據。這些數據單個或是簡單組合分析很難獲得設備的運行狀態信息。
通過粗糙集理論結合專家系統、神經網絡技術、模糊理論等在不需要人類專家參與的情況下，自動從歷史數據中提取電力設備潛在的運行狀態和故障規律、發展趨勢等信息，并隨著數據的不斷積累和動態變更及時的更新對故障的預測和判斷。
五、在線監測的發展趨勢
20世紀60年代，國外就已經開始了對水電廠電氣設備狀態監測與故障診斷技術的研究，隨著傳感器、計算機、光纖等高新技術的發展及應用，設備的在線檢測技術也得到了迅速的發展，對于水電廠電氣設備的監測與故障檢修的重要性，60年代就已經提出過不少帶電監測方法，但遺憾的是，這些方法由于操作復雜，測量結果分散性很大沒有推廣下去。
隨著高新技術的發展與應用，進入到80年代以來，我國的電氣設備在線監測技術也得到了迅猛發展。再加上，我國現在處于發展階段，工業發展迅速，用電一直很緊張，我國現在目前的設備并不是很先進，有些設備很容易出現故障，這就造成了我國對于推行在線監測技術和提高電力系統運行可靠性的要求更加迫切。
由于在線監測技術中的狀態監測與故障診斷技術的難度，目前，不論國內還是國外，多數的監測系統的功能還比較單一，不能全面對水電廠電氣設備進行監測。在線監測技術將朝著以下的方向發展：
1、多功能多參數的綜合監測和診斷，在線監測技術必須能同時監測能夠反映電氣設備的狀態的多個特征的參數。
2、形成一套完整的分布式在線監測系統，能夠對水電廠整個電氣設備進行集中監測和診斷，以便于更好的省時、省力和省錢。
3、由于目前的在線監測系統的可靠性和靈敏度不是很高，因此，在未來的發展中，在線檢測技術必須不斷的提高檢測系統的可靠性和靈敏度。
六、結束語
綜上所述，電氣設備在線監測技術作為一種可以為設備穩定運行提供支持的技術，必須要加以科學利用。今后電氣設備運用的過程中，要適當的采用在線監測技術，盡量提高設備的運行效果。
參考文獻
[1] 盧緯.淺析電氣設備在線監測及故障診斷[J].科技風，2011（14）.
[2] 馬偉，郭永超，胡燕梅等.電氣設備在線監測及故障診斷分析[J].今日科苑，2010（20）.
