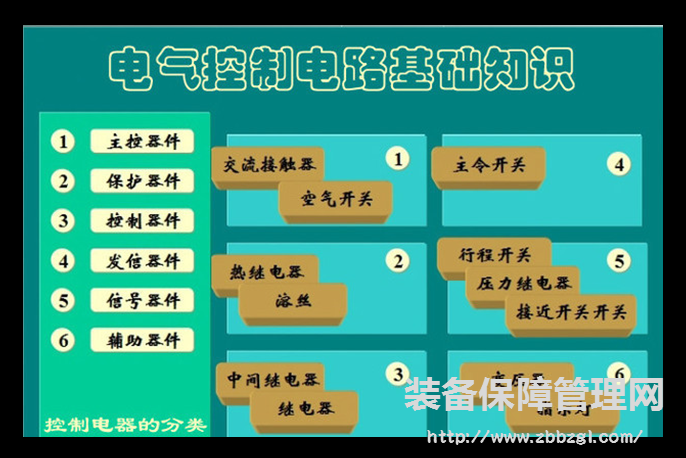

控制電路 - 接觸器故障分析
一、接觸器通電后不吸和的原因和萬用表查找方法
1、口訣
三相交流接觸器，通電不合讓人急；
根據現象查原因，耳聽眼觀用表計；
通電細聽無聲響，線包無電不用疑；
線包兩端測電壓，無壓在外有在里；
在內線圈已斷路，在外電路有問題；
接線松脫熔絲斷，按鈕觸點不開啟。
2、接觸器通電后不吸和的原因
交流接觸器最常見的故障就是按下合閘按鈕后，接觸器不動作。此時若細聽其線圈根本沒有聲響（可使用一段絕緣管或棒一端抵在線圈外面，一段貼在耳朵上測聽），則說明線圈沒通電。（“通電細聽無聲響，線包無電不用疑”）。
此時可用電壓表測量線圈兩端，如有電壓并且達到額定值左右，說明線圈內部已斷線（包括外引線部分），若無電壓，說明外電路有斷路故障應順著線路逐級進行查找，重點放在熔斷器、按鈕和各連接點處（口訣“線包兩端測電壓，無壓在外有在里”，其中“壓”指電壓，“外”和“里”指線圈外部電路和內部電路）。
二、接觸器通電后不吸和的原因和用驗電筆查找方法
1、口訣
三相交流接觸器，通電不合讓人急；
根據現象查原因，可以使用驗電器；
先看線包電壓值，三八、二二不同理，
三八兩端都明亮，是內是外再分析，
拆開一端在檢驗，兩端都亮沒問題。
一亮一滅線圈斷，兩滅線路有問題。
在測拆下一線端，或滅或亮好推理。
三八兩端都明亮，是內是外再分析，
二二電壓三表現，都滅火線有問題。
兩端都亮零線斷，一亮一滅換新的。
2、 接觸器通電后不吸和的原因和用驗電筆查找方法
1、查找接觸器按下合閘按鈕后接觸器不動作故障，如現場沒有萬用表等儀表，也可以使用驗電筆進行查找。應注意的是，380V（兩條火線連接線圈）和220V（一條火線和一條零線分別連接線圈的一個出線端），檢測的現象與故障的關系將有所不同（口訣“三八、二二不同理”）。
2、對于380V的電源的接觸器，如線圈兩端驗電筆都亮，則停電并拆下一段連線后再通電進行檢查，若此時還是兩端都亮，則說明故障發生在外電路剛被拆下的那條線路中；若兩端都不亮了，則說明故障發生在外電路沒被拆下的那條線路中；若一亮一滅，則是線圈內部斷路。
3、使用220V電源的，線圈故障查找方法同白熾燈不亮的檢查方法，口訣“一亮一滅換新的”是說：此時線圈壞了，需要換新線圈。
4、交流接觸器通電后有響聲但不能完全吸合的原因和查找方法
線圈通電有聲響，要把電壓來測量。
電壓足夠有卡阻，斷電排除在合上。
電壓太低查線路，電源接錯也難防。
通電以后嗒嗒響，跳個不停合不上。
常見電壓不相符，包高壓低差一檔。
三八線包二二壓，時間一長線圈燙。
另有原因是虛接，時斷時續在晃蕩。
三、交流接觸器通電后有響聲但不能完全吸合的原因和查找法方法
口訣
“電源接錯也難防”是指本來應將電源接380V的接了220V或更低電壓的電源。“三八”和“二二”分別代表380V和220V。“另有原因是虛接，時斷時續在晃蕩”是指接觸器內部或外電路中有虛接故障，造成電壓時高時低。
