在電工的日常工作中，有時要將三相電轉為二相電來使用，以滿足生產的需要，那么三相電怎么轉為兩相電的方法是什么，三相電變兩相電怎么接線，一起來了解下。
三相交流電是電能的一種輸送形式，簡稱為三相電。
三相交流電源，是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。
三相交流電的用途很多，工業中大部分的交流用電設備，例如，電動機，就采用三相交流電，也就是經常提到的三相四線制。而在日常生活中，多使用單相電源，也稱為照明電。
當采用照明電供電時，使用三相電其中的一相對用電設備供電，例如，家用電器，而另外一根線是三相四線之中的第四根線，也就是其中的零線，該零線從三相電的中性點引出。
三相電的顏色A相為黃色，B相為綠色，C相為紅色，目前有以下幾種叫法：A，B，C或L1，L2，L3或U，V，W，順序都是一樣的。
平均分配三相電到六個空開上端即可。具體做法為：空開下的三相電從左到右分別是1、2、3；第一個兩相空開上端分別接1和2；
第二個兩相空開上端分別接2和3；第三個兩相空開上端分別接3和1；那么，第四空開和第一空開接法一樣；第五空開和第二空開接法相同；第六空開和第三空開接法也一樣。這樣，就把三相空開下的三相分配均勻了。
在架設電線時，都是采用的“三相四線”標準布線，通俗說就是：三根火線，一根零線；三根火線的電壓是380伏，用其中的任一根火線與零線搭配，就形成了220伏的電壓；家庭的大部分電都是這樣連接的。
先要看三相電是四線制還是三線制的，如果是四線制的三根是火線，剩下的一根應該是比那三根細點的就是零線，如果只有三根線的話，那零線就是自己腳底下踩的地，也就是用根電線直接從大地引個線出來。
三相電三根火線之間的電壓是380V，但任意一根火線跟自己腳底下踩的地就只有220V了，也就是市電。

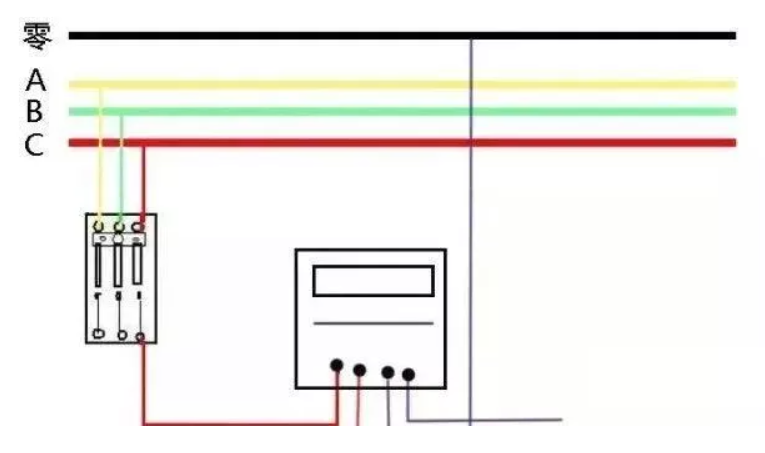

三相電變兩相電的簡單接法（自行判斷正確性，后果自負）：
綠配藍，紅配灰。黃綠線暫時不接，出于安全方面考慮等以后買來三芯電線再重新接線。
注意：只有單相電與三相電。不存在兩相電之說。
一根火線一根零線，是單相220伏。家用照明電大多采用此種輸入接線方式。
兩根火線，是單相380伏。BX系列焊機，電阻系列焊機以及現在的逆變直流雙電源焊機，大多采用此種輸入接線方式。
三相380伏如果缺一相電，既是單相380伏。也不能稱作兩相電。三根火線，是三相380伏。電動機以及大多數380V用電器，大多采用此種接線方式。
三相電就是三根相線，三根線之間電壓都是380v，用于三相電源供電設備，比如三相電動機；兩相電是兩根相線，線與線之間電壓也是380v，一般交流焊機用的比較多；單相電是由一根相線與一根零線組成，電壓為220v，主要用于家用電器。
能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；
以三相發電機作為電源，稱為三相電源；
以三相電源供電的電路，稱為三相電路；

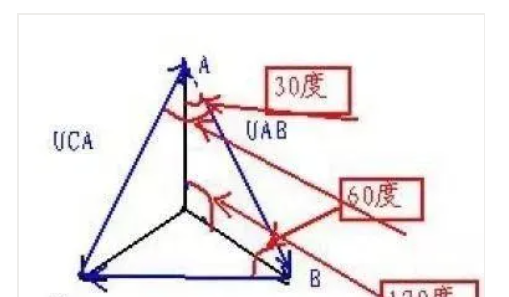

U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V；
相與中性線之間稱為相電壓，電壓是220V。
1、三相電源與單相電源的區別：
發電機發出的電源都是三相的，三相電源的每一相與其中性點都可以構成一個單相回路為用戶提供電力能源。
注意在這里交流回路中不能稱做正極或負極，應該叫線端（民用電中稱火線）和中性線（民用電中稱零線）。
2、按照規定，380伏（三相）的民用電源的中性點是不應該在進戶端接地的（在變壓器端接地，這個接地是考慮到不能因懸浮點位造成高于電源電壓的點位，用戶端的接地與變壓器端的接地在大地中是存在一定的電阻的），供電方式是一根火線和一根零線（中性點引出線）構成回路，在單相三芯的電源插孔中還接有一根接地線。
這是考慮到漏電保護器功能的實現，（漏電保護器的工作原理：如果有人體觸摸到電源的線端即火線，或電器設備內部漏電，這時電流從火線通過人體或電器設備外殼流入大地，而不流經零線，火線和零線的電流就會不相等，漏電保護器檢測到這部分電流差別后立刻跳閘保護人身和電器的安全，一般這個差流選擇在幾十毫安），如果把電源的中性點直接接地（這在民用電施工中是不允許的），漏電保護器就失去了作用，不能保護人身和電器設備的短路了。
3、“三相電”的概念是：線圈在磁場中旋轉時，導線切割磁場線會產生感應電動勢，它的變化規律可用正弦曲線表示。如果我們?nèi)∪齻€線圈，將它們在空間位置上相差點120度角，三個線圈仍舊在磁場中以相同速度旋轉，一定會感應出三個頻率相同的感應電動勢。
由于三個線圈在空間位置相差點120度角，故產生的電流亦是三相正弦變化，稱為三相正弦交流電。工業用電采用三相電，如三相交流電動機等。
任兩相之間的電壓都是380VAC，任一相對的電壓都是220VAC。分為A相，B相，C相。線路上用L1，L2，L3來表示。（三相交流電因用途不同還有660VAC和6000VAC供電等）。
3.1、能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V。相與中心線之間稱為相電壓，電壓是220V。
3.2、三相電負載的接法
分為三角型接法和Y型接法。
三角型接法的負載引線為三條火線和一條地線，三條火線之間的電壓為380V，任一火線對地線的電壓為220V；
Y形接法的負載引線為三條火線、一條零線和一條地線，三條火線之間的電壓為380V，任一火線對零線或?qū)Φ鼐€的電壓為220V。
三相電電器的總功率=每相電壓×每相電流×3，即總功率=電流×電壓（220V）×3（W=U×I×3）。
3.3、三相電電表有機械表、普通電子表、磁卡電子表三種，一般規格為：1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)（電壓3×380/220V~）。
注：電表的負荷，可通過選配不同變比的電感線圈以達到使用要求。如：規格為3x1(2)A的電表配電感線圈使用，選電感線圈變比為1：50，則每相可承載的最大額定電流為100A。
