電動機控制線路故障診斷的要求
一、精讀電氣原理圖

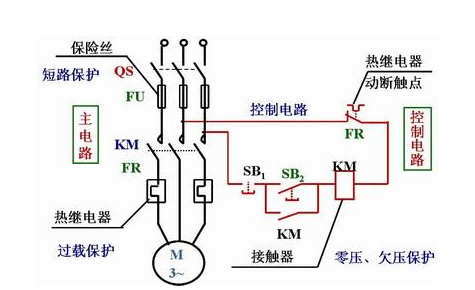

電動機的控制線路是由一些電氣元件按一定的控制關系連接成的，這種控制關系反映在電氣原理圖上。為了解順利地安裝接線，檢查調試和排除線路故障，必須認真閱讀原理圖。
要看懂線路中各電器元件之間的控制關系及連接順序，分析線路控制動作，以便確定檢查線路的步驟與方法。明確電器元件的數目，種類和規格，對于比較復雜的線路，還應看懂是由哪些基本環節組成的，分析這些環節之間的邏輯關系。
二、熟悉安裝接線圖
原理圖是為了方便閱讀和分析控制原理而用“展開法”繪制的，并不反映電器元件的結構、體積和實現的安裝位置。為了具體安裝接線、檢查線路和排除故障，必須根據原理圖查閱安裝接線圖。安裝接線圖中各電器元件的圖形符號及文字符號必須與原理圖核對，在查閱中作好記錄，減少工作失誤。
三、電氣元件的檢查
(1)電氣元器件外觀是否整潔，外殼有無破裂，零部件是否齊全，各接線端子及緊固件有無缺損、銹蝕等現象；
(2)電氣元器件的觸頭有無熔焊粘連變形，嚴重氧化銹蝕等觀象；觸頭閉合分?jǐn)鄤?dòng)作是否靈活；觸頭開距、超程是否符合要求；壓力彈簧是否正常。
(3)電器的電磁機構和傳動部件的運動是否靈活；銜鐵有無卡住，吸合位置是否正常等，使用前應清除鐵芯端面的防銹油。
(4)用萬用表檢查所有電磁線圈的通斷情況。
(5)檢查有延時作用的電氣元器件功能，如時間繼電器的延時動作、延時范圍及整定機構的作用；檢查熱繼電器的熱元件和觸頭的動作情況。
(6)核對各電氣元器件的規格與圖紙要求是否一致。
四、接線的檢查與維修
(1)選擇合適的導線截面，按接線圖規定的方位，在固定好的電氣元器件之間測量所需要的長度，截取長短適當?shù)膶?dǎo)線，剝?nèi)?dǎo)線兩端絕緣皮，其長度應滿足連接需要。為保證導線與端子接觸良好，壓按時將芯線表面的氧化物去掉，使用多股導線時應將線頭絞緊燙錫。
(2)走線時應盡量避免導線交叉，先將導線校直，把同一走向的導線匯成一束，依次彎向所需要的方向。走線應橫平豎直，拐直角彎。做線時要用手將拐角做成90度的慢彎，導線彎曲半徑為導線直徑的3-4倍，不要用鉗子將導線做成死彎，以免損傷導線絕緣層及芯線。做好的導線應綁扎成束用非金屬線卡卡好。
(3)將成型好的導線套上寫好的線號管，根據接線端子的情況，將芯線彎成圓環或直接壓進接線端子。
(4)接線端子應緊固好，必要時裝設彈簧墊圈，防止電器動作時因受振動而松脫。
(5)同一接線端子內壓接兩根以上導線時，可套一只線號管，導線截面不同時，應將截面大的放在下層，截面小的放在上層，所有線號要用不易褪色的墨水，用印刷體書寫清楚。
五、線路的檢查
(1)核對接線
對照原理圖、接線圖，從電源端開始逐段核對端子接線線號，排除錯誤和漏接線現象，重點檢查控制線路中容易錯接線的線號，還應核對同一導線兩端線號是否一致。
(2)檢查端子接線是否牢固
檢查端子上所有接線壓接是否牢固，接觸是否良好，不允許有松動、脫落現象，以免通電試車時因?qū)Ь€虛接造成故障。
(3)用萬用表檢查
在控制線路不通電時，用手動來模擬電器的操作動作，用萬用表測量線路的通斷情況。應根據控制線路的動作來確定檢直步驟和內容；根據原理圖和接線圖選擇測量點，先斷開控制電路檢查主電路，再斷開主電路檢查控制電路，主要檢查以下內容：
①主電路不帶負荷（即電動機）時相間絕緣情況，接觸主觸頭接觸的可靠性，正反轉控制線路的電源換相線路和熱繼電器、熱元件是否良好，動作是否正常等。
②控制電路的各個環節及自保、聯鎖裝置的動作情況及可靠性，設備的運動部件、聯動元器件動作的正確性及可靠性，保護電器動作準確性等，
六、試車
(1)空操作試驗
裝好控制線路中熔斷器熔體，不接主電路負載，試驗控制線路的動作是否可靠，接觸器動作是否正常，檢查接觸器自保、聯鎖控制是否可靠，用絕緣棒操作行程開關，檢查其行程及限位控制是否可靠，觀察各電器動作靈活性，注意有無卡住現象，細聽各電器動作時有無過大的噪聲，檢查線圈有過熱及異常氣味。
(2)帶負載試車
控制線路經過數次空操作試驗動作無誤后，即可斷開電源，接通主電路帶負載試車。電動機起動前應先做好停車準備，起動后要注意電動機運行是否正常。若發現電動機起動困難，發出噪聲，電動機過熱，電流表指示不正常，應立即停車斷開電源進行檢查。
(3)有些線路的控制動作需要調試，如定時運轉線路的運行和間隔的問；Y-△起動控制線路的轉換時間；反接制動控制線路的終止速度等。
試車正常后，才能投入運行。
