電流互感器開路故障
1．電流互感器二次開路故障的檢查

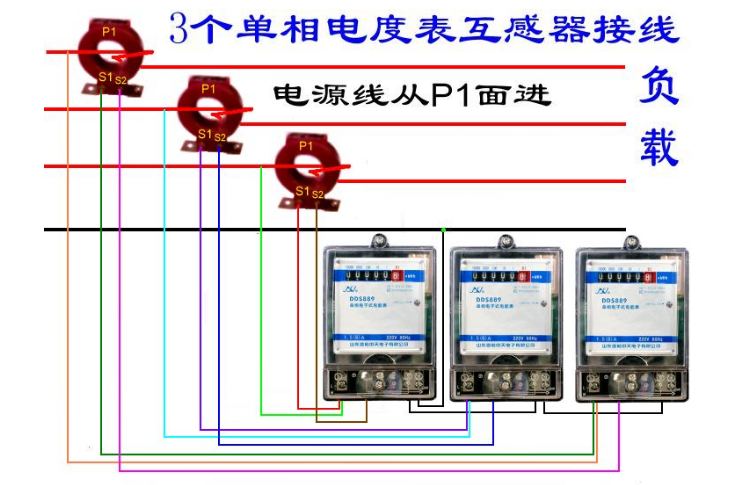

(1)回路儀表指示異常降低或?yàn)榱?。如用于測量表計的電流回路開路，會使三相電流表指示不一致、功率表指示降低、計量表計（電度表）不轉或轉速緩慢。如果表計指示時有時無，可能是處于半開路（接觸不良）狀態。
將有關的表計指示對照、比較，經分析可以發現故障。如變壓器原、副邊負荷指示相差較多，電流表指示相差太大（經換算，考慮變比后），可懷疑偏低的一側有無開路故障。
(2)電流互感器本體有無噪聲、振動等不均勻的異音。此現象在負荷小時不明顯。開路后，因磁通密度增加和磁通的非正弦性，硅鋼片振動力很大，響聲不均勻，產生較大的噪聲。
(3)電流互感器本體有無嚴重發熱，有無異昧、變色、冒煙等。此現象在負荷小時也不明顯。開路時，由于磁飽和嚴重，鐵心過熱，外殼溫度升高，內部絕緣受熱有異味，嚴重時會冒煙燒壞。
(4)電流互感器二次回路端子．，元件線頭等有無放電，打火現象。此現象可在二次回路維護工作和巡視檢查時發現。開路時，由于電流互感器二次產生高電壓，可能使互感器二次接線柱、二次回路元件線頭、接線端子等處放電打火，嚴重時使絕緣擊穿。
(5)繼電保護發生誤動作或拒絕動作口此情況可在誤跳閘后或越級跳閘事故發生后，檢查原因時發現并處理。
(6)儀表、電度表、繼電器等冒煙燒壞。此情況可以及時發現。儀表、電度表、繼電器燒壞，都會使電流互感器二次開路（不僅是絕緣損壞）。功率表、無功功率表、電度表、遠動裝置的變送器、保護裝置的繼電器等燒壞，不僅使電流互感器二次開路，同時也會使電壓互感器二次短路。應從端子排上將交流電壓端子拆下，包好絕緣。
以上現象，是檢查發現和判斷開路故障的一些線索。正常運行中，一次負荷不大，二次無工作，且不是測量電流回路開路時，一般不容易發現。運行人員可根據上述現象及實際經驗，檢查發現電流互感器二次開路故障，以便及時采取措施。
2．電流互感器二次開路故障的處理方法 檢查處理電流互感器二次開路故障，應注意安全，盡量減小一次負荷電流，以降低二次回路的電壓。應戴線手套，使用絕緣良好的工具，盡量站在絕緣墊上。同時應注意對照符合實際線路的圖紙，認準接線位置。
電流互感器二次開路，一般不太容易發現。巡視檢查時，互感器本體無明顯象征時，會長時間處于開路狀態。因此，巡視設備應細聽、細看，維護工作中應不放過微小的異常。
(1)發現電流互感器二次開路，應先分清故障屬哪一組電流回路、開路的相別、對保護有無影響等，并向調度匯報，解除可能誤動的保護。
(2)盡量減小一次負荷電流。若電流互感器嚴重?fù)p傷，應轉移負荷，停電檢查處理（盡量經倒運行方式，使用戶不停電）。
(3)盡快設法在就近的試驗端子上，將電流互感器二次短路，再檢查處理開路點。短接時，應使用良好的短接線+并按圖紙進行。
(4)若短接時發現有火花，說明短接有效。故障點就在短接點以下的回路中，可進一步查找。
(5)若短按時沒有火花，可能是短接無效。故障點可能在短接點以前的回路中，可以逐點向前變換短接點，縮小范圍。
(6)在故障范圍內，應檢查容易發生故障的端子及元件，檢查回路有工作時觸動過的部位。
(7)對檢查出的故障，能自行處理的，如接線端子等外部元件松動、接觸不良等，可立即處理，然后投入所退出的保護。若開路故障點在互感器本體的接線端子上，對于10kV及以下設備，應停電處理。
(8)若是不能自行處理的故障（如繼電器內部），或不能自行查明故障，應向上級匯報，以便派人檢查處理（先將電流互感器二次短路），或經倒運行方式轉移負荷，停電檢查處理（防止長時間失去保護）。
