如何看懂電氣圖
一、看電氣圖的一般步驟
1．詳看圖紙說明
拿到圖紙后，首先要仔細閱讀圖紙的主標題欄和有關說明，如圖紙目錄、技術說明、電器元件明細表、施工說明書等，結合已有的電工知識，對該電氣圖的類型、性質、作用有一個明確的認識，從整體上理解圖紙的概況和所要表述的重點。
2．看概略圖和框圖
由于概略圖和框圖只是概略表示系統或分系統的基本組成、相互關系及其主要特征，因此緊接著就要詳細看電路圖，才能搞清它們的工作原理。概略圖和框圖多采用單線圖，只有某些380／220V低壓配電系統概略圖才部分地采用多線圖表示。
3．看電路圖是看圖的重點和難點
電路圖是電氣圖的核心，也是內容最豐富、最難讀懂的電氣圖紙。
看電路圖首先要看有哪些圖形符號和文字符號，了解電路圖各組成部分的作用、分清主電路和輔助電路，交流回路和直流回路。其次，按照先看主電路，再看輔助電路的順序進行看圖。
看主電路時，通常要從下往上看，即先從用電設備開始，經控制電器元件，順次往電源端看?？摧o助電路時，則自上而下、從左至右看，即先看主電源，再順次看各條支路，分析各條支路電器元件的工作情況及其對主電路的控制關系，注意電氣與機械機構的連接關系。
通過看主電路，要搞清負載是怎樣取得電源的，電源線都經過哪些電器元件到達負載和為什么要通過這些電器元件。通過看輔助電路，則應搞清輔助電路的構成，各電器元件之間的相互聯系和控制關系及其動作情況等。同時還要了解輔助電路和主電路之間的相互關系，進而搞清楚整個電路的工作原理和來龍去脈。
4．電路圖與接線圖對照起來看

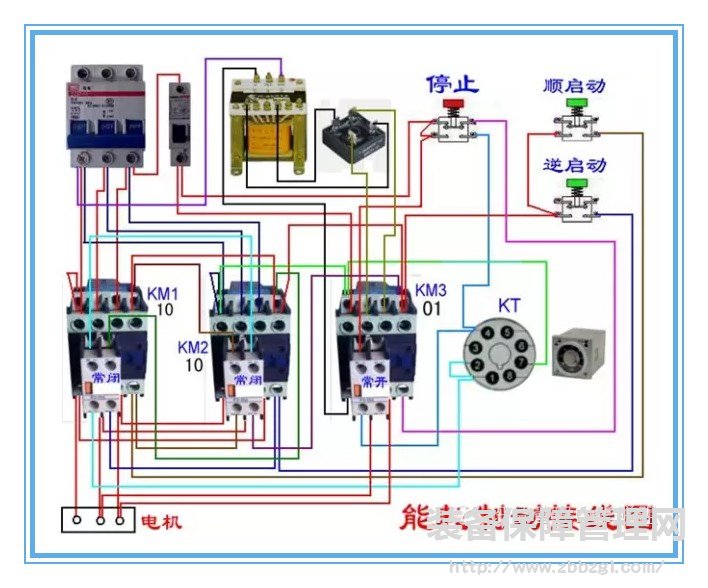

接線圖和電路圖互相對照看圖，可幫助看清楚接線圖。讀接線圖時，要根據端子標志、回路標號從電源端順次查下去，搞清楚線路走向和電路的連接方法，搞清每條支路是怎樣通過各個電器元件構成閉合回路的。
配電盤(屏)內、外電路相互連接必須通過接線端子板。一般來說，配電盤內有幾號線，端子板上就有幾號線的接點，外部電路的幾號線只要在端子板的同號接點上接出即可。因此，看接線圖時，要把配電盤(屏)內、外的電路走向搞清楚，就必須注意搞清端子板的接線情況。
二、看電氣控制電路圖的方法
看電氣控制電路圖一般方法是先看主電路，再看輔助電路，并用輔助電路的回路去研究主電路的控制程序。
1．看主電路的步驟
第一步：看清主電路中用電設備。用電設備指消耗電能的用電器具或電氣設備，看圖首先要看清楚有幾個用電器，它們的類別、用途、接線方式及一些不同要求等。
第二步：要弄清楚用電設備是用什么電器元件控制的?？刂齐姎庠O(shè)備的方法很多，有的直接用開關控制，有的用各種啟動器控制，有的用接觸器控制。
第三步：了解主電路中所用的控制電器及保護電器。前者是指除常規接觸器以外的其他控制元件，如電源開關（轉換開關及空氣斷路器）、萬能轉換開關。后者是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。
第四步：看電源。要了解電源電壓等級，是380V還是220V，是從母線匯流排供電還是配電屏供電，還是從發電機組接出來的。
2．看輔助電路的步驟
輔助電路包含控制電路、信號電路和照明電路。
分析控制電路。根據主電路中各電動機和執行電器的控制要求，逐一找出控制電路中的其他控制環節，將控制線路“化整為零”，按功能不同劃分成若干個局部控制線路來進行分析。如果控制線路較復雜，則可先排除照明、顯示等與控制關系不密切的電路，以便集中精力進行分析。
第一步：看電源。
首先看清電源的種類．是交流還是直流。其次．要看清輔助電路的電源是從什么地方接來的，及其電壓等級。電源一般是從主電路的兩條相線上接來，其電壓為380V。
也有從主電路的一條相線和一零線上接來，電壓為單相220V；此外，也可以從專用隔離電源變壓器接來，電壓有140、127、36、6.3V等。輔助電路為直流時，直流電源可從整流器、發電機組或放大器上接來，其電壓一般為24、12、6、4.5、3V等。輔助電路中的一切電器元件的線圈額定電壓必須與輔助電路電源電壓一致。否則，電壓低時電路元件不動作；電壓高時，則會把電器元件線圈燒壞。
第二步：了解控制電路中所采用的各種繼電器、接觸器的用途，如采用了一些特殊結構的繼電器，還應了解他們的動作原理。
第三步：根據輔助電路來研究主電路的動作情況。
分析了上面這些內容再結合主電路中的要求，就可以分析輔助電路的動作過程。
控制電路總是按動作順序畫在兩條水平電源線或兩條垂直電源線之間的。因此，也就可從左到右或從上到下來進行分析。對復雜的輔助電路，在電路中整個輔助電路構成一條大回路，在這條大回路中又分成幾條獨立的小回路，每條小回路控制一個用電器或一個動作。當某條小回路形成閉合回路有電流流過時，在回路中的電器元件(接觸器或繼電器)則動作，把用電設備接人或切除電源。
在輔助電路中一般是靠按鈕或轉換開關把電路接通的。對于控制電路的分析必須隨時結合主電路的動作要求來進行，只有全面了解主電路對控制電路的要求以后，才能真正掌握控制電路的動作原理，不可孤立地看待各部分的動作原理，而應注意各個動作之間是否有互相制約的關系，如電動機正、反轉之間應設有聯鎖等。
第四步：研究電器元件之間的相互關系。
電路中的一切電器元件都不是孤立存在的而是相互聯系、相互制約的。這種互相控制的關系有時表現在一條回路中，有時表現在幾條回路中。
第五步：研究其他電氣設備和電器元件。
如整流設備、照明燈等。
綜上所述，電氣控制電路圖的查線看圖法的要點為：
（1）分析主電路。從主電路人手，根據每臺電動機和執行電器的控制要求去分析各電動機和執行電器的控制內容，如電動機啟動、轉向控制、制動等基本控制環節。
（2）分析輔助電路?？摧o助電路電源，弄清輔助電路中各電器元件的作用及其相互間的制約關系。
（3）分析聯鎖與保護環節。生產機械對于安全性、可靠性有很高的要求，實現這些要求，除了合理地選擇拖動、控制方案以外，在控制線路中還設置了一系列電氣保護和必要的電氣聯鎖。
（4）分析特殊控制環節。在某些控制線路中，還設置了一些與主電路、控制電路關系不密切，相對獨立的某些特殊環節。如產品計數裝置、自動檢測系統、晶閘管觸發電路、自動調溫裝置等。這些部分往往自成一個小系統，其讀圖分析的方法可參照上述分析過程，并靈活運用所學過的電子技術、交流技術、自控系統、檢測與轉換等知識逐一分析。
（5）總體檢查。經過“化整為零”，逐步分析了每一局部電路的工作原理以及各部分之間的控制關系之后，還必須用“集零為整”的方法，檢查整個控制線路，看是否有遺漏。最后還要從整體角度去進一步檢查和理解各控制環節之間的聯系，以達到清楚地理解電路圖中每一電氣元器件的作用、工作過程及主要參數。
