數控機床具有機、電、液集于一身，技術密集和知識密集的特點，有較高自動化水平和生產效率?，F(xiàn)今，數控設備的廣泛運用是工業企業提高設備技術水平有效手段，也是發展的必由之路。而數控設備的數控系統是其核心所在，它的可靠運行，直接關系到整個設備運行正常與否。也就是說，當數控系統故障發生后，如何迅速診斷故障的出處并解決問題使其恢復正常，是提高數控設備使用率的迫切需要。
為此，可以采用以下的診斷方法：
一、直觀法
直觀法，即通過人的感官注意出現故障時（或故障發生后）的表象，判斷故障點。通過觀察故障表象，檢測維修人員可以直觀的了解故障部位和故障情況。該方法適用于元部件斷裂、燒焦或煙熏等簡單的數控系統故障診斷。另外，直觀法還可以檢查系統電纜是否接觸不良、松脫或斷開，這些故障點都是系統突發故障時首要考慮的幾方面因素。
例1：數控機床加工過程中系統突然停機。打開數控柜，通過直觀法了解到 Y 軸電機主電路保險管被燒毀。Y 軸電機動力線外皮有硬物劃傷的痕跡，破損部位與機床外殼相互碰撞，致使系統短路，保險被燒斷。檢修人員將Y 軸電機動力線換新后系統恢復正常運行。
二、CNC 自診斷功能法
運用CNC 系統數據快速處理功能多路、快速地采集并處理故障信號，再借助診斷程序展開邏輯分析判斷功能判定系統是否存在故障，并準確定位故障點。
現代數控系統自診斷功能主要有兩種形式，一是“開機自診斷”，即從每次通電開始到系統進入正常運行準備狀態為止，如果系統運行出現問題，CRT 立即預警，通過發光二極管可初步定位故障點。二是故障信息提示。當數控系統在工作狀態下突發故障，編號、內容可通過CRT 顯示出來。維修工人通過CRT 提示，在維修手冊上查閱相對應的編號和內容，即可準確判定并排除系統故障。
但此時需重視一點：一些故障可通過CRT 提示和翻閱維修手冊即可準確排障，但在實際運行中，一些故障的起因往往隱匿于復雜的表象之下，實際故障點可能與CRT 提示的內容不相符，還有一些故障是由多種因素相互疊加共同作用的結果。面對形形色色的系統故障，維修工人首先要厘清各故障之間的內在聯系，綜合考慮多方面因素來查找故障起因。通常數控機床診斷功能提供的故障信息越多，對故障診斷越有利。
三、功能程序測試法
該方法是借助數控系統自動編程功能（或直接進行手工編程），將系統的各項操作功能編寫成一個綜合的功能測試程序，輸入數控系統獨立運行，用以檢測系統功能的準確性與可靠性，繼而進一步診斷故障點及故障原因。
例2：FANUC6M 系統的一臺數控銑床，在曲線加工過程中出現爬行現象，但是數控系統通過自編功能測試程序的引導，可以完整的完成各項規定的動作，這表明數控系統運行狀態沒問題。繼而全面檢測曲線加工程序，發現系統變成中存在一項每加工一段就要進行一次到未停止檢查的G61 指令，數控系統通過響應 G61 指令出現爬行現象。了解這一狀況后，維修工人就用G64 指令代替了 G61 指令，至此故障排除。
四、數據和狀態檢查
CNC 系統自診斷，CRT 不能進行故障預警，僅能通過多頁的 “診斷地址”及“診斷數據” 提示數控系統參數及狀態信息，常見的有以下幾個方面：
1、接口檢查 數控系統和機床之間的輸入/輸出接口信號主要有 CNC 與 PLC，PLC 與機床之間接口輸入/輸出信號。診斷數控系統的輸入/輸出接口故障，通過 CRT 顯示開關量信號狀態，信號有無用“1”、“0”表示。維修人員通過狀態顯示，可以準確獲知數控系統與機床之間的信號傳輸是否順利，若傳輸過程存在故障，可第一時間準確定位故障點，繼而采取有效的措施排障。
2、參數檢查 當數控系統出現故障后，維修工人先查看系統的運行參數。因為運行參數是在試驗和運行實踐中通過不斷調整獲得的，它對整個數控系統的正常運行起到至關重要的作用。系統參數的變動很可能引起數控系統動作異常，嚴重時可能引發系統故障。一般情況下，系統參數均存放于磁泡存儲器中，某些情況下也可能存儲在由電池保持的CMOSRAM 中。如果電池受外界干擾導致電壓過低不能滿足數控系統運行要求，就可能造成系統參數變動或丟失。故障檢測時通過對系統參數的修正，故障點即可快速排除。
例3：G18CP4 數控磨床，數控系統采用 FANUC11M 系統，故障發生后機床運行狀態異常，但CRT 并未預警顯示故障信息。
故障發生后，全面檢查組成系統的各個元部件，如果各連接單元連接狀態良好，則初步判定是外界干擾使磁泡存儲器內存儲數據混亂而引發系統故障，維修工人隨即全部清空磁泡存儲器中的信息，參考手冊將系統參數重新輸入數控系統中，系統恢復正常運行，故障排除。
五、報警指示等顯示故障
現代數控系統除了具備自診斷功能以及狀態顯示等“軟件”預警功能，還有很多分布于電源、伺服驅動以及輸入/輸出等裝置上的“硬件”報警指示燈，這也是指示故障點及故障原因的重要元件。
六、備板置換法
將存在故障疑點的模板換新是快速排障的主要途徑。

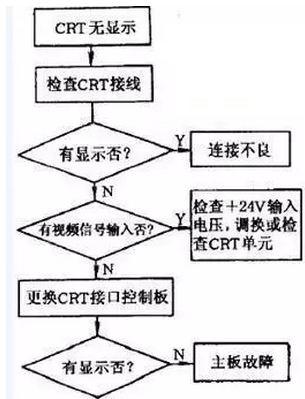

例4：一數控系統啟動后 CRT 無故障信息預警，采用如圖所示的故障檢查步驟，即可判斷CRT 模塊究竟有無故障。
模板換新前先查看關聯電路是否完好，以防換新后發生短路故障。換新模板選擇開關的跨接線型號必須與舊模板保持一致。有的備用模板安裝時還需調整電位器。存儲器換新需參考系統參數初始化才可以正常使用。
七、交換法
數控系統中的某些單元或功能模塊基本相同，進行故障檢測時可將相同的模塊或單元互換，以此確定故障點和故障轉移情況。通常，兩臺數控系統之間的相同模塊可通過交換法檢測故障點，此外在伺服進給驅動裝置的故障檢測與維修中該方法也經常用到。
例 5：TH6350 加工中心旋轉工作臺抬起后不停勻速旋轉，且系統不預警。經初步判斷，此類故障的故障點可能在旋轉工件臺簡易位控器上。為驗證故障點設想的準確性，考慮到該加工中心刀庫的簡易位控器和轉臺大致相似，于是維修工人嘗試著互換了刀庫和轉臺的位控器來檢測故障部位?；Q時，刀庫位控器參數必須與轉臺位控器參數相一致。互換后，轉臺維持正常運行，但刀庫旋轉不止，由此斷定是轉臺位控器發生了故障。
八、敲擊法
數控系統由各種電路板組成，每塊電路板上會有很多焊點，任何虛焊或接觸不良都可能出現故障。若用絕緣物輕輕敲打不良疑點的電路板、接插件或元器件時，若故障出現，則故障很可能就在敲擊的部位。
九、測量比較法
實際運行中，每一模塊或每一單元上均已安裝檢測端子以便于故障檢測。實測時，運用萬用表、示波器等儀器設備，在檢測端子的輔助下獲得電平或波形數據，再把實測數據與標準數據進行對比，便可準確獲知故障點及相關情況。
?
