如何看懂電氣控制柜接線圖
電氣接線圖，是根據電氣設備和電器元件的實際位置和安裝情況繪制的，只用來表示電氣設備和電器元件的位置、配線方式和接線方式，而不明顯表示電氣動作原理。主要用于安裝接線、線路的檢查維修和故障處理。
1、接線圖中一般示出如下內容：電氣設備和電器元件的相對位置、文字符號、端子號、導線號、導線類型、導線截面、屏蔽和導線絞合等。
2、所有的電氣設備和電器元件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與電路圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與電路圖中的標注一致，以便對照檢查接線。
3、接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。凡導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格應標注清楚。
電力系統的電氣接線圖主要顯示該系統中發電機、變壓器、母線、斷路器、電力線路等主要電機、電器、線路之間的電氣接線；由電氣接線圖可獲得對該系統的更細致的了解。
電氣設備使用的電氣接線圖是用來組織排列電氣設備中各個零部件的端口編號以及該端口的導線電纜編號，同時還整理編寫接線排的編號，以此來指導設備合理的接線安裝以及便于日后維修電工盡快查找故障。
電氣接線圖分一次接線圖和二次接線圖，由于一次設備很少，圖也顯得很簡單，二次設備及元器件就很多了，有控制回路、保護回路、測量回路，圖也復雜了許多。
接線圖目的是指導我們接線安裝、方便日后維護、快速查找故障。

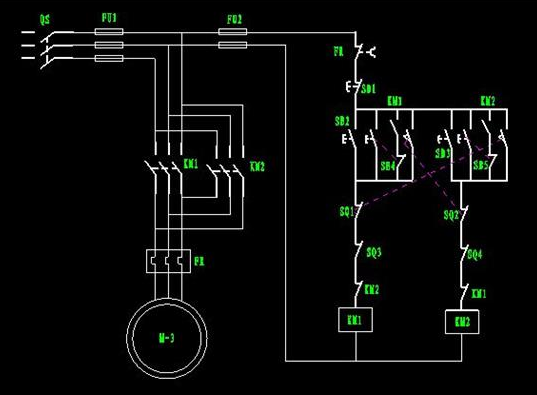

怎么看接線圖呢，先把原理圖讀懂記熟，再看接線圖就容易多了?？炊泳€圖先得了解接線圖的繪制規則和內容。
接線圖一般表達電氣設備和元器件的相對位置、文字符號、端子號、導線號、導線類型、導線截面等。
所有的元器件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與把原理圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與原理圖中的標注一致，以便對照檢查接線。
接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。凡導線走向相同的可以合并用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格都標注得很清楚。接線圖與實物的相對相同很容易看懂的。
看圖原則：先主后輔，讀主電路部分要從電源引入端開始，經開關、線路、到用電設備；二次回路閱讀也要從電源出發，按照元器件的順序依次分析。接線圖是原理圖繪制出來的，因此，在看接線圖時應結合原理圖對照起看，對回路編號、端子編號以及對外連接進行分析，對看圖也有一定的幫助。
