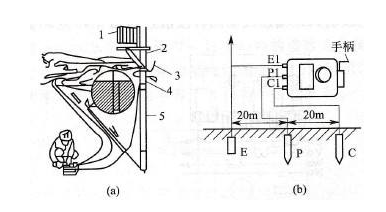

常用電工儀表概述
測量各種電學量和磁學量的儀表統稱為電工測量儀表。儀表在各類實驗或?qū)嶋H測量中直接或間接的使用，它不僅適用于電磁測量，而且通過適當?shù)淖儞Q器可用來測量非電量，如溫度、壓力、速度等各種物理、化學量，成為工程上必不可少的工具。電工測量儀表的種類繁多，實用中最常見的是測量基本電學量的儀表。
電工儀表的選擇
1．儀表類型的選擇
(1)根據被測量的是直流還是交流選用直流儀表或交流儀表。
(2)測量直流電量時，廣泛采用磁電式儀表，因為磁電式儀表準確度和靈敏度較高。
(3)測量交流電量時，應分為正弦波和非正弦波。若是正弦波電流（或電壓），只需測出其有效值，即可取算出其最大值。任何一種交流電流（或電壓表）均可測量。
若是非正弦電流（或電壓），則應區分是測量有效值、平均值、瞬時值還是最大值，其中有效值可用電磁式和電動式電流表（或電壓表）測量；平均值用整流式儀表測量；瞬時值用示波器觀察或用照相方法，然后從圖形分析可求出各點的瞬時值及最大值。
測交流時，還應考慮被測量的頻率。一般電磁式、電動式和感直式儀表，應用頻率范圍較窄，但特殊設計的電動式儀表可用于中頻(5000~ 8000Hz)，整流萬用表應用頻率一般在45—1000Hz范圍內，有的可達5000Hz（如MF10型）。
2．儀表準確級的選擇
儀表準確度等級越高，其基本誤差越小，測量誤差也越小。但儀表的準確度等級越高，價格越貴，使用條件、要求也越嚴格。因此，儀表的準確級選擇要從實際出發，兼顧經濟性，不可片面追求高準確度。
與儀表配合使用的附加裝置，如分流器、附加電阻器、電流互感器、電壓互感器等的準確級應不低于0.5級。但僅做電壓或電流則量的1.5或2.5級儀表，允許使用1.0級互感器，對非重要回路的2.5級電流表允許使用3．O級電流互感器，但電能用的電流互感器應不低于0.5級。
3．儀表內阻的選擇
選擇儀表還應根據被測量阻抗的大小來選擇儀表的內阻，否剛會給測量結果帶來較大測量誤差。內阻的大小反映了儀表功率的消耗，為了使儀表接人測量電路后，不至于改變原來工作電路的工作狀態，并能減小表耗功率，要求電壓表或功率表的并聯線圈電阻盡量大些，電壓表的內阻也應盡量大。對于電流表或功率表的串聯線圈電阻應盡量小，且量程越大，內阻應越小。
4. 儀表工作條件的選擇
選擇儀表時，應充分考慮儀表的使用場所和工作條件。如安裝在開關板上和控制柜上時，可采用r1型、42型、44型或59型儀表；實驗室一般用便攜式單量程或多量程的專用儀表。
5．儀表絕緣強度的選擇
測量時，為保證人身安全、防止測量時損壞儀表，在選擇儀表時，還應注意被測量電路電壓的高低選擇相應絕緣強度儀表的附加裝置，儀表的絕緣強度在儀表標度盤上用“☆”標記。
總之，在選擇儀表時必須有全局觀念，不可盲目追求儀表的某一項指標，要根據儀表和被測量的具體要求進行選擇，統籌考慮：還應從測量實際出發，凡是一般儀表能達到測量要求的，就不要用精密儀器；既要考慮實用性，還要考慮經濟性。
