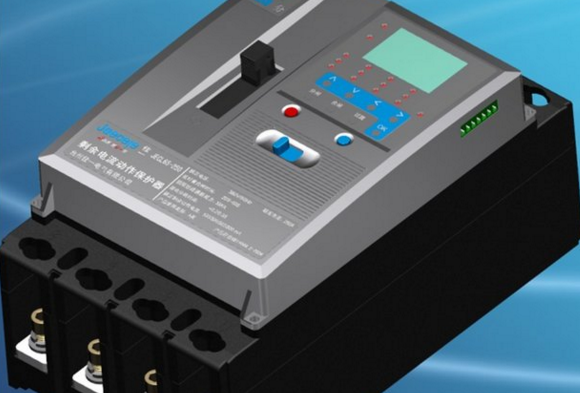

斷路器的選用及操作
一、選用
(1)根據斷路器的安裝場所，確定是戶內還是戶外。
(2)按所控制的負荷性質，確定滅弧方式，通常對需要頻繁操作的負荷，可采用多油式、真空式或磁吹式斷路器；對非頻繁操作的負荷可采用少油式斷路器。
(3)斷路器的額定電壓與系統電壓相符。
(4)斷路器的額定電流略大于負荷的最大長期工作電流。
(5)斷路器應有足夠的斷流容量，當線路發生故障時，斷路器的額定斷開電流必須大于工作地點的最大短路故障電流，如不能滿足要求，應采用電抗器來限制短路電流或采用斷流容量大一級的斷路器。
(6)根據負荷特點、保護要求及遙控條件，合理選用手動、電動、液壓、彈簧及機械重合等操作機構和不同的操作電源。
二、操作
斷路器是有很強的滅弧能力，能切斷負載電流和短路電流，由于斷路器本身的缺陷或?qū)嗦菲鞯氖褂貌划?dāng)，都可能造成事故，而最嚴重的事故是斷路器爆炸。
(1)合閘送電前的檢查
①在合閘送電前要收回發出的所有工作票，折除臨時接地線，并全面檢查斷路器。
②檢查斷路器兩側隔離開關，都處于斷開位置。
③使用1000~ 2500V兆歐表測量斷路器的絕緣電阻應符合規定值。
④斷路器的三相均處在斷開位置，油位、油色都正常，并無滲漏油現象。
⑤分、合機械指示器均處于“分”的位置。
⑥操作機構要保持清潔、完整，手動跳閘脫扣機構應動作靈活。
⑦斷路器的繼電保護及自動裝置是否處于使用位置，以便發生情況時能切除故障。
⑧經仔細檢查，確認無誤后，應對斷路器進行一次拉、合閘試驗，使動作準確靈活，方可投入運行。
(2)送電操作步驟
①根據分、合閘機械指示器的指示，確認斷路器處于斷開狀態。
②在未裝操作熔斷器的情況下，先合上電源側隔離開關，再合上負荷側隔離開關。
③裝上合閘熔斷器和操作熔斷器。
④核對斷路器名稱和編號無誤后，將操作手柄順時針?lè)较蛐D(zhuǎn)900至‘‘預備合閘’，位置。
⑤待綠色指示燈閃光，將操作手柄順時針?lè)较蛐D(zhuǎn)450至“合閘’，位置，在手脫離操作手柄后，使手柄自動逆時針?lè)较蚍祷?50，這時綠燈熄滅，紅燈亮，表明斷路器已合閘送電。
(3)停電操作步驟
①核對斷路器的名稱和編號無誤后，將操作手柄逆時針?lè)较蛐D(zhuǎn)900至“預備合閘’’位置。
②待紅燈閃光，將操作手柄逆時針?lè)较蛐D(zhuǎn)450至“分閘’，位置，在手脫離操作手柄后，使手柄自動順時針?lè)较蚍祷?50，這時紅燈熄滅，綠燈亮，表明斷路器已斷開。
③取下合閘熔斷器和操作熔斷器。
④根據分、合閘機械指示器的指示，確認斷路器己處于斷開位置。
⑤先拉開負荷側隔離開關，后拉開電源側隔離開關。
(4)操作時注意事項
①拉、合閘操作時，動作都要果斷、迅速，把操作手柄扳至終點位置，使手柄從上到下要連續運動，確定斷路器斷開后，方可拉開相應的隔離開關。
②合閘時，要注意觀察有關指示儀表，若故障還沒有排除，應立即切斷線路。
③分?jǐn)嗳萘磕芊駶M(mǎn)足系統的要求，在分?jǐn)嗳萘吭试S范圍內應能正常工作。若系統的最大短路容量超過分?jǐn)嗳萘繒r(shí)，一旦發生短路，斷路器可能爆炸，則在分、合閘操作前應考慮分?jǐn)嗳萘磕芊駶M(mǎn)足系統要求，如不能滿足時應降低短路容量。
④操作隔離開關時，必須先確認斷路器已經斷開，并在斷路器的操作手柄懸掛“不可合閘”的警告牌后，
才能操作隔離開關。
⑤遇到下列情況，操作電源必須斷開
A.斷路器停電檢修或在有關二次線路及繼電保護自動裝置回路上工作時。
B．當斷路器的操作不在主控制室和配電室內，在斷開操作電源的同時，必須在斷路器操作手柄上懸掛“不可合閘”的警告牌。
C．當已合閘，手柄返回后，而合閘電流表指示應返回零位，否則，可能因合閘接觸器打不開而燒壞合閘線圈。
D．合閘操作完畢，應認真檢查機械分、合指示裝置傳動連桿和支持瓷瓶等是否完好，此時應無異常響聲。
E．要隨時檢查操作直流電壓，當電源電壓過低時，會因合閘功率不足，將使合閘速度降低，可能引起爆炸和不能同期并行的重大事故。
⑦空氣斷路器當氣壓降低時，而消弧能力將隨之降低，在分閘時有可能會造成爆炸。
(5)合閘送電前注意事項
①在合閘送電前，檢查與控制有關的繼電保護和自動裝置是否處于使用位置，一旦發生事故，能正確動作切除故障。
②合閘時，要監視有關表計指示情況，特別是電壓表和電流表，如有事故預兆，必須立即切除。
③合閘后，檢查各相電流、電壓是否平衡，若發現異?，F(xiàn)象，應及時處理。
三、安裝
斷路器還必須標明以下的適合使用的環境、安裝類別和選用條件。雖然斷路器一般安裝在配電箱/柜內，但是也需要考慮其安裝的環境條件，以便其能正常使用。
1.安裝類別：
(1)安裝類別：又稱過電壓類別。根據限定(或控制)電路中(或具有不同標稱電壓的電氣系統中)產生的預期瞬態過電壓和為限制過電壓而采用的有關方法為基礎而確定的分類。
安裝類別共分四個等級：①安裝類別I(信號水平級)；②安裝級別I(負載水平級)；③安裝類別I(配電水平級)；④安裝類別Iv(電源水平級)。
(2)污染等級：是根據導電的或吸濕的塵埃，游離氣體或鹽類和相對濕度的大小以及由于吸濕或凝露導致表面介電強度和(或)電阻率下降事件發生頻度而對環境條件作出的分級。污染等級可分四級。
(3)防護等級：是指外殼能防止直徑超過規定值的固體異物進入殼內，能防止長度或厚度(或直徑)不超過規定值的工具、金屬絲試驗探針等觸及殼內帶電或運動部分。
2.低壓斷路器的正常使用和安裝條件
(1)使用環境的溫度上限不大于+40℃，下限不小于．5℃，24h的平均溫度值不大于+35℃。
(2)使用地點的海拔不大于2000m。
(3)使用環境的相對濕度在環境溫度為+40oC時不大于50％，在較低的環境溫度下，可有較高的環境濕度，最濕月的平均最大相對濕度為90％，同時該月份的平均最低環境溫度為+25℃，并考慮產品表面因溫度變化發生的凝露。
(4)安裝的地方應無明顯的沖擊、顛簸、和振動。
(5)安裝的地方應無介質爆炸危險，且介質中無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。
(6)安裝的地方無雨雪侵襲。
(7)污染等級：3。
(8)安裝類別：III(配電水平級)或vi(電源水平級)。
(9)安裝條件：基本安裝方式為垂直安裝。其他安裝方式見各具體產品的樣本或使用說明說。
3.選用低壓斷路器
低壓斷路器在選用的時候，必須依據實際使用條件來選用，正確的選用使用的類別、選用額定電流、額定工作電壓等參數，保護特性要參考產品樣本提供的保護特性曲線選擇，并對靈敏系數、短路特性進行檢查。在要與別的斷路器或者別的保護電器有相互協調的要求時，應選擇有選擇性功能的斷路器。
(1)低壓斷路器的額定工作電壓Ue要大于或等于線路、設備的正常額定工作電壓。
(2)額定電流Ie要大于或等于線路、設備的正常工作電流或計算電流。
(3)低壓斷路器的長延時脫扣器整定電流h1應不小于線路的計算負載電流?？梢园凑? 1．1倍負載電流確定，同時應不大于0．8～1倍線路導體長期允許的電流。
(4)低壓斷路器的瞬時或短延時脫扣器的整定電流Ir2應不小于線路的尖峰電流。配電斷路器可按1．35倍不低于尖峰電流的原則來確定，電動機的保護電路在動作時間大過0．02s時可按1．35倍不低于起動電流的原則來確定，若動作時間小過O．02s，就要增加為1．7～2倍不低于起動電流。
(5)低壓斷路器的額定短路分?jǐn)嗄芰皖~定短路接通能力，必須大過其安裝位置上的預期短路電流。在動作時間大過O．02s的時候，就不需要顧及短路電流非周期的分量，即最大短路電流就是短路電流周期分量有效值；在動作時間小過0．02s的時候，需要顧及非周期分量，即最大短路電流就是短路電流第一周期內的全電流。
若檢查結果表明斷路器通斷能力不足，需要采用下面的措施：
①在斷路器的電源側增設其他保護電器(如熔斷器)作為后備保護。
②采用限流型斷路器，可按制造廠提供的允通電流特性或限流系數(即實際分?jǐn)嚯娏鞣逯岛皖A(yù)期短路電流峰值之比)選擇相應的產品。
③可改選較大容量的斷路器
各種短路保護斷路器必須能在閉合位置上承載未受限制的短路電流瞬態值，還須能在規定的延時范圍內承載短短路電流。這種短時承載的短路電流值應不超過斷路器的額定短時耐受能力，否則也應采取措施或改變斷路器規格。斷路器產品樣本中一般都給出產品的額定峰值耐受電流和額定短時耐受電流(1s電流)。當為交流電流時，短時耐受電流應以未受限制的短路電流周期分量的有效值為準。
(6)靈敏系數的校驗
所選擇的斷路器應該按短路電流進行靈敏系數的校驗。靈敏系數就是線路中最小的短路電流(通常取電動機接線端或者配電線路末端的兩相或者單相短路電流)和斷路器瞬時或者延時脫扣器的整定電流之比。兩相短路時的靈敏系數應不小于2，單相短路時的靈敏系數對于DZ型斷路器可取1．5，對于其他型斷路器可取2。如果經校驗靈敏系數達不到上述要求，除調整整定電流外，也可利用延時脫扣器作為后備保護。
(7)分勵、欠電壓脫扣器參數的確定
分勵和欠電壓脫扣器的額定電壓應該等于線路的額定電壓，電源類別(交、直流)應根據控制線路的情況確定。國標規定的額定控制電源電壓系列為直流(24)、(48)、110、125、220、250V；交流(24)、(36)、(48)、l10、127、220V，括號中的數據不推薦采用。
以上綜述了低壓斷路器的主要技術性能和參數、斷路器的正常使用安裝條件以及如何正確選用低壓斷路器。由于電壓斷路器的使用量大，而且在低壓成套設備中使用量較大，所以低壓斷路器選用得既安全又經濟合理顯得尤為重要。
?
