低壓斷路器的結構及工作原理
主要用在不頻繁操作的低壓配電柜（箱）中作為電源開關使用，并對線路、電氣設備及電動機等進行保護，當它們發生嚴重過電流、過載、短路、斷相、漏電等故障時，能自動切斷電源，起到保護作用，應用十分廣泛。
1．低壓斷路器的分類
低壓斷路器的種類和型號繁多，按性能分，有一般式、多功能式、高性能型、智能型和可通信智能型等類型；按結構型式分，有萬能式（框架式）、塑料外殼式（裝置式）和小型模數式；按滅弧介質分，有空氣式和真空式；
根據采用的滅弧技術，有無飛弧式斷路器和限流式斷路器；按操作方式分，有人力操作、電動操作及儲能操作；按極數可分為單極、二極、三極和四極式；
按安裝方式又可分為固定式、插入式和抽屜式等；按保護類別分，有選擇型和非選擇型，帶或不帶單相接地保護，帶或不帶欠電壓延時。
智能型斷路器帶有智能控制器（智能脫扣器），可通信智能型斷路器除帶有智能控制器外，還帶有數據通信接口，可實現工業網絡通信和連網。非選擇型保護特性，多用于支路保護。
主干線路斷路器則要求采用選擇型，以滿足電路內各種保護電器的選擇性斷開，把事故區域限制到最小范圍。在零點滅弧式斷路器里，被觸頭拉開的電弧在交流電流自然過零時熄滅。
限流式斷路器的“限流”是指把峰值預期短路電流限制到一個較小的允許電流內。高性能萬能式斷路器帶有4段式保護特性，并具有選擇性保護功能。
習慣上，一般按結構型式劃分低壓斷路器，根據斷路器在電路中的不同用途，斷路器被區分為配電用斷路器、電動機保護用斷路器和一般用途（如照明）斷路器等。國際上通稱大容量低壓斷路器為ACB(Air Circuit Breaker)，如萬能式低壓斷路器；
稱塑料外殼式（裝置式）低壓斷路器為MCCB(Moulded Case Circuit Breaker)，小型模數化低壓斷路器為MCB(Miniature Circuit Breaker)；漏電斷路器為ELCB(Earth Leakage Circuit Breaker)；電動機控制中心為MCC(Motor Control Center)等。

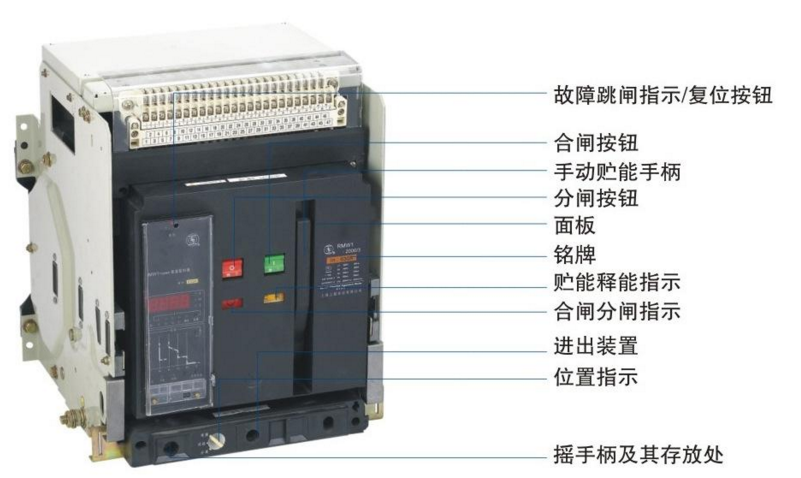

關于低壓斷路器的型號，目前有以行業代號命名和以企業特征代號命名兩大類。如 NA15 (DW15HH) - [1]／[2]，其中N是企業特征代號，A是企業命名的萬能式斷路器
代號，15表示設計序號，DW15HH是行業代號，表示智能型萬能式斷路器。后綴[1]／[2]的項數，各企業的表示方法略有不同，一般標注斷路器殼架等級額定電流／極數等。表1是與DW15HH同類型的國外產品的型號命名與主要技術性能比較。表2 是目前具有國際先進水平的智能型萬能斷路器的主要技術性能。

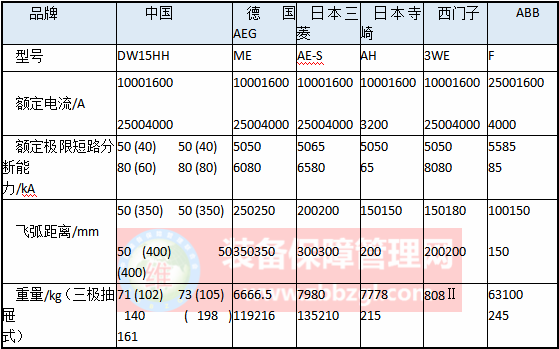

表1 DW15HH與國外同類型產品的主要技術性能比較

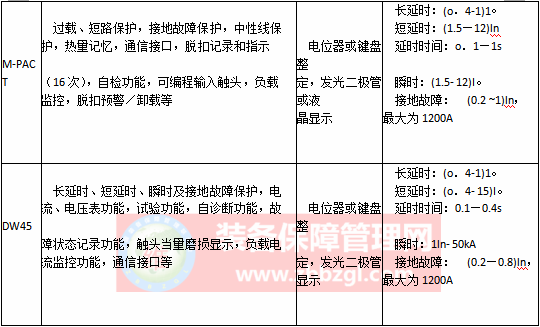

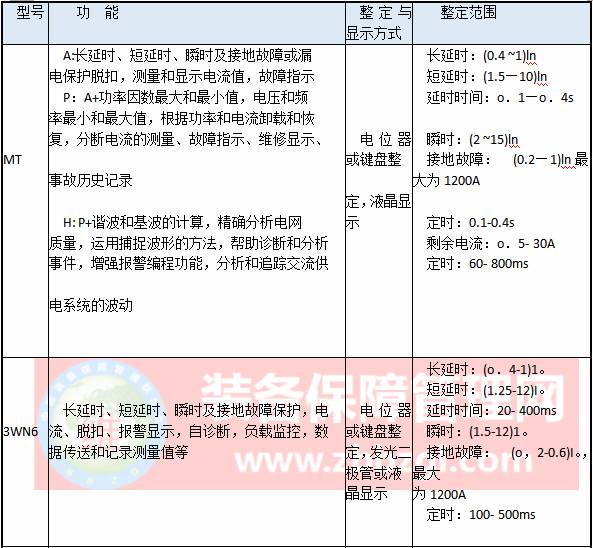

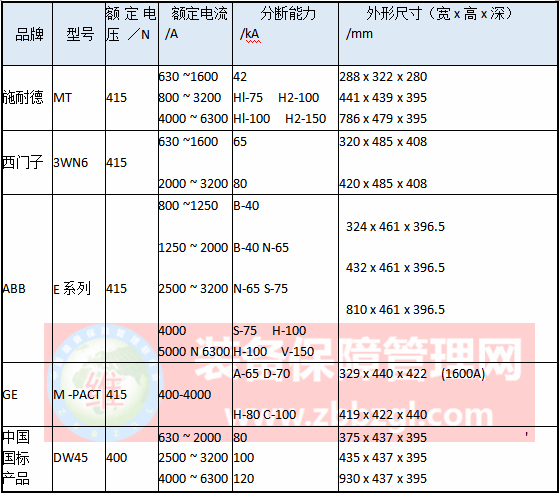

表2 智能型萬能斷路器的主要技術性能
保護功能、整定方式和整定范圍
（續）
?
