斷路器的運行與維修
1、斷路器的使用及注意事項
（1）油斷路器
①一要經常監視油面是否在上、下限之間，并定期檢查油樣的耐壓、若低于允許值應及時更換，如有滲水、積水現象應及時處理。
②經常注意有無發燙、冒氣、異常響聲、放電現象，如發現異常現象，要及時處理，避免事故發生。
③對液壓操作機構在運行中失壓后，應采取防止緩慢分閘的措施后方可打壓，并檢查壓力是否在允許范圍之內。
④具有明顯的拉、合閘標記。
⑤各相引線絕緣良好，并設有防水彎。
⑥瓷套管應保持清潔，無縫紋、破損、滲漏油的現象。
⑦安裝斷路器的電桿要穩固，支架可靠。
⑧拉、合斷路器時，應使用絕緣桿或絕緣繩，操作者與斷路器帶電部分要保持足夠的安全距離。
⑨外殼接地良好，對經常開路的斷路器兩側應裝有避雷器。
（2）正常巡視
①油斷路器的油色有無變化，油量是否適當，有無滲漏油現象。
②各部分瓷件有無裂紋、破損，表面有無臟污和放電現象。
③各連接處有無過熱現象。
④操作機構的連桿有無裂紋，少油斷路器的軟連接鋼片有無斷裂。
⑤操作機構的分、合閘指示與操作手柄的位置、指示燈顯示，是否與實際運行位置相符。
⑥有無異常氣味、響聲。
⑦金屬外皮的接地線是否完好。
⑧室外斷路器的操作箱有無進水，冬季保溫設施是否正常。
⑨負荷電流是否在額定值范圍之內。
⑩分、合閘電路是否完好，電源電壓是否在允許范圍之內。
⑩利用氣動、液壓機構合閘的斷路器，壓力指示是否在允許范圍之內。
⑩直流系統有無接地現象。
⑩多油斷路器的鋼繩提升機構是否完好。
（3）使用時注意事項
①多油斷路器的油主要起滅弧和絕緣作用，而觸頭都浸沒在絕緣油里，正常情況下，觸頭間的電弧熄滅很快。如選用或維修不及時，可能因油箱內著火或壓力過度會引起爆炸，則必須使排氣管的完好，以起防爆作用。
②少油斷路器的油只起滅弧作用，且外殼帶電，安裝時應保證足夠的安全距離，外殼應涂成紅色，引起人們注意安全。
③油斷路器的液壓操作機構的加熱器要在0℃時投入，10℃時停止運行。
④室外油斷路器在環境溫度5℃時，要放水進行檢查。
⑤絕緣油一般使用45號或25號變壓器油。漏油，且油位計無油時，嚴禁帶負荷并停止使用。
⑦若遇特殊情況，需要過負荷運行，應報主管領導批準，并監視油斷路器和各接點的溫度。
⑧油斷路器開斷故障次數超過允許值時，應停止使用重合閘裝置，并進行檢修。

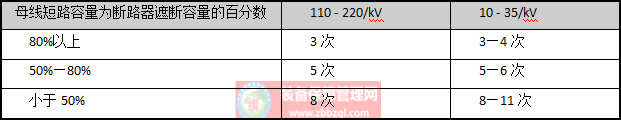

油斷路器允許開斷故障次數
（4）維護
①裝配時必須注意各零部件的相互方向是否符合要求，各滅弧片的排列順序及方向不能搞錯。
②裝配時必須按規定要求，調整各部分的尺寸，尤其是更換零件后，要檢驗是否需要減調整墊。
③嚴格檢查零件的密封面精度及光潔度，拆卸時不得損傷。
④必須保持觸頭接觸良好，且三相應同時接觸。
⑤油斷路器油位必須保持在適當高度，油位太低，將會造成滅弧困難；油位過高，將會使油箱上部緩沖空間減少，油箱內部的壓力增大。
⑥檢修后，應進行數次合閘試驗，檢查各部分動作是否靈活，有無卡澀現象。

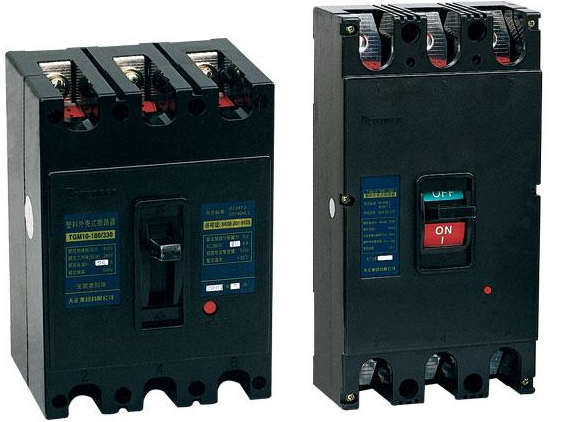

2．空氣斷路器
(1)運行中巡視檢查
①分、合閘信號指示器，應三相一致，正確指示工作狀態。
②分、合閘位置指示器，應三相一致，正確指示工作狀態。
③氣壓表應指示在工作氣壓允許的變動范圍之內。
④導電回路的刀閘與接線端子無異常狀況，必要時用示溫臘片或紅外線測溫儀檢查溫升。
⑤均壓電容器應無漏油或其他異?，F(xiàn)象。
⑥瓷件應無破損、裂紋和嚴重影響絕緣的沾污。
⑦各充氣部件應無明顯漏氣。
⑧通風指示器的小球懸浮位置應在規定范圍之內。
⑨加熱器應在環境溫度低于5℃時投入。
⑩氣源裝置應使高壓氣罐中的氣壓保持額定值，各級閥門位置要正確。
(2)使用注意事項
①巡視人員不得在排氣口正面停留，防止突然跳閘時產生的高速氣浪對人身的突然沖擊。
②除緊急事故外，一般不得使用匯控柜中的手動按鈕操作。若必須使用時，應注意氣壓不得低于最低分閘氣壓。
③不允許在檢修時調整各種氣閥和控制元件。
④在空氣斷路器退出運行后，仍要保持充氣，但氣壓可適當降低，或進行通風，以免絕緣件受潮。
(3)維護
①檢修前必須先將均壓電容器放電，再放掉壓縮空氣，才能開始檢修。
②檢修時，所有瓷件不準敲擊猛撞，有機絕緣件不要雨淋受潮，均壓電容器不能倒置，密封件不允許長期彎折。
③組裝前，在操動系統的軸承和軸銷上，在所有可動密封件和與之相摩擦的滑動面上以及在裝配過程中必須與摩擦運動的所有零件上，都需涂敷潤滑劑。
④在充氣狀態下檢查時，應有專人監護，人體不得靠近排氣口。
3．異常運行
(1)運行中發生崩燒短路崩燒短路事故，一般與油斷路器的滅弧系統的狀況及運行維護不良有關，它不僅會造成供電中斷，還有可能導致火災，威脅人身安全，為防止發生崩燒短路事故，應做到以下幾點：
①按線路負荷電流選用斷路器，保證有足夠的斷流容量。
②安裝時使各部位接觸緊密，擰緊全部螺栓，防止導體松動。
③在導電桿的出、入口加裝絕緣套管，防止小動物進入而引起短路。
④經常檢查滅弧室的滅弧片排列是否整齊，不能顛倒或裝錯方向，否則滅弧能力降低，容易燒損靜觸頭。滅弧片和絕緣零件有無燒損，絕緣零件是否受潮，都會影響滅弧性能。絕緣筒和滅弧片表面有無炭化或剝裂現象，也會不同程度地影響滅弧性能。
⑤雨雷天加強巡視，防止各絕緣部位受潮或進水，使絕緣性能變差。
⑥監視油箱內的油位，避免漏油日久，降低了油位而減弱滅弧室的油吹作用和熄弧能力。
⑦定期對絕緣油進行耐壓試驗，以便及時發現潛伏性故障，防止由于油質量差或進水而降低絕緣性能。
⑧檢修后，應進行全面檢查、測試并防止未拆接地線或短路線就合閘送電。
(2)運行中發生下列故障禁止分閘，以免發生爆炸事故
①油斷路器無油或嚴重缺油。
②少油斷路器兩相絕緣拉桿斷裂。
③滅弧室破裂或觸頭熔化。
④當采用液壓操作機構時，液壓降低到零時，未采取防止慢分閘措施。
(3)運行中油斷路器自動跳閘應進行下列檢查和處理
①檢查保護裝置的動作情況，并確認油斷路器已斷開。
②油色有無變化，若有噴油、冒煙現象，應停電進行檢修。
③兩側母線連接處過熱變色，絕緣子或瓷套斷裂，應停電進行處理。
④對有重合閘裝置的油斷路器自動跳閘，重合又不良，應處理后再恢復送電，不準強行送電。
⑤對無重合閘裝置的油斷路器自動跳閘，若未出現異?，F(xiàn)象，可強行送電一次，如強行送電不良，應進行處理后，方可恢復送電。對遮斷容量不足時禁止強行送電。
(4)運行中油斷路器嚴重缺油或油標內無油
①取下操作電源的斷路器，防止缺油斷路器自動跳閘。
②可通過母聯斷路器經旁路母線或使用備用斷路器轉移負荷。
③將缺油斷路器退出運行，采取安全措施后進行檢修和添油。
(5)運行中掉相由下列原因造成
①多油斷路器的分、合閘緩沖器的壓縮行程或拉桿絕緣子中心及導電桿的周期螺釘調整不當，使拉桿及多油斷路器動觸頭的絕緣拉桿，在沖擊力作用下斷裂，引起掉相。
②少油斷路器的分、合閘緩沖器的壓縮行程調整不當或緩沖不良，引起振動太大，使某相絕緣子斷裂而掉相。
③少油斷路器某相導電桿上部的調整觸點同期螺釘脫扣或銜接部分太短，使斷路器掉相。
(6)運行中嚴重過熱，由下列原因造成
①斷流容量選得偏小，在過負荷的長期運行中發熱。
②觸點表面氧化，動、靜觸點接觸不良，使接觸電阻過大。
③動觸點插入靜觸點的深度不夠，靜觸點的觸指歪斜或壓緊彈簧松弛及支持環裂開變形，使動、靜觸點接觸不緊密，造成接觸電阻增大。
④少油斷路器靜觸點引出導電桿誤墊了鐵墊圈引起渦流發熱。
(7)運行中發現下列異常現象時應立即停止運行
①嚴重漏油，使油面低下而看不到油面時。
②支架絕緣子斷裂或套管炸裂。
③內部發生放電響聲。
④連接點處過熱變色。
⑤瓷絕緣表面嚴重放電。
⑥故障掉閘后，嚴重噴油、冒煙。
(8)運行中指示燈不亮運行中紅燈或綠燈不亮，將影響值班人員對斷路器的監視，當發生故障時也無法進行正確的判斷，通常由下列原因引起：
①燈泡損壞。
②指示回路接觸不良，附加電阻損壞。
③斷路器輔助觸點接觸不良，跳、合閘線圈斷線。
④控制母線的熔體燒斷。
(9)油斷路器合閘后，拉力絕緣子或彈簧斷裂
①若一相拉力絕緣子斷裂，應先將線路負荷轉移到備用電源供電；如無備用電源，應通知用戶停電，再斷開事故斷路器。
②若兩相或三相拉力絕緣子斷裂，可將線路負荷倒至備用電源或通知用戶停電，再斷開上級油斷路器，最后斷開事故油斷路器進行處理。
③如跳閘彈簧斷裂還能切斷油斷路器，應按上述(1)處理；如跳閘彈簧斷裂不能斷開油斷路器，應按上述(2)處理。
