首先我們需要知道漏電保護器的作用：漏電保護器用來在設備發生漏電故障時以及對有致命危險的人身觸電保護，具有過載和短路保護功能，可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。
常見的有1P+N，2P，3P,3P+N，
1P+N漏電保護器

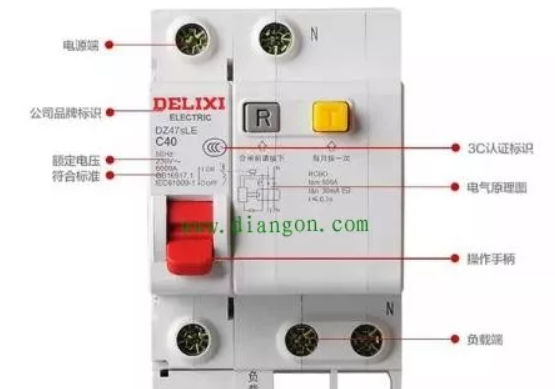

1P+N的相線和中性線N不能接反，因?yàn)檫@種開關脫扣只切斷相線，而中性線依然是連接的，接反的話相線依然是通的，而零線切斷，起不到保護作用了，因?yàn)槭值紫略凼菦](méi)有1P+N的漏電保護器，所以就隨便從網上找了一個，這個還是帶說明的，可以清晰地了解。
2P的漏電保護器
2P的漏電保護器稱之為二級二線式漏電保護器，可以依照配電箱的順序接線，不用擔心反正的問題，因?yàn)?P的漏電保護器兩級都有線路保護作用，也就是相線和中性線都已經斷開，這點和1P+N的不同。它的組成是：一個2片空氣開關加一個漏電模塊。當漏電發生時漏電模塊帶動空氣開關跳閘，相線和中性線都斷開，安全系數更高。從左數第一個箭頭所指的是它的型號，屬于DZ47系列的（家用的基本都是DZ47系列的），第二個箭頭所指的是它的額定電流為16A,第三個箭頭所指的是漏電電流為0.03A，也就是30毫安，人體電流達到50毫安時，就有生命危險，
3P的漏電保護器

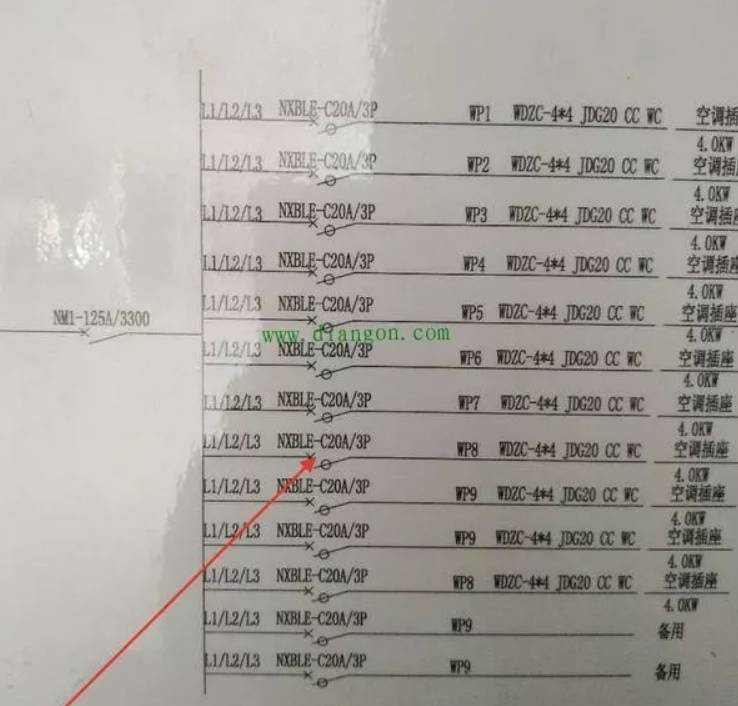

3P的漏電保護器系統圖

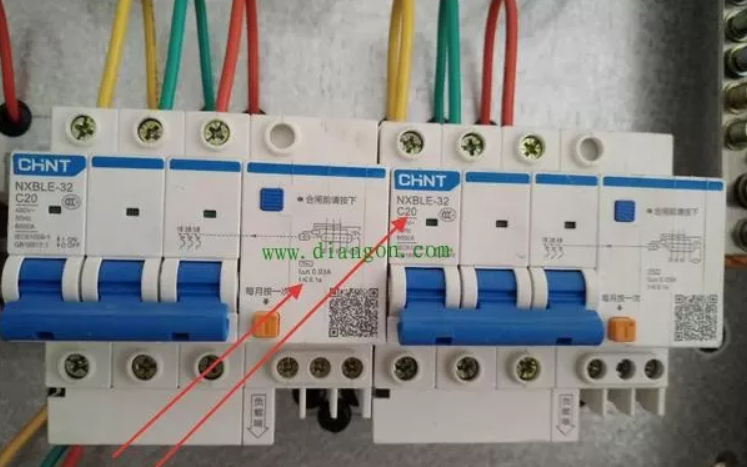

這個漏電保護器就沒有中性線的接入了，直接黃綠紅三相電，，根據這個配電箱的配電系統圖可以看出它是用于空調插座的，這3P漏電保護器和3P+N的漏電保護器區別就是一個有零線一個沒有，沒零線的3P漏電保護器只能接380V，有零線的3P漏電保護器既能接380V又能接220v。

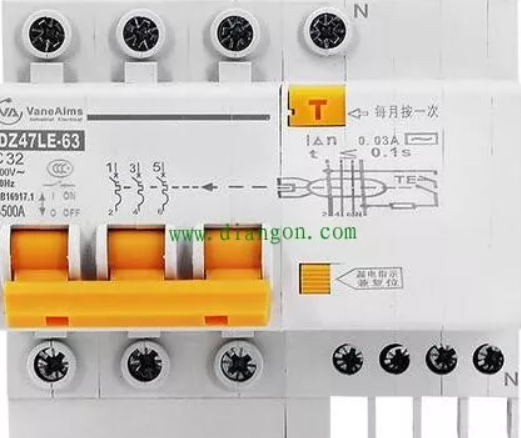

3P+N的漏電保護器
3P+N的漏電保護器就不做過多介紹了，情況類似1P+N的漏電保護器，但是這個是三相電的。
現在我們生活用電一般都采用三相五線制，也就是TN-C-S,也就是從配電室出來之前，中性線和接地保護線已經分開了，也就是中性線和PE線已經徹底分開，家庭用1P+N作為漏電保護其實也沒有問題，但是線路長負載多的話，最好還是選用2P的漏電保護器，個人覺得這樣更為安全可靠。
