采煤機結構、故障診斷與故障機理
采煤機作為大型煤礦機械化采煤作業的主要設備，由于它長期工作在惡劣的環境中，所以發生故障的機率相當高，因此研究有效的采煤機故障及診斷具有重大的現實價值與理論意義。
一、采煤機結構

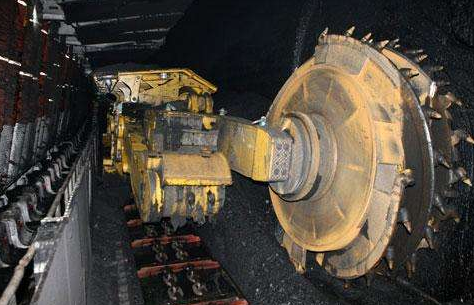

采煤機作為煤礦企業的核心設備，主要實現落煤與裝煤功能。下雙滾筒采煤機主要包括電氣裝置機構、牽引裝置機構、截割裝置機構和附屬裝置機構。電氣裝置作為采煤機的動力部分，主要負責采煤機傳動與牽引兩部分，電氣裝置所使用的電動機都是防爆的，而且采用定子水冷，這樣為保證采煤機安全高效生產。
牽引裝置主要功能是保證采煤機沿著工作面行走，以保證煤能夠及時運輸出去。截割裝置主要功能是通過搖臂上下左右運動來將深層里的煤刮落，通過截割電動機來驅動滾簡，由于滾筒作為采煤機落煤與裝煤的主要裝置。
滾筒上面裝有端盤與螺旋葉片，而螺旋葉片將截齒割下的煤撞到刮板輸送機中。附屬裝置包括底托架、調斜油缸、電氣控制元件與各種控制部件等，它主要用來輔助采煤機其他裝置正確安全的運行，附屬裝置是采煤機安全高效生產的保證，包括各種電器的控制與保護。
另外，由于采煤機不間停地工作，這不可避免地使得電氣裝置、牽引裝置、截割裝置和附屬裝置中所使用到的電動機溫度過高，為了保證采煤機能夠不停歇生產，采煤機上面專門配有供水系統與冷卻系統。
二、采煤機故障機理
1、采煤機機械裝置故障機理
采煤機作為大型復雜機械設備，一方面由于其結構復雜，另一方面其工作環境惡劣，出現機械方面故障不可避免，故障主要表現在軸承與齒輪方面。
（1）軸承出現故障
滾動軸承出現故障主要表現為兩種現象：一是軸承在運轉過程中產生噪聲；二是軸承溫度太高。
a）軸承溫度過高。
當采煤機在工作時，軸承溫度應該維持在正常范圍內，如果用工具測得軸承部位溫度高于允許的范圍，則表明軸承應該進行處理，以防止影響軸承工作，進而影響整個采煤機安全有序的生產。
產生溫度過高的因素包括：驅動的載荷過大：軸承潤滑性能下降；軸承在安裝方面不合格；軸承配件出現故障等等。
b）軸承噪音
在軸承進行來回滾動過程時，發生輕微的響聲屬于正?，F(xiàn)象，如果出現刺耳的噪聲，則軸承很可能出現故障了，此時，應該采取必要的措施對軸承進行故障維修，保證采煤機能夠正常生產。
對于軸承在工作中產生故障的原因比較多，要根據具體現象采取相應的措施。如果軸承在運轉過程中產生噪聲，產生的原因很可能是由于軸承內圈與外圈相互作用面產生了磨損，從而使得軸承的軸線位置不在原來正常工作的位置。另外，當軸承工作時間過長時，有可能它的潤滑性能下降，導致軸承工作時產生摩擦，這樣也將產生故障噪聲。
（2）齒輪出現故障
齒輪在工作中發生故障的形式多種多樣，常見的故障形式主要包括下面幾類
a）齒面磨損。齒面磨損產生的原因可能是機構工作時間過長，導致潤滑性能下降，另外，也有可能是機構在正常工作中，潤滑油中摻入了石?；蛘咂渌s質，從而使得齒面發生磨損。
b）齒面膠合和擦傷。對于齒面膠合和擦傷原因很可能是由于采煤機在進行高負荷工作時，齒面溫度不可避免地會升高，加上長時間工作，一旦沒有及時進行潤滑處理，將導致齒面間的油膜消失，這樣將會使得熔焊在一個齒面的金屬將熔焊在與他相互工作的齒面上，從而使得齒面出現膠合現象。對于一些剛生產出來的齒輪，由于其跟機器磨合時間不夠，很有可能使得齒輪出現擦傷現象。
c）齒面接觸疲勞。由于采煤機齒輪在工作中，它不但有滑動動作也有滾動動作，而滑動動作時將產生兩個方向相反的摩擦力，從而導致齒輪產生脈動載荷。由于脈動載荷在工作中將導致齒輪表面將會產生一種力，我們稱之為剪應力，出現齒面接觸疲勞裂紋的情況主要是來自這種剪應力。若疲勞裂紋慢慢變大，將會導致齒面上的金屬塊脫落，從而出現齒面接觸疲勞現象。
d）彎曲疲勞與斷齒。當采煤機工作載荷較大時，輪齒部位處溫度升高，加上長時間疲勞磨損，將使得輪齒產生裂紋，這種裂紋擴大到其無法滿足高載荷正常工作時，此時將出現輪齒斷齒現象。
2、采煤機液壓裝置故障機理
（1）采煤機不牽引
采煤機不牽引的主要原因有：采煤機液壓系統出現故障；采煤機使用的能油質量不合格；采煤機油管出現故障；采煤機的發動機出現故障等等。
（2）采煤機液壓牽引部過熱
采煤機液壓牽引部出現溫度過高的因素有：冷卻系統中缺少冷卻水；冷卻系統的壓力不夠；冷卻系統管路不通；采煤機中滾動機構過程磨損；油質不符合要求。
（3）采煤機液壓牽引部異常聲響
采煤機液壓牽引部出現異常聲響的主要原因包括油路系統沒有油：油液質量不合格；采煤機的發動機出現故障等等。
三、采煤機故障診斷與預測
（1）采煤機信號參數監測及處理模塊
采煤機信號參數監測及處理模塊：采集采煤機工作過程中的信號參數，并通過數據訪問對象的方法將這些信號參數與數據庫建立起連接.根據診斷系統來確定故障類型，并把這些故障參數轉化為所采用的智能算法表示的信息，然后將這些故障參數通過界面顯示出來并加以報替。例如：將故障參數用紅色圖案加以注釋，正常參數則用黑色圖案加中注釋。
（2）知識獲取模塊
知識獲取模塊的功能包括：將采集到的故障信號參數進行BP神網絡的學習，通過對故障樣本進行訓練，將所得到的有用信息存儲于知識數據庫中，從而有利于建立采煤機故障診斷與故障預測功能模塊。所以說知識獲取模塊主要是為了后期故障診斷與故障預測系統的深入研究做前期準備。
（3）故障診斷與故障預測模塊
故障診斷模塊的功能：采用數據訪問對象的方法提取數據庫中的故障信號參數，對這些故障信號參數進行分析處理，然后通過采煤機故障診斷系統對采煤機進行故障診斷。而故障預測模塊的功能類似，只是通過采煤機故障預測系統對采煤機進行故障預測.最終由采煤機故障診斷與故障預測系統得出的結果來分析采煤機是否發生故障。
（4）解釋模塊
解釋模塊的主要功能是對采煤機故障診斷與故障預測系統得出的結果提供注釋.其解釋模塊功能類似于寫代碼時加以注釋，主要方便用戶閱讀與判斷，而這里用到的解釋模塊同采煤機故障診斷與故障預測知識庫相連接，通過系統來自動對采煤機故障診斷與故障預測結果做出解釋，如果采煤機知識庫中沒有相關方面的解釋內容，則由用戶通過學習采煤機知識庫與實踐經驗來對故障診斷與故障預測結果做出合理的解釋。同時將這些解釋內容也添加到采煤機知識庫中，以保證知識庫的內容的豐富。
（5）故障診斷與故障預測知識庫
采煤機故障診斷與故障預測知識庫主要包括通過實踐經驗得到的知識與所采用的智能算法經過處理后得到的知識。這里采用的智能算法主要為BP神經網絡。采煤機故障診斷與故障預測知識庫在獲取這些知識后，通過不斷完善與更新，保證后期知識推理的正確性。通過BP神經網絡得到的知識主要表現為網絡的連接權矩陣、闡值矩陣。
（6）人機交互界面
人機交互界面作為現場與用戶信息交流的窗口。它主要包括在線數據的實時變化曲線、輸入數據的修改、注釋部分、報警圖案等，為采煤機故障診斷與故障預測研究提供了巨大的方便。
總之，在大型煤礦企業里，采煤機作為其主要復雜大型機械設備，采煤機的正常持續工作與否直接影響著企業的煤礦生產量與經濟利潤。礦下作業最重視生產安全.一旦設備出現故障，會影響生產，更重要的是帶來安全隱患。所以對煤礦采煤機故障診斷的研究是非常重要的。
?
