一、故障匯總
（一）氣源系統故障
1.儀表風線堵塞
由于球閥在儀表分支風線末端有節流作用，風線中贓物在此處易堆積堵塞。致使儀表風壓過低，調節閥不能全開全關，甚至調節閥不動作。
2.空氣過濾減壓閥故障
空氣過濾減壓閥長時間使用贓物太多，減壓閥漏風，減壓閥設定輸出壓力過底，使輸出的儀表風壓小于規定的壓力。致使調節閥動作遲緩，不能全開全關甚至不動作。
3.銅管連接故障
銅管老化漏風，接頭連接處松動或贓物堵死銅管使儀表信號風壓低致使調節閥不動作，不能全開全關，手動狀態閥位不穩定產生調節振蕩。
4.儀表風系統故障
空壓站異常，裝置凈化風罐異常，切水不及時使風線結冰，儀表風線漏風或被贓物堵死，造成裝置儀表風壓過低甚至無風。
5.儀表風支線閥門未開，造成調節閥不動作
這種現象常發生于裝置大修，改造后開車期間。
（二）、電源系統故障
1.電源線接線端子處松動，短路，脫落，極性接反故障
由于現場振動，接線不牢造成接線松動或灰塵太多造成接觸不良使控制室到達現場的信號時有時無，致使調節閥動作混亂產生調節振蕩。
由于接線失誤，設備進水或受潮等原因使電源線接線處短路從而使調節閥接受到的信號比調節器的信號偏低，造成調節閥不能全開全關。
2.電源線中間接頭或中間受傷處故障
電源線受環境的振動、外力的拉扯，絕緣膠帶失效絕緣性能下降及接頭進水高溫烘烤等原因使電源線接頭松動或似斷非斷，電源線之間短路或?qū)Φ囟搪?，接線頭或電源線斷裂。致使調節閥動作不連續，不能全開全關，不動作。在維修過程中電源線中間接頭接反，造成調節閥不動作。
3.調節閥不受調節器控制故障
在裝置大修，改造后開車過程中電源線接錯或控制室內組態有錯誤造成調節閥不受調節器控制。
（三）、電氣轉換器故障
1.零點、量程不準
由于安裝調試不準或現場振動、溫度變化等原因使轉換器輸出信號的零點、量程不準。致使調節閥不能全開全關，泄露量大，限量等現象。
在對轉換器現場調校中首先應保證轉換器信號小表指示準確。平常應對信號小表進行維護。
2.節流孔堵塞
儀表風贓物堵塞節流小孔。致使調節閥不動作。
3.輸出不線性
由于轉換器中的線圈、部件老化或受現場振動、環境溫度的影響，使轉換器的輸出不線性，致使在對其進行零點、量程調節過程中不能達到要求值，調節閥動作不線性，不能全開全關。
二、閥門定位器故障
（一）、電氣閥門定位器
1.零點、量程不準
由于定位器安裝過程中調試不準或現場振動、溫度變化及調節閥閥桿行程改變，反饋桿位置的改變等原因使調節閥最小開度和最大開度與控制室的信號不一致。致使閥門定位器輸出的信號不能使調節閥全開全關，造成泄露量大，限量等現象。
在對定位器現場調校中首先應保證調節閥動作良好，反饋系統安裝牢固動作良好，然后通過標準信號來進行調整。使調節閥的行程與控制信號一致。
2.節流孔堵塞
贓物堵塞節流孔。使定位器無輸出信號，導致調節閥不動作。
3.噴嘴、擋板間有贓物
受現場環境的影響，定位器使用一段時間后會附著一層灰塵，影響噴嘴擋板的背壓，從而影響定位器的輸出。造成調節閥狀態不穩，產生震蕩。
4.密封不好
長期使用的定位器各種緊固螺母、密封墊片易發生松動、老化現象，造成定位器漏風。使調節閥不能全開全關，閥位不穩，產生調節振蕩。
5.反饋桿故障
長期運行中反饋桿緊固螺母逐漸松動甚至脫落，造成反饋桿松動、歪斜、與固定件卡碰、脫落。使被控參數難以穩定特別在調節閥動作要求準確的溫度控制中產生較大影響。
6.固定螺母松動
定位器固定螺母安裝不牢產生松動，造成定位器歪斜，影響反饋桿動作，造成卡碰現象。使調節閥動作不穩定，產生限位等現象。
定位器中各種彈簧的緊固螺絲在震動環境下松動，改變了彈簧的預緊量，影響彈簧的張力和狀態。使定位器的零點量程發生改變，定位器不線性，致使調節閥不能全開全關，調節閥動作不線性。
7.永久磁鐵位置發生變化
由于受到外力作用，使兩塊磁鐵的位置發生變化，改變了磁場的位置，是線圈受力不平衡，定位器輸出不線性，致使調節閥動作不線性。磁鐵吸附雜質如鐵銷等，形成卡碰阻礙擋板的移動，使定位器的輸出不準，從而使調節閥動作與控制信號不一致。
（二）、智能定位器
1.反饋桿故障
反饋桿緊固螺母松動甚至脫落，造成反饋桿松動、歪斜、與固定件卡碰、脫落。使調節閥動作遲緩，波動頻繁，調節閥限位甚至失去控制。
定位器固定不牢發生歪斜松動，影響反饋桿的活動，造成卡碰現象使調節閥限位。
反饋板上的限位彈簧脫落，或反饋桿從中脫出，造成反饋桿與反饋板接觸不良，產生滯后，造成調節閥動作頻繁。使被控參數難以穩定特別在調節閥動作要求準確的溫度控制中產生較大影響。
2.定位器調校不好
調校中中間位置沒有找好，手動輸出時調節閥沒有去開全關，氣開氣關選擇不對等。使調節閥不能全開全關，造成泄漏量大，限位等現象。
3.調校方式不對
由于智能定位器的調校復雜，時間長，而且需要多次全開全關，對工藝波動大，因此調校時應把調節閥切出，特別是在調?？刂茰囟鹊恼{(diào)節閥一定要離線調整。

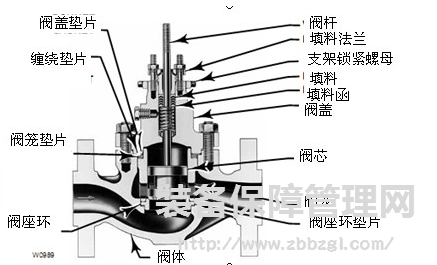

（三）、調節閥本身故障
1.調節閥漏量問題
調節閥漏量大，調節閥全關時閥芯與閥座之間有空隙，造成閥全關時介質的流量大，被控參數難以穩定。
在調節閥調校中調節閥行程調節不當或閥芯長時間使用造成閥芯頭部磨損腐蝕。通常向下調節閥桿減小空隙達到減少泄漏的目的。
閥芯周圍受到介質的腐蝕比較嚴重，閥芯受介質中焊渣、鐵銹、渣子等劃傷產生傷痕。應取出閥芯進行研磨，嚴重的應該更換新閥芯。
閥座受到介質的腐蝕比較嚴重，或介質中焊渣、鐵銹、渣子等劃傷產生傷痕，閥座與閥體間的密封被破壞。應取出閥座進行研磨，更換密封墊片，嚴重的應該更換新閥。
閥內有焊渣、鐵銹、渣子等贓物堵塞，使調節閥不能全關，應拆卸調節閥進行清洗，同時觀察閥芯閥座是否有劃傷磨損現象。
套筒閥閥芯與閥座間的密封墊片損壞，碟閥的密封圈損壞使調節閥全關時節流間隙比較大。
2.調節閥盤根故障
閥桿與盤根間的摩擦力使調節閥小信號難以動作，大信號跳躍振動，造成調節過程中調節閥波動較大，參數難以穩定。摩擦力大時造成調節閥單向動作甚至不動。日常維護中應該定期增加潤滑油或潤滑脂，盤根老化嚴重，泄露嚴重的應該更換盤根。
3.閥桿與連接件的連接問題
閥桿與連接件松動或脫落，由于現場震動或連接件緊固螺母松動，閥桿太靠下與連接件連接部分太少，在運行中閥桿與執行機構推桿不同步或脫落不動，影響調節閥動作甚至失靈。
4.閥座有異物卡住或堵死
5.調節閥膜頭故障
調節閥的波紋膜片長時間使用老化變質，彈性變小，密閉性變差，甚至產生裂紋漏風嚴重。壓縮彈簧老化彈性系數改變，甚至斷裂。
6.調節閥控制系統中PID參數的設定
PID設定不當影響調節閥的動作甚至造成調節閥震蕩調節，影響閥的使用壽命。
7.工藝狀態的確認
在調節閥漏量大時，確認副線閥門是否全關，調節閥限量時，確認調節閥前后的閥門開啟程度。在被控參數變化頻繁時確認工藝流程是否存在大的波動。
8.調節閥維修問題
在對加熱爐燃料油調節閥進行維修時，最好把調節閥切出投用副線運行，以防影響生產。如果不切出可開一點副線閥，維修時一定確保不因調節閥全關而使?fàn)t子熄火。
三、維修匯總
（一）、調節閥不動作
●1原因 : 無氣源或氣源壓力過小。
措施: 應首先檢查氣源( 儀表空氣) 是否通暢，氣源壓力是否達到該閥使用要求。
●2原因: 有氣源，無輸出信號氣壓力。
措施1：對電控智能調節閥， 檢查閥門智能定位器控制信號線電源，用數字萬用表測量中控室來控制電源信號 DC4-20mA 是否正常， 如不正?；驔]有， 檢查 PLC 系統、線路等故障， 如果正常應更換閥門定位器。
措施2：對機械控制器或定位器， 應更機械壓力控制器或定位器。
措施3： 對機械控制器的調節閥， 檢查調節閥安裝管路上介質的信號采集管路閥門是否全開或泄漏嚴重，如果有異常應及時處理。
●3原因 : 輸出信號氣壓力正常，仍不動作。
措施1： 檢查氣動隔膜執行機構的隔膜是否有嚴重漏氣現象， 如果漏氣， 應及時更換隔膜及相關密封件。
措施2：如果檢查隔膜完好沒有漏氣， 則應是主閥閥芯與襯套、閥座卡死，應解體檢查主閥，清理雜物。
措施3：閥桿彎曲變形嚴重， 應解體檢查主閥， 根據檢查情況更換處理。
措施4： 信號氣源管路有泄漏，檢查處理漏點。
措施5： 信號放大器故障或調整不當， 主氣源未通過放大器進入隔膜腔，應及時調整或更換放大器。
（二）、調節閥工作時產生調節震蕩、控制不穩定
●1原因 : 氣源壓力變化較大或過濾器、減壓閥工作不正常。
措施1：檢查壓縮空氣系統運行狀態。
措施2：檢查更換過濾器或減壓閥。
●2原因 : 氣源壓力穩定，信號壓力不穩。
措施1：電控智能定位器故障， 對定位進行初始化標定，標定后如果還不穩定，應更換智能定位器。
措施2：更換智能定位器后如果還不穩定， 應對 PID#參數整進行整定。
措施3：對機械控制器或定位器， 應更換機械控制器或定位器，并對控制器進行調定。
措施4：更換機械控制器或定位器后仍不穩定， 應檢查更換信號氣源放大器，并進行調定。
●3原因 : 氣源、 信號壓力均穩定， 但調節閥工作仍不穩定。
措施1：檢查氣動隔膜執行器的氣密性。 仔細檢查驅動推桿密封是否有輕微漏氣現象， 如果存在漏氣應解體更換密封；解體檢查隔膜是否有劃傷、刺傷而造成的輕微漏氣現象，如有漏氣應更換隔膜。
措施2：仔細檢查定位器與主閥連接部位是否有間隙，應重新更換或緊固定位器與主閥的相關連接件。
措施3：用肥皂水仔細檢查信號氣管路是否有輕微漏氣現象，一旦發現應及時處理。
措施4： 信號氣源放大器調定不合理， 調整信號氣源放大器平衡螺釘。
措施5：調節閥運動機構( 包括主閥和氣動隔膜執行器) 阻力過大， 應解體主閥， 檢查更換異常元件， 包括閥芯、閥座、閥桿、閥桿密封及驅動推桿。
措施6：檢查氣動隔膜執行機構內壓力平衡彈簧是否損壞，檢測彈簧是否已疲勞變形，如果存在異常應更換壓力平衡彈簧。
（三）、調節閥動作遲緩
●1原因 : 閥體內有黏物堵塞。
措施：解體主閥體，清理閥體內黏物。
●2原因 : 閥桿填料變質硬化或石墨、石棉填料潤滑油干燥。
措施：解體主閥體，更換閥桿填料。
●3原因 : 填料加得太緊，摩擦阻力增大。
措施1：將閥桿填料壓緊螺母調松后， 往復動作主閥多次，在將閥桿填料壓緊螺母調整至合適力矩。
措施2：如果措施 1 沒有效果， 更換閥桿填料， 將閥桿填料壓緊螺母調整至合適力矩。
●4原因 : 閥桿不直導致摩擦阻力大。
措施：主閥解體，更換閥桿。
●5原因 : 氣動隔膜執行器隔膜或信號氣管路有輕微漏氣。
措施：更換氣動隔膜執行器隔膜，處理信號氣管路漏氣。
（四）、調節閥動作正常， 工藝控制參數異常
●1原因 : 調節閥閥芯脫落。
措施：解體檢查調節閥主閥體，根據檢查情況恢復閥芯脫落。
●2原因：閥芯與閥桿連接部位發生相對移位，但未脫開。
措施：解體檢查調節閥主閥體，根據檢查情況恢復閥芯位置。
●3原因 : 調節閥閥桿斷裂。
措施：解體檢查調節閥主閥體，更換閥桿。
●4原因 ：調節閥閥芯內有污物堵塞。
措施：解體檢查調節閥主閥體， 清理閥芯內污物。
●5原因 : 被控制介質系統其他控制參數不合適。
措施：調整系統控制參數在設計要求范圍內。
來源：國家安全監管總局
?
轉載請注明出處。
