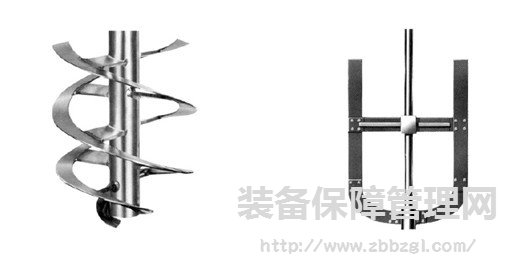

攪拌軸要承受扭轉和彎曲聯合作用，其中以扭轉作用為主，所以在工程應用中常用近似方法進行強度計算。即假定軸只承受扭矩的作用，然后用增加安全系數以降低材料的許用應力來彌補由于忽略受彎曲作用所引起的誤差。軸受扭轉時，其截面上產生剪應力。軸扭轉的強度條件是：
(1.1)
式中 tmax——截面上最大剪應力，MPa；
Tθ——軸所傳遞的扭矩，N•mm；
Wp——抗扭截面系數，mm3；
[t]k——考慮有彎曲作用的材料扭轉許用剪應力，MPa。
在靜載荷作用下，鋼材的扭轉許用剪應力[t]與拉伸許用應力[σ]有如下關系：
[t]=(0.5~0.6)[σ]
在工程上常根據有關標準、規范選取。由于攪拌軸除受扭轉作用外，也常受彎曲作用，而且所受的不是靜載荷，所以許用剪應力[t]k常規定得更低一些，
例如對Q235-A鋼，取[t]k=12~20MPa。
當已知攪拌軸所傳遞的扭矩Tθ和軸材料的許用剪應力[t]k后，就可由式（1.1）求出軸的抗扭矩截面系數Wp。
即
Wp=Tθ/[t]k
對于實心軸，Wp=πd^3/16，便可計算出軸的直徑。
