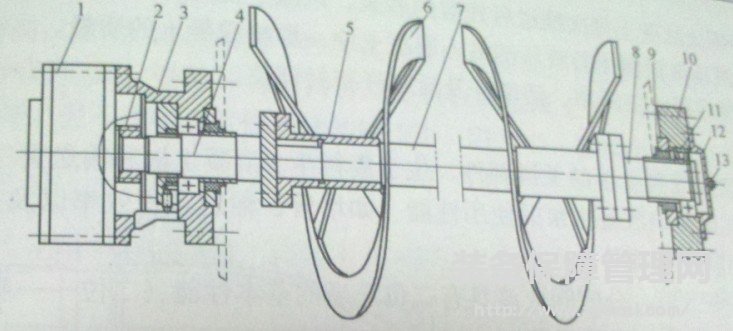

為了防止軸產生過大的扭轉變形，以免在運轉中引起振動，造成軸封失敗，應該將軸的扭轉變形限制在一個允許的范圍內，這就是設計中的扭轉剛度條件。為此，攪拌軸要進行剛度計算。工程上以單位長度的扭轉角不得超過許用扭轉角作為扭轉剛度條件。即
式中 ψ°——軸扭轉變形的扭轉角，（°）/m；
Jp——軸截面的極慣性矩，mm4；
Go——軸材質的剪切彈性模量，MPa，對于碳鋼及合金鋼，Go=8.1×104MPa；
[ψ°]——軸扭轉變形的許用扭轉角，（°）/m；
從上式可以看出，扭轉角ψ°的大小與扭矩Tθ成正比，與Go Jp成反比。Go Jp越大，扭轉變形量越小。
工程上將Go Jp稱為扭轉剛度。
對于許用扭轉角一般取值如下：
（1）在精密穩定的傳動中，[ψ°]取(1/4~1/2)（°）/m。
（2）在一般傳動和攪拌軸的計算中，[ψ°]取(1/2~1)（°）/m。
（3）在精度要求低的傳動中，可取[ψ°]＞1（°）/m。
由強度和剛度條件計算出軸徑后，在確定軸的結構尺寸時還必須考慮到軸上因開有鍵槽或孔等引起的橫截面局部削弱，因此軸的直徑應按計算直徑給予適當增大。
