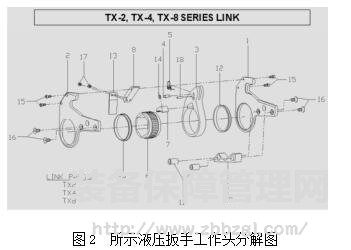

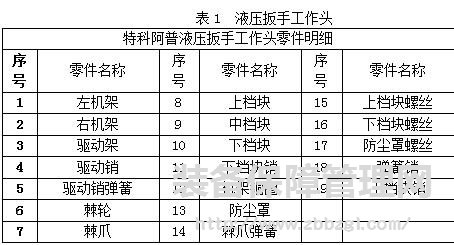

液壓扳手是由動力頭、工作頭、液壓扳手專用泵以及高壓油管，快速接頭組成。通過高壓油管，液壓泵將動力傳輸?shù)焦ぷ黝^，驅動工作頭旋轉螺母的擰緊或松開。動力頭油缸輸出力，油缸活塞桿與傳動部分組成運動體，油缸中心到傳動部件中心這個距離是液壓扳手放大力臂。油缸出力乘以力臂，就是液壓扳手理論輸出扭矩，由于摩擦阻力存在，液壓扳手實際輸出扭矩要小于理論輸出扭矩。液壓扳手工作頭分解圖如圖2所示，可按照表1的序號來對應工作頭零件解析圖上的數字。

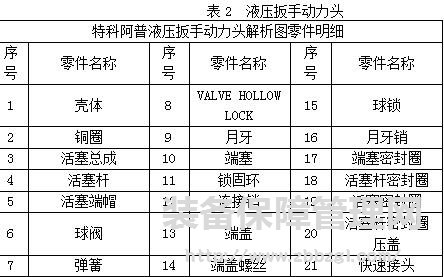

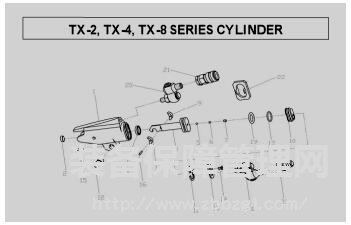

液壓扳手動力頭分解圖如圖3所示，可按照表2的序號來對應動力頭零件解析圖上的數字。
圖3 所示液壓扳手動力頭分解圖
液壓扳手分為兩大類：中空液壓扳手、方頭液壓扳手。方頭液壓扳手配合標準套筒使用，為通用型液壓扳手適用范圍廣；中空液壓扳手厚度較薄，特別適用于空間比較狹小的地方。適用于電力（核電、風電、水電、火電等）領域。
方頭液壓扳手特點：采用高科技航天材料及超高強度合金鋼制造，一體成型機身，全面加強機身強度、韌性可360°×180°旋轉的油管接頭，無使用空間限制，自由操作；扳機式鎖扣，輕松按動，可隨心所欲地將360°微調式反作用力臂定于堅固的支點上；采用精密棘輪，精度高達±3%

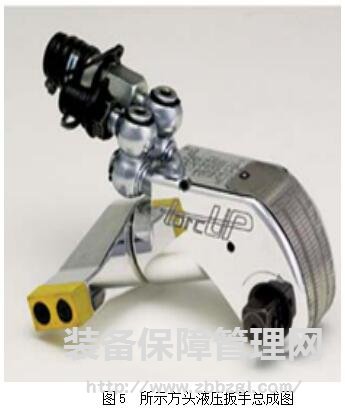

中空液壓扳手特點：方頭采用超高強度輕金屬，薄型設計，雙作用，高速，大轉角卡接式，互換插件，不需特殊工具，扭矩重復精度高達±3%，360°×180°的旋轉軟管接頭，適合緊湊場合方便定位，扳手件強度設計充分，整體反作用力臂，較少的活動部件，耐用，可靠，可擴展的米制、英制六角插件和套筒，可實現一個動力頭配備多個插件。如圖4所示中空液壓扳手總成圖，如圖5所示方頭液壓扳手總成圖。
方頭液壓扳手特點：采用高科技航天材料及超高強度合金鋼制造，一體成型機身，全面加強機身強度、韌性可360°×180°旋轉的油管接頭，無使用空間限制，自由操作；扳機式鎖扣，輕松按動，可隨心所欲地將360°微調式反作用力臂定于堅固的支點上；采用精密棘輪，精度高達±3%
中空液壓扳手特點：方頭采用超高強度輕金屬，薄型設計，雙作用，高速，大轉角卡接式，互換插件，不需特殊工具，扭矩重復精度高達±3%，360°×180°的旋轉軟管接頭，適合緊湊場合方便定位，扳手件強度設計充分，整體反作用力臂，較少的活動部件，耐用，可靠，可擴展的米制、英制六角插件和套筒，可實現一個動力頭配備多個插件。如圖4所示中空液壓扳手總成圖，如圖5所示方頭液壓扳手總成圖。
圖4 所示中空壓扳手總成圖
