電氣控制與PLC技術的應用
摘 要：針對傳統數控車床在自動化控制功能方面的薄弱，以CK6140普通數控車床為對象，詳細探討了數控車床的電氣控制，基于PLC實現了數控車床的自動化改造功能，給出了詳細的電氣化、自動化改造的方案和控制結構，對于進一步提高PLC自動化控制技術在電氣控制領域中的應用具有較好的借鑒意義。
1 引言
隨著可編程邏輯控制器（PLC）技術的逐漸發展，很多工業生產要求實現自動化控制的功能，都采用PLC來構建自動化控制系統，尤其是對于一些電氣控制較為復雜的電氣設備和大型機電裝備，PLC在電氣化和自動化控制方面具有獨到的優勢，如順序控制，可靠性高，穩定性好，易于構建網絡化和遠程化控制，以及實現無人值守等眾多優點。基于此，PLC技術逐漸成為工業電氣自動化控制的主要應用技術。
本論文主要結合數控機床的電氣化功能的改造，詳細探討數控機床電氣化改造過程中基于PLC技術的應用，以及PLC技術在實現數控機床自動化控制功能上的應用，以此和廣大同行分享。
2 數控機床的電氣化改造概述
2.1 數控機床的主要功能
數控機床是實現機械加工、制造和生產中應用的最為廣泛的一類機電設備。數控機床依托數控化程序，實現對零部件的自動切削和加工。但是目前我國仍然有超過近1000萬臺的數控機床，主要依靠手動控制完成切削加工，無法實現基本的電氣化和自動化控制。為此，本論文的主要的目的是基于PLC控制技術，實現數控機床的電氣化改造，主要實現以下功能：
（1） 數控機床的所有電機、接觸器等實現基于PLC的自動化控制；
（2）數控機床的進給運動由PLC控制自動完成，無需人工手動干預；
（3） 自動檢測零部件切削過程中的相關參數，如加工參數、狀態參數等等；
（4） 結合上位機能夠?qū)崿F(xiàn)對數控機床的遠程控制，以達到無人值守的目的。
2.2 電氣化改造的總體方案
結合上文對于數控車床的電氣化、自動化改造的功能要求，確定了采用上位機與下位機結合的自動化改造方案。該方案總體結構分析如下：
（1） 上位機借助于工控機，利用工控機強大的圖像處理能力，重點完成數控車床的生產組態畫面顯示，以及必要的生產數據的傳輸、保存、輸出，同時還要能夠?qū)崿F(xiàn)相關控制指令的下達，確保數控車床能夠自動完成所有切削加工生產任務。
（ 2）下位機采用基于PLC技術的電氣控制模式，由傳感器、數據采集板卡負責采集數控車床的生產數據、環境數據、狀態數據等所有參數，由PLC實現對相關數據的計算，并傳輸給上位機進行相關數據的圖形化顯示和保存；另一方面，PLC控制系統還接收來自于上位機的控制指令，實現對數控車床的遠程控制。
（3） 對于數控車床最為關鍵的控制――進給運動的控制，利用PLC+運動控制板卡的模式實現電氣化和自動化的控制。具體實現方式為：選用合適的運動控制板卡，配合PLC的順序控制，對進給軸電機實現伺服運動控制，從而實現對數控車床進給運動的自動化控制。
3 數控車床電氣化自動控制改造的實現
3.1 系統改造結構設計
數控車床的電氣化自動控制改造，其整體結構主要由以下幾個部分構成：
3.1.1 底層設備
底層設備主要包括兩個方面，首先是實現數控車床自動切削加工運轉等基本功能的必要電氣、機電設備，如電源模塊、電機模塊等，這些機電設備能夠保證數控車床的基本功能的穩定可靠的實現；
其次，底層設備還包括各類傳感器，比如監測電機轉速、溫度的速度傳感器和溫度傳感器，監測進給軸運動進給量的光柵尺等，這些傳感類和數據采集類設備為實現數控車床自動化控制提供了基礎數據源。
3.1.2 本地PLC站
本地PLC站主要負責接收底層傳感設備傳送過來的傳感參數、狀態參數及其他檢測參數，通過內部程序的運算，判斷整個數控車床的工作狀態，并將其中的重點參數上傳到遠程控制終端進行數據的圖形化顯示、存儲、輸出打印等操作；
另一方面，本地PLC站同時還接收來自于遠程控制終端所下達的控制指令，比如停機、啟動等控制指令，PLC站通過對相應執行器（比如電機）的控制，從而實現自動化控制的功能。
3.1.3 遠程控制終端
遠程控制終端主要是依賴于工控機實現的上位機數據管理和狀態監控，需要專門開發一套面向數控車床加工、生產和自動控制的軟件程序，以實現對數控車床的遠程化、網絡化、自動化控制，真正實現無人值守的功能。
基于PLC的數控車床電氣自動化改造框圖

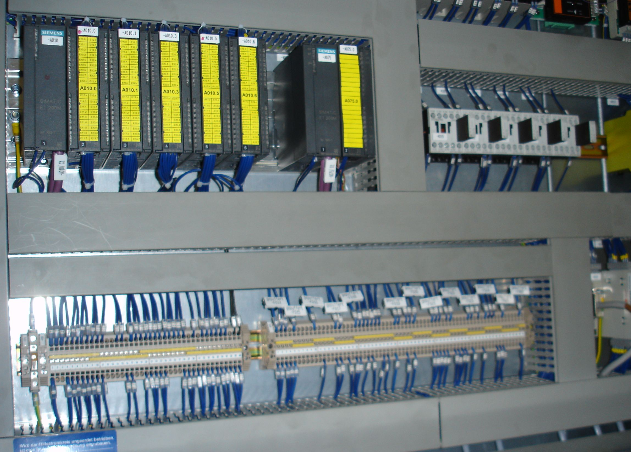

3.2 PLC電氣控制系統的設計實現
本研究論文以CK6140普通數量機床為具體研究對象，詳細探討其電氣化、自動化控制的改造。通過上文對機床改造方案和結構功能的分析，可以確定整個機床電氣化、自動化改造，一共需要實現14個系統輸入，9個系統輸出。
結合控制要求，這里選用日本三菱公司的FX2N-48MR型PLC，輸入回路采用24V直流電源供電方式。根據對數控機床的各模塊控制功能的分析，選用合適的接觸器、繼電器、開關、輔助觸點等電氣控制元件，與PLC共同實現對電氣設備的控制，比如PLC通過接觸器控制電機模塊，PLC通過繼電器控制電磁閥等部件，從而完成基于PLC控制的數控車床電氣化改造。
4 結語
隨著電氣設備的越來越復雜，工業生產對于電氣控制的要求也越來越高，基于PLC的自動化控制技術得到了廣泛的應用，逐漸成為了當前工業自動化生產控制中的主流技術之一。采用PLC技術最大的優勢在于實現自動化控制同時具有較高的可靠性和抗干擾能力，極大的避免了由于采用單片機技術而造成的系統不穩定現象。
本論文結合電氣控制詳細探討了PLC自動化技術的應用，給出了具體的系統設計實例，對于進一步提高PLC自動化技術的工業化應用具有很好的指導和借鑒意義。
參考文獻：
[1]楊桓英.水電廠滲漏排水系統的智能控制[J].東北水利水電，2007（08）：29-31. 文/中國論文網
