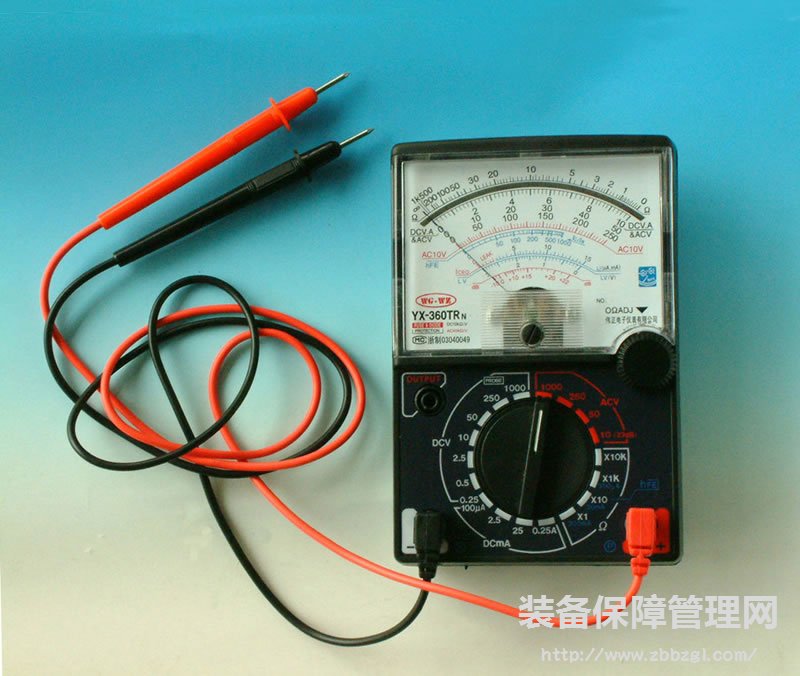

指針系儀表分為磁電式和電磁式兩種，現在的指針萬用表都是以磁電式儀表為主，由于電磁式儀表靈敏度較低,所以電磁式儀表一般應用在工業用電的電壓表和電流表中,磁電式儀表根據磁路不同分為，內磁，外磁，內外磁，三種，其中外磁表頭的指針萬用表很容易受到外磁場的干擾而引起測量不準現象，所以外磁表頭的指針萬用表一般會在萬用表后蓋板上設計一塊金屬屏蔽板，金屬屏蔽板的作用就是屏蔽外界電磁場干擾讓表頭測量的更佳精準，因為外磁表頭很容易引入外界電磁場干擾，而引起測量不準現象，所以通過在萬用表后蓋板上加裝金屬屏蔽板來進行外磁屏蔽，從而讓外磁表頭測量的更佳精準，而內磁表頭一般是不會設計的，因為內磁表頭不易引入外磁場干擾,內磁表頭抗干擾能力強。
磁電式儀表的內部構成：
磁電式儀表內部有兩部分組成一部分是可動部分一部分是固定部分,固定部分：動圈,定圈, 可動部分：彈簧游絲,指針,阻尼裝置,這兩部分組成，其中動圈和定圈的作用主要是通入電流產生磁場力，彈簧游絲的作用主要是產生反作用力矩帶動表針偏轉，阻尼器的作用是，當指針受到磁場力的作用而偏轉時會產生一定的慣性而阻尼器的作用就是吸收這部分慣性讓指針可以盡快的停止在某一點上以達到快速讀數的目的。
磁電式儀表的工作原理：
現在所有機械式萬用表（即指針萬用表）都是磁電式儀表，磁電式儀表根據磁路不同,分為內磁，外磁，內外磁三種，其工作原理是：當有電流通入表頭內部的動圈時會產生一個磁場力也就是我們所謂的（轉動力矩），這個磁場力（轉動力矩）會帶動表頭內部的彈簧游絲，彈簧游絲會帶動指針偏轉，根據通入表頭動圈電流大小不同,產生的磁場力強弱也不同,從而游絲帶動指針偏轉的幅度也不同,也就是說,通入動圈電流越大,產生的磁場力越強,所以彈簧游絲帶動指針偏轉的幅度也就越大說明被測信號很大，反之,通入動圈電流越小產生的磁場力越弱,所以游絲帶動指針偏轉的幅度也就越小說明被測信號很小,通過這個原理實現測量信號的大小.同樣彈簧游絲也要產生一個力矩，那么就是反作用力矩，簡單的來講，我們知道指針偏轉是受到磁場力（轉動力矩），指針就是靠磁場力這個（轉動力矩），才發生偏轉，但是必須還有一個力矩那么就是彈簧游絲產生的反作用力矩，產生一個與轉動力矩（磁場力）相反的力矩（我們稱為反作用力矩），當轉動力矩（磁場力）和游絲產生的反作用力矩相抵消時，指針停止，如果光有轉動力矩（磁場力）沒有游絲產生的反作用力矩的話，不管測量的信號有多大，指針都會偏轉到頭,所以說，如果游絲出現問題，就會出現一些比如，測量信號不準，指針偏轉幅度較大或很大，這些故障,應該注意這點...
本文以國產MF-47為例講解指針表原理與維修：
MF-47型指針表的表頭是一個微安（μA）級的直流電流表，它的滿偏轉度為46.2微安，也就是說表頭滿篇電流為46.2微安，其工作原理：當有電流信號流過表頭，表針會受到磁場力的作用而偏轉，（因為有電流的地方就會產生磁場）根據磁場力大小不同，表針偏轉的幅度也不同，也就是說，流過表頭電流越大產生的磁場力越強，所以游絲帶動表針偏轉的幅度也就越大，流過表頭電流越小，產生的磁場力越弱所以游絲帶動表針偏轉的幅度也就越小，它們成正比關系。
指針萬用表調零方法與調零原理：
機械調零：指針沒有指向0位使用螺絲刀擰動機械調零旋鈕將指針歸0，機械調零原理：機械調零旋鈕內部接著一個機械調零螺絲，通過擰動機械調零旋鈕相當于擰動機械調零螺絲，從而將指針歸0
歐姆調零：將萬用表打到電阻擋，因為在萬用表里只有電阻擋才用內部電池工作，短接表筆相當于短接內部電池有電流流過表頭，表針偏轉，表針沒有指向0位，擰動電阻調零電位器將指針歸0，歐姆調零原理：電阻調零電位器控制一個可調電阻，通過擰動電阻調零電位器相當于改變可調電阻的電阻值從而改變流過表頭電流大小來進行調零。
測量原理： DC:直流 AC：交流
DCV直流電壓擋測量原理：通過與表頭串聯電阻分壓來擴大電壓擋測量量程，因為測量的是直流信號，所以不用走半波直接可以走表頭來測量，通過改變直流電壓擋中串聯分壓電阻的阻值就可以改變測量量程的范圍。
DCmA直流電流擋測量原理：通過與表頭并聯電阻分流來擴大電流擋測量量程，改變直流電流擋中并聯分流電阻的阻值就可以改變測量量程的范圍。
ACV交流電壓擋測量原理：通過與表頭串聯電阻分壓來擴大交流電壓擋測量量程，在走半波整流電路將交流信號整流變?yōu)橹绷餍盘柫鬟^表頭來測量，因為指針表的表頭是一個直流電流表，表頭無法流過交流信號所以必須要在交流電壓擋中加上一個半波整流電路做整流器將被測量的交流信號經過整流器變?yōu)橹绷餍盘柫鬟^表頭來測量，所以說測量一次交流電就要經過整流二極管整流一次，交流電壓擋必須走整流器將被測量的交流信號整流變?yōu)橹绷餍盘柫鬟^表頭來測量。 相當于是在直流電壓擋的電阻串聯分壓來擴大電壓擋量程基礎上加裝整流器，構成交流電壓擋。
交流電正半周時經過D1整流將交流信號整流變?yōu)橹绷餍盘柫鬟^表頭來測量，交流電負半周時經過D2整流，這里的D2是為了保護D1整流二極管，為了防止 交流電正負半周時都經D1整流，由于交流電壓信號過大很容易將D1擊穿，所以加了一個D2整流二極管，這樣的話正半周時經過D1整流將交流信號變?yōu)橹绷餍盘柫鬟^表頭來測量，負半周時經過D2整流將交流信號整流變?yōu)橹绷餍盘柫鬟^表頭來測量。
Ω電阻擋測量原理：電阻擋是在萬用表里唯一使用電池工作的檔位，指針表內部有兩塊電池一塊1.5V一塊9V，電阻擋共分為五個量程，其中RX10K使用內部9V RX1K RX100 RX10 RX1四個檔位共用內部1.5V，如果被測電阻阻值很大，則流過被測電阻的電流就很小，這時候表針偏轉的幅度就很小說明被測電阻阻值很大，如果被測電阻阻值很小，則流過被測電阻的電流就很大，這時候表針偏轉的幅度也就很大，說明被測電阻的阻值很小。
MF-47萬用表保護電路：
1：表頭保護：表頭鉗位保護，利用兩只IN4001硅整流二極管并聯構成雙向限幅二極管接入表頭目的是防止勿用電流擋去測量電壓而燒表頭這樣的話輸入電壓信號會被雙向限幅二極管牽制在0.7V即硅二極管導通電壓，從而來保護表頭。表頭跨接電容C1作用是給表頭濾波，防止流過表頭的直流信號有雜波影響測量誤差，或起到阻尼的作用。R1是限流保護電阻，防止流過表頭電流過大而燒表頭。
2：所有檔位使用閉路式分流器：直流電壓擋。交流電壓擋，直流電流擋所有分壓電阻和分流電阻都是串聯起來的這樣的話一只分壓電阻或分流電阻損壞該檔位所有量程都是無法使用的。
3：輸入保險管：FUSE 250V/0.5A輸入電流值大于（AC/DC）0.5A該保險管會自動熔斷，以達到保護后級電路目的。
指針萬用表故障維修：
現在的所有指針萬用表都是磁電式儀表，磁電式儀表是由：動圈，定圈，阻尼器，彈簧游絲，以及指針幾部分組成，其中動圈和定圈的作用是通入電流產生磁場力，彈簧游絲的作用是產生反作用力矩帶動指針偏轉，阻尼器的作用是當指針受到磁場力的作用而偏轉時會產生一定慣性而阻尼器的作用就是吸收這部分慣性讓指針可以盡快的停止在某一點上以達到快速讀數的目的。
表頭故障維修：
故障1：指針無法偏轉，首先要檢查萬用表保險管，防止內部輸入保險管被燒斷引起沒有電流輸入，從而導致表針無法偏轉，第二步，如果保險管正常，則要試試所有檔位，即直流電壓擋，交流電壓擋，直流電流擋，看看所有檔位測量的時候指針是否都無法偏轉，如果所有檔位在測量時指針都無法偏轉則說明故障在表頭，因為保險管是好的，但是所有檔位都無法用，這么說的話，萬用表內部直流電壓擋串聯分壓電阻，和交流電壓擋串聯分壓電阻和整流器，以及電流擋的分流電阻不可能全部損壞，所以說，指針不動的原因就是由于表頭有問題引起的，檢查方法如下，可以通過測量表頭滿篇電流，當然如果覺得麻煩的話可以采取更換一個同樣大小的表頭。
故障2：指針偏轉幅度較大,如果測試中發現，所有檔位測量信號的時候，指針偏轉幅度都很大，超過測量中的實際值，排除，保險管有問題，排除萬用表內部電池有問題，在排除內部分壓分流電阻有短路或開路現象，則要檢查表頭，重點檢查對象，指針連接的平衡錘，彈簧游絲，彈簧游絲是重點檢查的對象，因為我們知道游絲的作用是產生反作用力矩帶動指針偏轉，而讓指針偏轉的是磁場力，磁場力又稱為轉動力矩，光有轉動力矩的話沒有游絲產生的反作用力矩的話，不管測量的信號有多大指針始終偏轉到頭，我曾經講過，如果游絲損壞就會出現測量信號的時候指針偏轉幅度較大，就是由于游絲損壞，或游絲變軟引起的故障。可以采取更換游絲，或換掉表頭排除故障。
故障3：指針偏轉幅度很小，如果出現測量信號的時候指針幾乎不偏轉，排除保險管問題，排除萬用表內部電池，以及萬用表內部電路中分壓分流電阻損壞，這些全部要排除掉，再去檢查表頭，指針偏轉的幅度比較小的故障，一般在與表頭內部動圈失磁引起的該故障發生，由于將指針萬用表長時間放在離磁場干擾能力強的地方，磁電式儀表的表頭內部動圈失磁，引起該故障發生，可用充磁機給表頭充磁，當然也可以采用更換表頭，淘寶網上我記得MF-47表頭是5塊錢。
故障4：指針偏轉的時候左右亂晃，這個故障其實很簡單，故障出現在表頭，是由于磁電式儀表內部的指針阻尼裝置，就是阻尼器損壞或阻尼器性能不良引起的該故障，可以采用更換新表頭來維修。表頭維修很簡單就這么幾個東西. 指針偏轉幅度大的話，多數就是出現在游絲，指針偏轉幅度小的話，多數就出現在動圈失磁而指針無法偏轉多數出現在，動圈，以及表頭線圈被燒斷，或者就是游絲損壞指針偏轉左右亂晃多數就是 阻尼器損壞引起電路故障維修：
指針萬用表電路維修：
故障1：輸入保險管250V/0.5A被燒斷引起沒有電流輸入，所有檔位無法使用的故障，這個故障算是在修表中最簡單的了，由于使用失誤，用電流擋去測量電壓，或用電阻擋去測量電壓，引起的將輸入保險管被燒斷引起沒有電流輸入故障，維修方法很簡單將萬用表拆開測下輸入保險管發現已經被燒斷換掉一個同型號同規格保險管故障修復 47型表 保險管規格為250V/0.5A
故障2：交流電壓擋中整流器中半波整流電路中的兩只整流二極管有擊穿或開路現象，我們知道指針萬用表交流電壓擋測量原理：通過內部電阻串聯分壓來擴大測量量程在走半波整流電路將交流信號整流變?yōu)橹绷餍盘柫鬟^表頭來測量，因為指針萬用表的表頭是一個直流電流表表頭無法流過交流信號所以必須要在交流電壓擋中加上一個半波整流電路做整流器將交流信號整流變?yōu)橹绷餍盘柫鬟^表頭來測量，所以說測量一次交流電就要經過整流二極管整流一次，如果長時間測量交流電的話，整流二極管經常會被交流信號沖擊就會遇到開路或短路的情況這點是無法避免的，所以說如果遇到指針萬用表交流電壓擋無法使用的故障，上來先檢查保險管，因為保險管被燒斷會引起沒有電流輸入表針肯定不會動，如果保險管正常交流電壓擋還是無法使用，則應該先檢查交流電壓擋中的分壓電阻，看看分壓電阻有無阻值變大或變小現象，如果有先換掉，排除分壓電阻有損壞以后，交流電壓擋還是無法使用，則應該重點檢查交流電壓擋中半波整流電路中的兩只整流二極管的正反向電阻值防止整流二極管擊穿或開路引起交流電壓擋無法使用的故障，如果遇到管子有擊穿或開路現象急時更換同型號管子來修復故障。
故障3：電阻擋測量不準以及電阻擋無法使用的故障，由于9V電池和1.5V電池電壓偏低引起測量不準現象換電池修復，電阻擋無法測量由于9V電池和1.5V電池接線有斷線或虛焊現象，檢查修復故障，電阻擋標準電阻有開路，引起電阻擋無法使用的故障。
故障4：電刷與電路板接觸松動，引起某個檔位或其它檔位無法測量，指針無法偏轉，維修方法很簡單，將萬用表拆掉，從新安裝電刷，安裝電刷之前清理電路板。這個故障很簡單，由于電刷與電路板接觸不良引起。
故障5：電流擋中分流電阻燒掉，我們知道電流擋中分流電阻阻值都是比較小的，在幾百歐姆或幾十歐姆，如果使用失誤用電流擋去測量電壓，相當于短路電源，產生短路電流直接將分流電阻燒掉，這點應該注意。
故障6：電阻擋調零不準，檢查電池電壓是否偏低電池正常，檢查接線，接線正常，以后電阻擋調零不準，檢查標準電阻，標準電阻正常以后，調零還不準的話，通過測量表頭偏轉電流調節電位器，如果還是無法進行調零則是 歐姆調零電路故障，首先檢查電位器，電位器正常的話，檢查電位器接線，接線正常的話，最后檢查與電位器連接的可調電阻，可能由于可調電阻阻值變大或變小引起該故障發生，檢查出來以后換掉修復。
故障7：交直流電壓擋分壓電阻燒掉，我們知道電壓擋分壓電阻阻值都是比較大的，比如直流1000V接 10M分壓電阻 500V接5M 250V接4M 50V接800K 10V接150K 交流電壓擋1000V接2M 500V接1M 250V接800K 阻值都是比較大的不容易壞，容易壞的在10V量程以下的分壓電阻，如果使用失誤用10V量程以下的檔位去測量高電壓，一：輸入保險管肯定被燒斷，2：就是分壓電阻容易燒壞，這點應該重點檢查。
