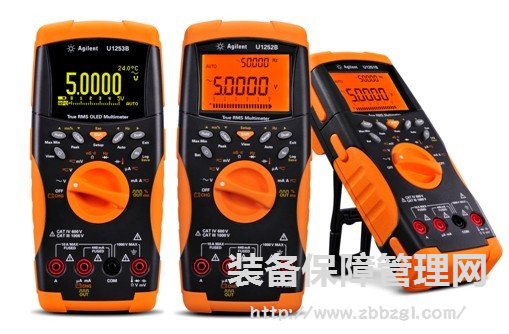

數字萬用表也稱萬用表、多用表、多用電表或三用電表，是一種多用途的電子測量儀器，一般包含安培計、電壓表、歐姆計等功能。數字萬用表與指針式萬用表相比，具有精度高、速度快、輸入阻抗大、數字顯示、讀數準確、抗干擾能力強，測量自動化程度高等優點而被廣泛應用。但若使用不當，則易造成故障。
數字萬用表故障診斷一般應從電源入手。數字萬用表故障診斷有以下十四大原則。
1、觀察法
利用視覺、嗅覺、觸覺。某些時候，損壞了的元件會變色、起泡或出現燒焦的斑點;燒壞的器件會產生一些特殊的氣味;短路的芯片會發燙;用肉眼也能觀察到虛焊或脫焊處?？梢杂檬钟|摸電池、電阻、晶體管、集成塊的溫升是否過高。如新裝入的電池發熱，說明電路可能短路。此外，還應觀察電路是否斷線、脫焊、機械損傷等。
2、敲擊手壓法
經常會遇到儀器運行時好時壞的現象，這種現象絕大多數是由于接觸不良或虛焊造成的。對于這種情況可以采用敲擊與手壓法。所謂的“敲擊”就是對可能產生故障的部位，通過小橡皮鎯頭或其他敲擊物輕輕敲打插件板或部件，看看是否會引起出錯或停機故障。所謂“手壓”就是在故障出現時，關上電源后對插的部件和插頭和座重新用手壓牢，再開機試試是否會消除故障。如果發現敲打一下機殼正常，再敲打又不正常時，最好先將所有接頭重插牢再試，若傷腦筋不成功，只好另想辦法了。
3、排除法
所謂的排除法是通過拔插機內一些插件板、器件來判斷故障原因的方法。當拔除某一插件板或器件后儀表恢復正常，就說明故障發生在那里。
4、替換法
要求有兩臺同型號的儀器或有足夠的備件。將一個好的備品與故障機上的同一元器件進行替換，看故障是否消除。
5、對比法
要求有兩臺同型號的儀表，并有一臺是正常運行的。使用這種方法還要具備必要的設備，例如，萬用表、示波器等。按比較的性質分有，電壓比較、波形比較、靜態阻抗比較、輸出結果比較、電流比較等。具體方法是：讓有故障的儀表和正常儀表在相同情況下運行，而后檢測一些點的信號再比較所測的兩組信號，若有不同，則可以斷定故障出在這里。這種方法要求維修人員具有相當?shù)闹R(shí)和技能。萬用表等儀器儀表故障診斷的十大手法
6、升降溫法
有時，儀表工作較長時間，或在夏季工作環境溫度較高時就會出現故障，關機檢查正常，停一段時間再開機又正常，過一會兒又出現故障。這種現象是由于個別IC或元器件性能差，高溫特性參數達不到指標要求所致。為了找出故障原因，可采用升降溫法。所謂降溫，就是在故障出現時，用棉纖將無水酒精在可能出故障的部位抹擦，使其降溫，觀察故障是否消除。所謂升溫就是人為地將環境溫度升高，比如用電烙鐵放近有疑點的部位(注意切不可將溫度升得太高以致?lián)p壞正常器件)試看故障是否出現。
7、騎肩法
騎肩法也稱并聯法。把一塊好的IC芯片安在要檢查的芯片之上，或者把好的元器件(電阻電容、二極管、三極管等)與要檢查的元器件并聯，保持良好接觸，如果故障出自于器件內部開路或接觸不良等原因，則采用這種方法可以排除。
8、電容旁路法
當某一電路產生比較奇怪的現象，例如顯示器混亂時，可以用電容旁路法確定大概出故障的電路部分。將電容跨接在IC的電源和地端;對晶體管電路跨接在基極輸入端或集電極輸出端，觀察對故障現象的影響。如果電容旁路輸入端無效而旁路它的輸出端時故障現象消失，則確定故障就出現在這一級電路中。
9、狀態調整法
一般來說，在故障未確定前，不要隨便觸動電路中的元器件，特別是可調整式器件更是如此，例電位器等。但是如果事先采取復參考措施(例如，在未觸動前先做好位置記號或測出電壓值或電阻值等)，必要時還是允許觸動的。也許改變之后有時故障會消除。
10、隔離法
故障隔離法不需要相同型號的設備或備件作比較，而且安全可靠。根據故障檢測流程圖，分割包圍逐步縮小故障搜索范圍，再配合信號對比、部件交換等方法，一般會很快查到故障之所在。
11、波形分析
用電子示波器觀察電路各關鍵點的電壓波形、幅度、周期(頻率)等。例如，如測時鐘振蕩器是否起振，若振蕩器無輸出，說明內部反相器損壞，也可能是外部元件開路。
12、測量元件參數
對故障范圍內的元件，進行在線測量或離線測量，應分析參數值。對于電阻在線測量時，應考慮與其并聯的元件的影響。
13、隱性故障排除
隱性故障是指故障時隱時現，儀表時好時壞的故障。此類故障比較復雜，常見的原因包括焊點虛焊，松脫、接插件松動，轉接開關接觸不良，元件性能不穩，引線將斷不斷等。此外，還包括一些外界因素所造成的。如環境溫度過高，濕度過大或附近有間歇性的強干擾信號等等。
14、檢測各級工作電壓
檢測各點工作電壓，并與正常值比較，首先應保證基準電壓的準確度，最好是使用一塊相同型號或相近似的數字萬用表進行測量、比較。
排除以上可能原因外，數字萬用表損壞還有可能是因?yàn)闇y量檔位的錯誤造成，如在測量交流市電時，測量檔位選擇置于電阻擋，這種情況下表筆一旦接觸市電，瞬間即可造成萬用表內部元件損壞。因此，在使用萬用表測量前一定要先檢查測量檔位是否正確。在使用完畢，將測量選擇置于交流750V或者直流1000V處，這樣在下次測量時無論誤測什么參數，都不會引起數字萬用表損壞。
