振動診斷方法概述
利用振動信號對故障進行診斷，是設備故障診斷方法中最有效、最常用的方法，機械設備和結構系統在運行過程中的振動及其特征信息是反映系統狀態及其變化規律的主要信號，通過各種動態測試儀器拾取、記錄和分析動態信號，是進行系統狀態監測和故障診斷的主要途徑．
統計資料表明，由于振動而引起的設備故障，在各類故障中占60%以上，據國內外報道，用振動的方法可以發現使用中的航空發動機故障的34%，可節約維修費用70%．
利用振動檢測和分析技術進行故障診斷的信息類型多，量值變化范圍大，而且是多維的，便于進行識別和決策，例如頻率范圍可以從0.01赫到幾萬赫，加速度可以從0.01g到成百上千個g，這就為診斷不同類型的故障提供了基礎．
隨著近代傳感技術、電子技術、微處理技術和測試分析技術的發展，國內外已制造了各種專門的振動診斷儀器系列，在設備狀態監測中發揮了主要作用，振動檢測方法便于自動化、集成化和遙測化，便于在線診斷、工況監Mt、故障預報和控制，是一種無損檢驗方法，因而在工程實際中得到廣泛應用．
振動檢測和診斷系統的框圖如圖所示，可以實現對設備的在線監測和診斷，可直接檢測系統的動態響應信號作為原始信息，利用系統上某些對故障敏感點振動信號的變化規律來檢測系統的狀態或?qū)ふ遗袛喙收显矗?/span>

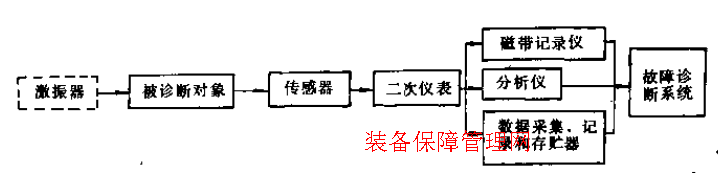

圖1 振動檢測系統

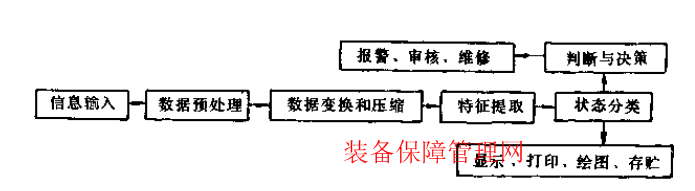

圖2 振動診斷系統
需要對結構進行故障診斷，則尚需利用激振系統使被診斷對象產生某種振動，進行系統的動態實驗．被檢測的振動信號可直接連到不同類型的檢測儀或分析儀上進行實時狀態監測和診斷，也可錄到磁帶記錄儀上或聯于數據采集、記錄和存貯器上，以備進行深入的故障診斷分析．其中振動診斷系統如圖2所示，該系統既可與前述的檢測系統聯機在線使用，也可脫機離線使用．
