振動故障診斷要點匯總
一、轉子不平衡
二、轉子彎曲
三、轉子不對中
五、油膜振蕩
七.旋轉分離
八.轉子支撐系統聯接松動

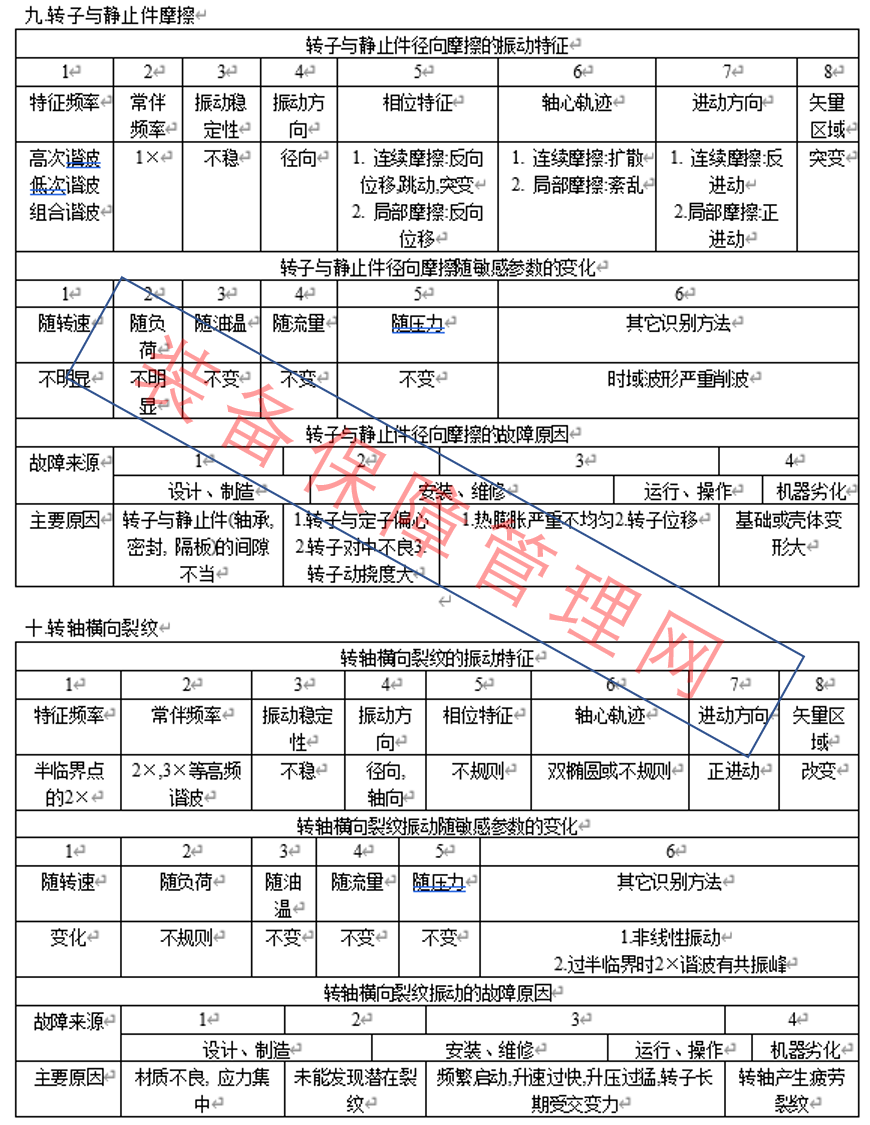

九.轉子與靜止件摩擦
十.轉軸橫向裂紋

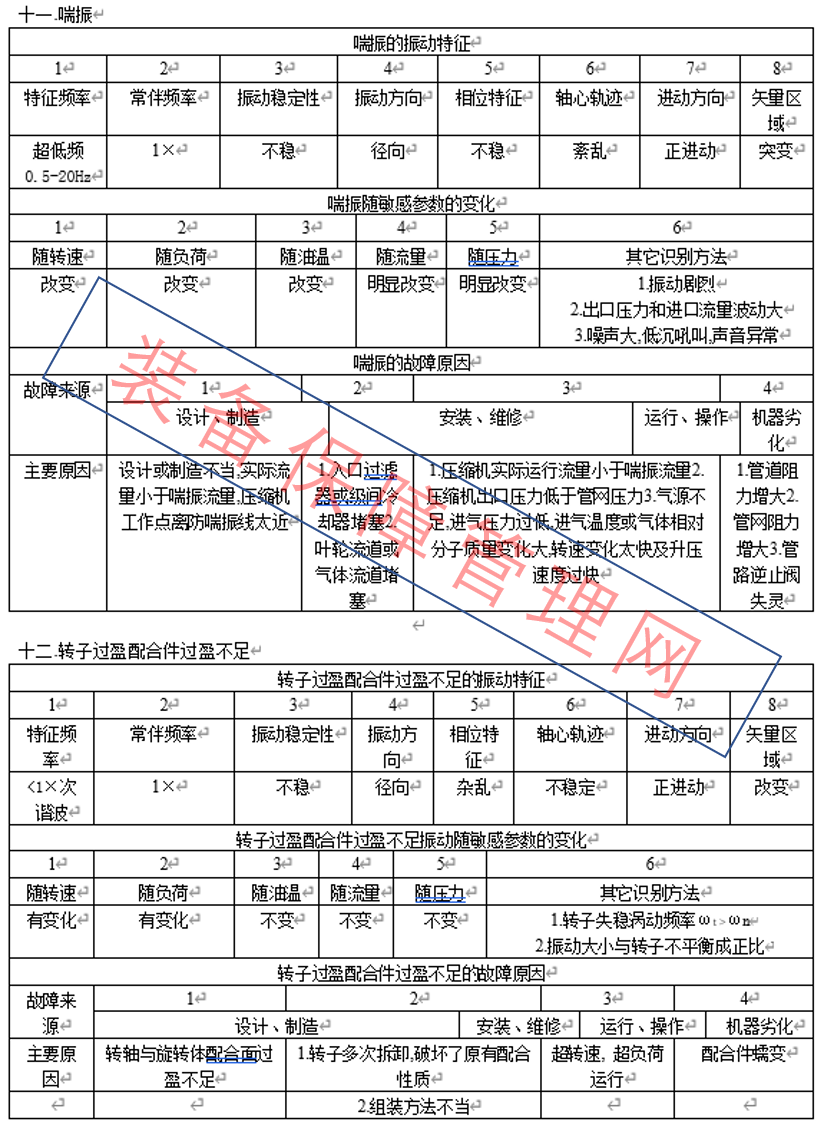

十一.喘振
十二.轉子過盈配合件過盈不足
二、轉子彎曲
| 轉子弓形彎曲的振動特征 | ||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | |||||||||||||
| 1× | 2× | 穩定 | 徑向、軸向 | 穩定 | 橢圓 | 正進動 | 矢量起始點大，隨運行繼續增大 | |||||||||||||
| 轉子弓形彎曲振動隨敏感參數的變化 | ||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||||||||||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | |||||||||||||||
| 明顯 | 不明顯 | 不變 | 不變 | 不變 | 1） 升速時，低速時振動幅值就大； 2） 剛性轉子兩端相位差180度； | |||||||||||||||
| 轉子弓形彎曲的故障原因 | ||||||||||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | ||||||||||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | |||||||||||||||||
| 主要原因 |
結構不合理, 制造誤差大,材質不均勻 |
1. 轉子存放不當, 永久變形2. 軸承安裝錯位, 預負荷大 | 高速, 高溫機器, 停車后未及時盤車 | 轉子熱穩定性差,長期運行自然彎曲 | ||||||||||||||||
| 轉子臨時性彎曲的振動特征 | ||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | |||||||||||||
| 1× | 穩定 | 徑向、軸向 | 穩定 | 橢圓 | 正進動 | 升速矢量時增大，穩定后減小 | ||||||||||||||
| 轉子臨時性彎曲振動隨敏感參數的變化 | ||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||||||||||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | |||||||||||||||
| 明顯 | 不明顯 | 不變 | 不變 | 不變 | 升速過程振幅大，常不能正常啟動 | |||||||||||||||
| 轉子臨時性彎曲的故障原因 | ||||||||||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | ||||||||||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | |||||||||||||||||
| 主要原因 | 結構不合理,制造誤差大,材質不均勻 | 轉子預負荷較大 | 升速過快,加載太大 | 轉子穩定性差 | ||||||||||||||||
三、轉子不對中
| 轉子不對中的振動特征 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | ||||||
| 2× 1× | 3× | 穩定 | 徑向、軸向 | 較穩定 | 雙環橢圓 | 正進動 | 不變 | ||||||
| 轉子不對中振動隨敏感參數的變化 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | ||||||||
| 不明顯 | 明顯 | 有影響 | 有影響 | 有影響 |
1） 轉子軸向值就大 2） 聯軸器相臨軸承處振動大3） 振動隨負荷增加而增大4） 對環境溫度變化敏感 |
||||||||
| 轉子不對中的故障原因 | |||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | |||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | ||||||||||
| 主要原因 | 熱膨脹量不夠, 對中值誤差較大 | 1.安裝精度未達到技術要求2.熱態不對中考慮不足 |
1.超負荷運行 2.保溫不良,軸系各部熱變形不同 |
1.基礎沉降不勻,對中又差2.環境溫度變化大,機器熱變形不同 | |||||||||
| 油膜渦動的振動特征 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | ||||||
| ≤0.5× | 1× | 較穩定 | 徑向 | 穩定 | 雙環橢圓 | 正進動 | 改變 | ||||||
| 油膜渦動振動隨敏感參數的變化 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | ||||||||
| 明顯 | 不明顯 | 明顯 | 不變 | 不變 | 渦動頻率隨工作角頻率升降，保持ω≤（1/2）Ω | ||||||||
| 油膜渦動的故障原因 | |||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | |||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | ||||||||||
| 主要原因 | 軸承設計或制造不合理 |
1. 軸承間隙不當 2. 軸承殼體配合過盈不足 3. 軸瓦參數不當 |
1.潤滑油不良 2.油溫或油壓不當 |
軸承磨損,疲勞損傷,腐蝕及氣蝕等 | |||||||||
五、油膜振蕩
| 油膜振蕩的振動特征 | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | |||||
| <0.5×; 0.42~0.48× | 組合頻率 | 不穩定 | 徑向 | 不穩定突變 | 擴散不規則 | 正進動 | 改變 | |||||
| 油膜振蕩振動隨敏感參數的變化 | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨油壓 | 其它識別方法 | |||||||
| 振動發生后，升高轉速，振動不變 | 不明顯 | 明顯 | 不變 | 明顯 |
1.工作角頻率≥2ωn時突發振動 2.振動強烈,有低沉吼叫 3.振蕩前有渦動 4.振動異常,非線性特征 |
|||||||
| 油膜振蕩的故障原因 | ||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | ||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | |||||||||
| 主要原因 | 軸承設計或制造不合理 | 1.軸承間隙不當2. 軸承殼體配合過盈不足3.軸瓦參數不當 | 1.潤滑油不良2.油溫或油壓不當 | 軸承磨損,疲勞損傷, 腐蝕及氣蝕等 | ||||||||
六.密封和間隙動力失穩
| 密封和間隙動力失穩的振動特征 | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | |||
| <0.5×的次諧波 | 1×,(1/n)×及n× | 不穩,強烈振動 | 徑向 | 不穩定 | 紊亂,擴散 | 正進動 | 突變 | |||
| 密封和間隙動力失穩振動隨敏感參數的變化 | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | |||||
| 在某值失穩 | 很敏感 | 明顯改變 | 不變 | 有影響 |
1.分?jǐn)?shù)諧波及組合頻率 2.工作轉速到達某值突然振動 |
|||||
| 密封和間隙動力失穩振動的故障原因 | ||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | ||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | |||||||
| 主要原因 | 制造誤差造成密封或葉輪在內腔的間隙不均勻 | 轉子或密封安裝不當 | 操作不當,升降速過快,升降壓過猛,超負荷運行 | 轉軸彎曲或軸承磨損產生偏隙 | ||||||
七.旋轉分離
| 旋轉分離的振動特征 | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | ||||||||||
| ωs及(Ω-ωs) 的成對諧波 | 組合頻率 | 振幅大幅度波動 | 徑向、軸向 | 不穩定 | 雜亂 | 正進動 | 突變 | ||||||||||
| 旋轉分離振動隨敏感參數的變化 | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | ||||||||||||
| 明顯 | 很明顯 | 不變 | 很明顯 | 變化 | 1.機器出口壓力波動大2.機器入口氣體壓力及流量波動 | ||||||||||||
| 旋轉分離的故障原因 | |||||||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | |||||||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | ||||||||||||||
| 主要原因 | 各級流道設計不匹配 | 1. 入口過濾器堵塞2. 葉輪或氣流流道堵塞 | 工作介質流量調整不當, 工藝參數不匹配 | 氣體入口或流道異物堵塞 | |||||||||||||
| 旋轉分離與油膜振蕩的區別 | |||||||||||||||||
| 區別內容 | 旋轉失速 | 油膜振蕩 | |||||||||||||||
| 振動特征頻率與工作轉速 | 振動特征頻率隨工作轉速而變 | 油膜振蕩后,頻率不隨工作轉速變化 | |||||||||||||||
| 振動特征頻率與機器入口流量壓力脈動頻率 | 振動強烈程度隨流量而變與工作流速頻率相等 | 振動強烈程度不隨流量而變與轉子固有頻率相近 | |||||||||||||||
八.轉子支撐系統聯接松動
| 轉子支撐系統聯接松動的振動特征 | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||
| 特征頻率 | 常伴頻率 | 振動穩定性 | 振動方向 | 相位特征 | 軸心軌跡 | 進動方向 | 矢量區域 | ||||||||
| 基頻及分?jǐn)?shù)諧波 | 2×,3 ×… | 不穩,工作轉速到達某值時,振幅突然增大或減小 | 松動方向振動大 | 不穩定 | 紊亂 | 正進動 | 變動 | ||||||||
| 轉子支撐系統聯接松動振動隨敏感參數的變化 | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||
| 隨轉速 | 隨負荷 | 隨油溫 | 隨流量 | 隨壓力 | 其它識別方法 | ||||||||||
| 很敏感 | 敏感 | 不變 | 不變 | 不變 | 非線性振動特征 | ||||||||||
| 轉子支撐系統聯接松動的故障原因 | |||||||||||||||
| 故障來源 | 1 | 2 | 3 | 4 | |||||||||||
| 設計、制造 | 安裝、維修 | 運行、操作 | 機器劣化 | ||||||||||||
| 主要原因 | 配合尺寸加工誤差大,改變了設計要求的配合性質 | 支撐系統配合間隙過大或緊固不良 | 超負荷運行 | 支撐系統配合性質改變, 機殼或基礎變形,螺栓松動 | |||||||||||
?
