設備故障診斷 - 聲診斷技術
聲診斷技術是利用聲學原理進行設備故障診斷的技術。聲診斷技術包括聲和噪聲診斷、超聲波診斷法和聲發射診斷法。
聲和噪聲診斷法根據設備在運行中發出的聲音和噪聲來判斷設備是否發生故障的技術叫做聲和噪聲診斷技術。聲音診斷用的傳感器是送話器和傳聲器，它們把聲音信號送到放大器后直接讀數或進行信號處理，也可以先記錄到磁帶上然后再行處理。
對于聲和噪聲的信號處理所用分析工具一般是頻譜分析、倒頻譜分析、頻率分析和倒頻率分析，根據這些分析的圖形進行設備故障的診斷，在設備工作中對于設備工程結合機械零部件的損傷常采用敲擊的方法進行聲診斷從而得出對設備故障的判斷。
超聲波診斷法
超聲波診斷是屬于無損檢測的一種重要方法，在設備診斷技術中發揮重要作用。它是通過超聲波發生器的發射與接收來判斷設備零部件缺陷的。
超聲波診斷有這樣三種方法：
①回波脈沖法，即用同一個探頭發射同時接收反射回來的超聲波的方法。
②穿透?jìng)鬏敺?，即用一個探頭發射超聲波，用另一個探頭接收超聲波。

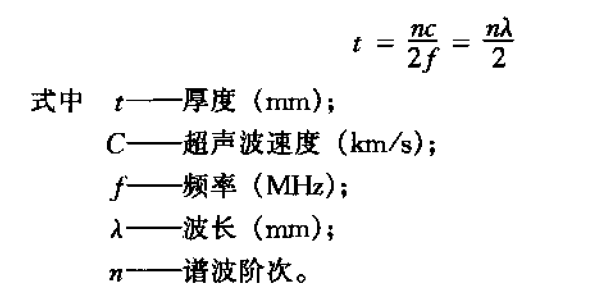

③共振測量法，即利用超聲波共振來判斷被測物體的厚度，其公式是
超聲波診斷主要用來監測金屬壓力容器和管道的腐蝕、壁厚、金屬材料及零部件的內部缺陷與裂紋，鑄件、鍛件和焊件的內部缺陷等等，這種診斷方法是十分有效和可靠的。
聲發射診斷法，傳統的聲發射診斷是通過診聽設備內部發出的聲音來判斷設備運行狀況正常與否的診斷技術。它使用的診斷工具十分簡單，它只用一把較大的螺絲刀或一根木棒放在設備的某個部位，另一頭用手支承在耳朵部位這樣就可通過對設備運轉發生的聲音信號傳人耳內，根據工作者的經驗來判斷聲音信號的特征與正常聲音信號進行經驗比較，從而得出是否發生故障的判斷結論。這一傳統方法在多年的工作中使人們積累了豐富的經驗，有效地防止了設備故障的發生。
但這種方法畢竟有很大的局限性，對簡單機械設備診斷有效，而對復雜的診斷就很困難了，當然這也代表了當時生產力發展水平。隨著科學技術的發展，尤其是微計算技術和傳感等的技術的快速發展，在機械設備大型化、復雜化、自動化的同時，設備診斷技術的智能化也有了突飛猛進的發展，就聲發射診斷技術的發展就是突出的一例。
聲發射，就是材料在變形時迅速釋放能量所發出的聲音。比如，我們?nèi)粘Ｄ芨杏X到的木料在超負荷的作用下接近斷裂時發出的嘎嘎聲便是。但是，多種其它材料在變形時產生的聲發射是人的耳朵不能聽到的，當能聽到結構的聲發射時，可能問題就嚴重的多了。
所以，應用聲發射診斷技術，將傳感放置被測設備部位的表面上，測得零部件變形時發出的聲發射信號，并對信號進行放大處理，從而達到對設備進行監測和控制的目的。
聲發射診斷技術所用的傳感器是有多種多樣的，其中最常用的一種是壓電傳感器。如果把壓電傳感器比作“耳朵”，那么，它的“耳膜”就是壓電晶體了。當壓電晶體受到聲壓作用時，立即產生出與聲幅成比例的電壓。壓電傳感器所能產生的直流電壓約為20mV/gf，它能對幾赫茲到幾十萬赫茲的頻率產生反應。
傳感器一般裝在一個金屬殼內，底部是一層陶瓷薄膜，聲壓經由陶瓷薄膜通過傳導膠體傳到晶體上，晶體產生出的與聲幅成比例的電壓匯集到黃銅片上向外輸出。傳感器有一平坦的表面，在它和被測結構之間應用媒介液或耦合劑作為介質。采用這種可測出設備發出的極其微弱的聲波。
微弱的聲波所產生的壓力往往小于百萬分之一大氣壓。因此，要能夠?qū)?shù)據信號進行有效的分析，就需要將傳感器輸出的信號放大十幾萬倍，這些以目前技術條件是可以做到的。
傳感器的輸出電壓同一定頻率的振幅變化成線性關系。但是，傳感器的輸出又隨不同的頻率而變，亦即在晶體的諧振頻率之下，傳感器具有最大的功率輸出和最高的靈敏度。因此，當用它來監測某種特定頻率的聲發射時，應選用諧振頻率與此相應的傳感器。
