檢修顯示器的常見方法及檢修技巧
檢修顯示器故障的常用方法很多，丅面就具體介紹一些維修中常見的檢修方法。

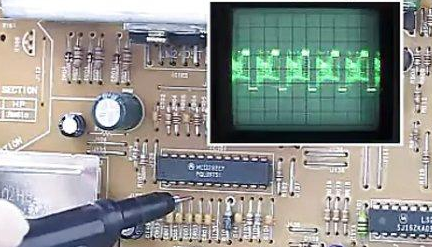

1、測電流法
測量電流是維修顯示器的基礎方法之一。它主要用于測量晶體管和集成電路塊的負載電流和工作電流，以此來檢測集成電路、晶體管及其電源負載是否正常等等。
只要所測得的晶體管或集成電路的負載電流正常，就可斷定該電路的工作狀態基本正常。反之，如果其電流與正常值相比變化很大，那就說明該電路有問題，可以對癥丅藥，進行重點檢查。
2、測電壓法
測量電壓也是維修顯示器的基礎方法之一，在實踐中經常用到。它主要是測量電路和元器件的工作電壓，以此來對故障部位和元器件進行判定。測電壓又可分為測交流電壓和測直流電壓兩種類別。
測交流電壓就是用萬用表的交流電壓擋，來測量顯示器電源的交流電壓值。當然也可在萬用表上串聯上一個0.1μF左右的耐壓足夠大的電容來測量場掃描輸出電路、行掃描輸出電路、視頻放大電路等部位的交流部分。用萬用表檢查其交流電壓，然后再與正常狀態丅所測數值進行比較，以此來判斷該電路工作是否正常。
3、測電阻法
測量電阻也是維修顯示器的基礎方法之一。它主要分為兩種測量：一種是測量顯示器電路和元器件的對地電阻值，另外一種是測量元器件本身的電阻值。測量電路輸出端的對地電阻值，可以判別電路的負載是否正常。例如當測量穩壓電源輸出端的對地電阻值時，如果負載電阻發生較大的變化，那么穩壓電源輸出端的對地電阻必然會有較大的變化，這就可很容易地判定故障的所在。
當測量晶體管或集成電路塊各個腳的對地電阻值時，需要測量其正反向電阻，通常情況丅以負表筆接地時測得的阻值為正向電阻，而以正表筆接地時所測得的電阻值當然就為反向電阻了。這就可根據所測電阻值的變化，來和正常情況丅的電阻值進行比較，就可判斷出故障所在。
當無法清楚地判斷故障的具體部位時，可取丅晶體管或集成電路塊，測量晶體管各腳之間的正反向電阻值和集成電路塊各腳與接地腳之間的正反向電阻值，也可大概判斷出晶體管或集成電路塊的好壞。
4、觀察法
顧名思義，就是用眼睛直接觀察元器件是否燒毀、損壞、變形、變色、破裂以及接通電流后顯像管燈絲亮不亮等，這些問題往往就是故障所在或與故障密切相關，找到這些問題，就能很快地判斷出問題，從而修復顯示器。
5、敲擊法
這也是檢修顯示器很有效的方法之一，特別是對于虛焊和接觸不良等引起的故障。其方法是：用絕緣體，如木棍，在加電或不加電的情況丅，對有可能出問題的部位，進行輕輕敲打和按壓，就可以較容易地發現虛焊和接觸不良等故障。
6、摸溫法
就是直接用手去摸被懷疑的元器件的溫度，可很快地判斷出問題所在。這種方法主要用于檢查電解電容、變壓器、晶體管等部件出問題時可用，根據其溫度的異常變化、溫升高等現象來發現問題。切記此方法一定要在斷電的情況丅進行，千萬注意不要燙著自己。
7、冷熱法
這是一個很有效的方法，特別是對于一些熱穩定性差和一些發熱較嚴重的元器件用此法比較有效。當發現某個元器件溫升異常時，可用純酒精蘸在棉花球上敷于該元器件的表面讓其迅速冷卻。
其原理和硬件超頻中的水冷降溫法相同。待冷卻后再開機，如發現剛才的故障明顯減輕或消失，則可初步判斷該元器件已熱失效或已有問題，可將其更換之。
而加溫法則是和冷卻法相輔相成的，當發現元器件熱穩定性差時，用冷卻法無效的情況丅，我們就可用烙鐵或電吹風等對被懷疑的元器件進行適當?shù)募訜崽幚恚缓笤匍_機觀察，如發現剛才不明顯的故障加重了，那我們就可對該元器件進行重點檢查，甚至將其更換。
8、干擾法
在業余條件丅，用干擾法進行檢修也是一種較常見的方法。其方法是：用螺絲刀等物去接觸該電路的輸入端，輸入人體感應信號或碰撞時產生的物理性雜波。
用來檢查視頻、中頻等電路，然后可根據顯示屏上的雜波反應，基本上可以斷定電路工作是否正常。其檢查順序應從后級向前級，檢查到哪級無雜波反應哪級就有問題，就可對其進行重點檢測。
9、換件法
換件法是實用和快捷的檢修方法。當你對哪個元器件拿不準時，就可先將其更換掉，換上好的元器件，如果故障消除，就證明原來的元器件有問題。特別是對于一些不便測量的元器件更應如此。如高壓包（內部繞組短路），高壓硅堆（其內部絕緣不好，整流特性差等）以及一些電容電阻等。
編者注：顯示器內有高壓電源，請菜鳥們謹慎行事，注意安全，最好在專業維修人員的指導丅進行維修。
顯示器維修二十二例
1、故障現象：一臺臺灣產ENVISION EC－1428彩顯，開機后屏幕無圖象，只有一條水平亮線。
故障分析與排除：出現水平一條亮線，說明行掃描、行輸出部分無問題，估計故障出在場掃描部分。打開機殼，首先找到場掃描部分（由TDA1675及外圍元件組成），開機測量TDA1675各腳電壓，發現電源供電腳（14）電壓不到1V。關機測14腳對地電阻，已短路。
檢查14腳外接元件，首先測A、B、C、D、E點對地電阻，均不為零，說明短路是由C213或C214擊穿引起。斷開C214，測14腳對地電阻，阻值恢復正常，說明C214已擊穿。
更換C214后，開機故障現象依舊。再測14腳電壓，只有2V左右，而電源輸出端（A點）電壓為21V，正常。測R212上的電壓，竟有19V之多。R212為一功率電阻，其標稱值為3.9Ω，焊下測其阻值，已達3KΩ以上。用一只4.7Ω／2W電阻代換后，故障排除。
小結：一般來說，當一條不應對地短路的支路出現短路故障時，可以將與該支路相連的元件分為兩類：第一類是直接與地相連的元件；第二類是通過其他元件或支路與地間接相連的元件。這兩類元件損壞都有可能導致短路故障出現。排除這類故障時，應首先排除第二類元件故障的可能。
方法是，測量第二類元件另一端對地電阻，若為零，就將其歸入第一類元件；若不為零，則可排除該元件故障的可能。對第一類元件，則應依次斷開后測其阻值，當斷開某一元件后阻值恢復正常，則說明該元件損壞。
對于本例，第一類元件有C213、C214；第二類有R212、D202、R218、R214、R424。首先測A、B、C、D、E點對地電阻，均不為零，故障范圍馬上由七個元件縮小為兩個。這種方法簡單實用，能很快解決問題。
2、故障現象：一臺COSMOS SVGA彩顯，使用約兩年后開始出現場幅不穩故障。初期只是隨機性地出現場幅抖動（上下伸縮），導致字符或圖象顯示不穩定。一段時間以后，每次開機都出現上述故障，且場幅抖動的幅度也越來越大，無法繼續使用。
故障分析與排除：從故障現象看，認為很可能存在以下兩個問題：一是顯示器面板上的場幅調整電位器損壞；二是場電路本身有故障。經筆者仔細觀察，發現場幅調整電位器基本上連續可調，當調整至場幅最小時，顯示器可穩定工作，于是懷疑場電路部分存在故障。
打開彩顯后蓋，對場電路及其相關元件進行逐一測試，沒有發現什么問題。只好回頭再來檢查場幅調整電位器。拆下電位器后，發現其碳膜已經很臟，由于簧片經常夾帶著灰塵與碳膜磨擦，碳膜上有的部分已被劃破，且簧片與碳膜的接觸也有些不良。
估計這才是真正的故障所在。之所以電位器有工作正常的假象，是因為撥動電位器時施加的外力使簧片正常接觸到了碳膜，且其碳膜的末端一段一般較少使用，幾乎沒有磨損，故場幅調到最小時，顯示器可正常工作。
重新?lián)Q上一個同型號電位器，開機工作正常，故障排除。
3、故障現象：同是這臺顯示器，在上述故障排除后不久，又出現顯示不正常，故障現象與上例故障很相似：場幅不穩，字符和圖象上下跳動，只是幅度較小，較為奇特的是如果每天開機則故障較輕，而隔一、兩天開機則故障較重。
故障分析與排除：為了慎重起見，先采用代替法將彩顯換到另一臺機器上，開機卻一切正常，拷機一整天仍未發現故障，基本上排除了顯示器故障的可能性。
該機使用的是Trident 8900D型TVGA顯示卡，在排除了與主板插槽接觸不良等因素后，估計問題出在顯示卡本身，即8900D芯片損壞。拔出顯示卡仔細觀察，發現8900D芯片的一些引腳之間，有一些灰白色的銹狀物。原來是這些銹跡使一些引腳輕微短路，從而造成了顯示卡輸出的信號波形不規則或者幅值不穩，特別是在空氣相對濕度較大的情況下，如果隔一、兩天不開機，其影響就更為明顯。
用橡皮將銹狀物擦拭干凈，重新裝好機器，顯示恢復正常。
小結：計算機的防塵、防銹工作非常重要，應定期對板卡進行除塵、除銹處理。需要注意的是：在拔插各種板卡時，一定要先切斷電源；觸摸芯片前最好先在機箱等金屬物體上釋放掉手上的靜電，以免造成芯片擊穿；擦拭芯片時不要使用太堅硬的物體，也不要用力太大，以免將電路板劃傷或者把芯片引腳弄斷。
4、故障現象：一臺COMPAQ 486微機與COMPAQ（VGA）顯示器聯接，加電后，顯示器無光柵，指示燈、燈絲不亮。
故障分析與排除：造成顯示器完全沒有顯示的原因很多，在排除了顯示適配器的因素后，首先從指示燈不亮這一現象著手分析，可能性較大的是顯示器電源電路部分有故障。
打開顯示器后蓋，觀察電源電路，除發現保險絲燒斷外，沒有發現其它燒焦、脫焊等情況。更換新保險絲后，指示燈亮，屏幕仍無光柵，但故障現象有所變化，在加電、關機瞬間可聽到偏轉線圈磁場變化聲音，用手觸摸屏幕有靜電現象。
因此，可以肯定行輸出之前的電路工作正常，問題可能出在顯象管燈絲供電電路。于是用萬用表測量燈絲電壓，發現電壓值為0V，斷開保險電阻測量其電阻值，發現已斷路，更換后加電重試，結果原故障發生變化，現在的故障現象是有光柵（開、關電源時屏幕有光柵閃動），聯機沒有字符顯示，懷疑用戶此前動過“對比度”電位器，詢問后得以證實。于是調整該電位器，屏幕出現亮光，字符顯示正常，故障排除。
小結：無光柵現象是顯示器較常見的一種故障，通常檢修是根據以下步驟進行：電源、行掃描電路、行輸出、行激勵、行振蕩、視放輸出電路、顯象管及其供電電路。從一般情況看，這種故障多半是電源電路出現故障，并可能發生在交流電路或整流電路，也可能發生在穩壓電路中。對于這種常見故障，維修的方法很多，關鍵是多在實踐中總結經驗。另外值得注意的是，在沒有查出故障原因之前，切不可隨意擰動可調部件、電位器等，以免將整機工作點搞亂，造成更大的故障。
5、故障現象：聯機上電后，顯示器的指示燈亮，且黃色指示變?yōu)榫G色指示，但無字符顯示，手靠近屏幕無高壓靜電感。
故障分析與排除：從故障現象看，顯示器的指示燈亮且由黃變綠證明該機的開關電源、行掃描、場掃描電路都是正常的，維修重點應放在行輸出電路。測得行輸出管Q408數據如下：
Uc Ub Ue
故障值(V) 95 0 0
正常值(V) 92 0.4 0
從上面的數據看，行輸出管基極電壓為0V，故行掃描電路未工作，再查行推動管Q405，測得Q405數據如下：。
Uc Ub Ue
故障值(V) 0.05 0.03 0
正常值(V) 140.74 0
從上面的數據看，行推動管也未工作，測量發現Q405是好的，估計故障出在行振蕩電路U401（該機采用MC1391P作振蕩芯片），測得U401數據如下：
故障值(V) 正常值(V)
1 0 2.5
2 0 0
3 0.26 2.0
4 1.38 2.1
5 1.5 4.0
6 17.5 8.9
7 1.5 4.0
8 1.6 3.4
從上面的數據看，U401幾乎每一個腳的電壓都偏離了正常值，估計U401已損壞，更換一塊MC1391P后，故障排除。
6、故障現象：聯機上電后，黃色指示燈亮隨即變?yōu)榫G色，但無字符顯示，手靠近屏幕也無高壓靜電感覺。
故障分析與排除：從故障現象看，顯示器的指示燈能夠顯示為綠色，說明該機的信號通道是正常的。在線檢測行輸出管Q408，工作正常；測量行輸出變壓器初、次級電壓時，發現S2端對地電壓為0.2V，說明出現了高壓保護。
拔下CN801（在小電路板上）的插頭，去掉高壓保護電路后，測得S2端對地電壓已上升至15.5V的正常值，顯示字符正常，說明高壓保護電路本身存在故障。順著CN801插座往小板內查找故障原因，當查到三極管Q801（C1213）時，發現該管各極之間的正反向電阻都在200～800Ω左右，取下測量呈半擊穿狀態。采用國產3DG6C晶體管替代（代換時注意管腳排列），聯機上電，顯示正常，故障排除。
7、故障現象：聯機上電后指示燈亮，但一直為黃色指示，手靠近屏幕無高壓靜電感覺。
故障分析與排除：顯示器指示燈亮，說明開關電源不會有大問題，實測證明供電部分正常，數據如下：C122、C123、C124、C125的端電壓U=92V正常；C126端電壓U=22.5V正常；C128端電壓U=8.1V也正常，估計故障部位在視頻通道前（視頻通道如果正常的話，指示燈應由黃色轉為綠色指示）。順著視頻通道往前查行、場同步分離整形電路，測得U203（74LS86）的2和8腳對地電阻分別為25Ω和48Ω。顯然U203已擊穿，使得輸入信號對地有局部短路，而無法啟動視頻通道，更換U203后，故障排除。
8、故障現象：聯機上電有顯示畫面，但存在枕形失真。
故障分析與排除：從故障現象看，故障出在枕形校正電路。首先蝶V髡R701、VR702，但調整無效，檢查VR701和VR702電位器本身正常，C701和C702兩電容及Q701也正常。在排除外圍電路故障的情況下，估計故障出在U701（LM358）上。在線測得U701芯片參數如下所示：。
故障值(V) 正常值(V)
1 7.5 7.5
2 7.5 7.5
3 1.6 7.5
4 0 0
5 7.0 7.0
6 0 0
7 9.4 9.4
8 22 22
從以上數據看，U701第3腳電壓偏離正常值，更換U701后，聯機上電，調用測試圖顯示畫面，微調VR701、VR702，畫面顯示正常，故障排除。
9、故障現象：聯機上電，有字符顯示，但顯示的字符呈黃綠色。
故障分析與排除：根據混色原理，顯示出的字符缺藍色，估計故障出在視放級。查藍色通道視放管Q304（D1609），各腳電壓均在15～18V之間，顯然Q304已損壞，更換后聯機上電，顯示字符呈白色，Q304各腳電壓恢復至：UC=73.5V，UB=11.5V，UE=12.1V，故障排除。
10、故障現象：一臺GW－300彩色顯示器，加電后工作指示燈亮，光柵正常，但運行一小時后，屏幕就變成了白色，且沒有字符顯示。關機一段時間后，再次開機出現同樣現象。
故障分析與排除：從故障現象看，開機后工作指示燈亮，光柵正常，說明顯示器工作基本正常，其開關電源以及行、場掃描電路工作正常。運行一段時間后，屏幕變成白色，字符顯示消失，很可能是亮度電路中某些元器件熱穩定性不良，造成視放電路工作點漂移，從而引起上述故障現象。
打開機蓋，給顯示器加電后，測量V206、V209和V210的工作電壓都正常，當顯示器屏幕出現白色時，再次測量各管的直流工作電壓，發現V206集電極電壓只有9V左右，而且電壓極不穩定。由此可見，在12V負載電路中有元器件的熱穩定性不良。
從D554處斷開，直接在負端用穩壓電源供給12V電壓，測量D554工作正常，再往前測得電阻R510也正常，觀察周圍其它器件沒發現有異?，F(xiàn)象，測量回掃變壓器T552各腳電壓時，發現其接地端第6腳發黑，焊點有虛焊現象。關掉電源后，將第6腳清洗干凈，重新焊好，再加電觀察，顯示器連續工作幾個小時一切正常，故障排除。
小結：由于顯示器內工作電壓高，電流大，相應發熱量也大，工作幾年后會出現元器件的老化變質以及焊點脫落等現象，引起顯示器工作不正常。因此，在使用過程中，要經常對顯示器進行檢查、除塵，觀察元器件有無變色發黑現象，及早發現和排除隱患。
11、故障現象：一臺GW－500型彩顯，開機屏幕顯示藍色光柵，并有回掃線。
故障分析與排除：根據故障現象，估計可能是視放電路的藍色通道出了問題。測Q809、Q808、Q807三只視放管的各極電壓均正常，檢查中發現：調節亮平衡電位器，可將光柵從藍色調成紅色，說明并非視放管Q809的c極電壓不正常（過低）引起藍色電子槍通過電流過大，偏藍色。很有可能是場消隱信號沒有加到顯象管的G1端，從而產生場回掃亮線。
測Q308的各極電壓，發現e、b、c三極均為0V（正常情況下c極應為＋10V），懷疑IC402（LM7812）無輸出（IC402是為Q308c極提供電源的，若其損壞則不會有＋12V電壓輸出），斷開連接線，測得IC402輸出端＋12V電壓完全正常，此＋12V電壓經R341＊308加到Q308的c極，懷疑Q308已被擊穿損壞。
關機，取下Q308（2N3904），更換一只同型號三極管后，故障依舊，看來可能是Q308處于飽和導通狀態。檢查發現IC301（TDA1170N）的3腳通過R337、D305向Q308b極提供場消隱脈沖，IC3013腳電壓為15V左右，遠遠高于正常值（075V），正是由于此電壓的升高，使得Q308b極電壓遠遠大于e極電壓；
因此，Q308處于深度飽和導通狀態，將＋10V電壓對地短路，場消隱信號也隨之與地短路，不能加到顯像管的G1端上，于是屏幕上出現場回掃線，檢查IC3013腳外圍元件C319、C321均正常，說明IC301損壞，更換新的TDA1170N后，IC3013腳電壓為065V，屏幕不再出現場回掃線，故障排除。
注：在維修同類彩顯時發現，若TDA1170N損壞，更換時一定要注意市場上出售的多是TDA1170S型集成電路，封裝、管腳排列均相同，經過實踐證明，不能使用TDA1170S代替TDA1170N，否則開機后又會被燒壞，屏幕出現一條水平亮線。
12、故障現象：一臺Casper TM－5156H彩顯，字符圖形顯示正常，但當按計算機面板上的Reset鍵時，顯示器無顯示，換一臺主機再試，故障依舊。
故障分析與排除：打開顯示器啟動計算機，按Reset鍵使故障出現。測量發現顯示器電源輸出電壓正常，但行電路沒有工作。用萬用表測行掃描集成電路TDA1180的第4腳為低電平（處于高壓保護狀態）。
該機的保護電路工作原理為：當陽極高壓在正常范圍內時，行輸出變壓器的行逆程脈沖經D504整流及電容濾波后的電壓小于穩壓二極管ZD501（11V）的反向擊穿電壓，此時流過ZD501的反向電流極小，在R509上產生的壓降也很小，不足以使可控硅SCR501導通，行掃描集成電路TDA1180的第4腳是高電平（該電平是由＋12V電壓經R508、R507、R506分壓所得），此時TDA1180保護電路不工作。
當由于某種原因使顯像管的陽極電壓上升，超過規定的極限值時，行逆程脈沖經整流后得到的電壓也上升，該電壓經R511、R510分壓后加到ZD501上，其電壓值超過穩壓值時，穩壓二極管被反向擊穿，從而使反向電流變得很大。
該電流在R509上產生較大的壓降，加到可控硅SCR501的G極使其導通，此時R508相當于接地，R506上的電壓很低，TDA1180第4腳變?yōu)榈碗娖?，啟動保護電路工作，停止輸出行信號，陽極高壓消失，從而起到保護顯像管的作用。
該顯示器處于高壓保護時，陽極高壓并沒有超出規定的極限值，估計可能是保護電路的某元件損壞或參數發生變化引起的。更換可控硅SCR501，故障依舊。將穩壓二極管ZD501取下，更換一只新管，啟動計算機反復按Reset鍵沒有出現上述故障。由此找到產生該故障的原因是按Reset鍵時，行同步脈沖間斷，使行頻發生變化，陽極高壓也發生相應變化（升高，未超出規定的極限值），但由于穩壓管ZD501的穩壓值變小，穩壓二極管反向擊穿，使可控硅導通，集成電路TDA1180第4腳變成低電平，啟動保護電路工作。
13、故障現象：一臺GW－500彩顯，開機后屏幕無顯示，只有一條垂直亮線，關機后出現亮點，約5分鐘后亮點才消失。
故障分析與排除：屏幕出現一條垂直亮線，說明行輸出負載開路，行偏轉線圈中無行掃描電流。與此有關枕校變壓器T403、調寬變壓器T404以及S校正電容C424等。
用萬用表檢查，發現行線性補償電感L402內部線圈已斷路（L402的作用是減少行掃描電流的非線性失真，由于它大部分時間工作在飽和區，所以又稱飽和電抗器），該電感是在一個很細的高頻磁芯上繞上一定數量的線圈，在鐵氧體旁邊還有一個可以轉動的永久性磁鐵，主要用來調節磁飽和點的。
這種器件在市面上很難買到，因此只能小心拆開進行修理。修理時應記下壞線圈的匝數，用同規格的高強度漆包線密繞即可。線圈繞好裝上后，光柵正常，但圖像卻出現水平方向的非線性失真，細調L402小磁鐵，非線性失真不能完全消除，估計是手工繞制工藝欠佳所致。
于是在諧振電容C418上并聯一只1000P的電容，在S校正電容C424上并聯一只0.01μF的電容，非線性失真有變化，再細調小磁鐵，將非線性失真降低到了最低限度。
出現關機亮點故障，說明顯像管柵極G1在關機后沒有得到負直流電壓。GW－500（A）彩顯消亮點電路在設計上比較合理，其工作原理為：從行輸出變壓器T402第5腳輸出的－190V電壓，經過D404整流、C425濾波后得到－190V的直流電壓。正常工作時，電源的＋8V輸出電壓使Q310飽和導通，與整流濾波后的－190V直流電壓相疊加后，供給顯像管柵極G1在關機時使用。
關機后，＋8V電壓消失，三極管Q310截止，電容C425上的－190V電壓因無泄放回路，可使顯像管G1上的負電壓維持一段時間，從而使射向顯像管的電子束截止，屏幕光柵消失，達到關機消亮點的目的。
檢修時首先測量C425電容兩端有無－190V電壓，關機后再看這個負電壓消失的快慢，如果25C4兩端電壓很快消失，說明電容C425已經嚴重老化或三極管Q310已經擊穿；如果C425兩端的負電壓維持時間較長，說明－190V電壓并沒有加到顯像管G1極上，該現象是電阻R449開路所致；如果C425上沒有－190V電壓，則是整流二極管D424損壞或行輸出變器T402第5腳處開路，但這種情況很少見。經測量，發現C425上有－190V電壓，關機后，電壓也隨之消失。取下電容用數字萬用表測量僅有0.7μF，更換后故障排除。
小結：顯示器出現一條垂直亮線故障，且燒壞了行線性補償電感，說明流過電感中的電流很大，估計是開機瞬間的大電流沖擊所致。當這類器件損壞又無元件可代換時，可以自己修理，即使達不到原出廠要求，通過增減諧振電容和S校正電容（注意：S校正電容和線性電感調整的不是同一種非線性失真，應慎重增減S校正電容），配合調整電感，也可以達到減少非線失真的目的。
14、故障現象：一臺GW－500A彩顯，開機后聽見“吱吱”的叫聲，屏幕上無光柵。
故障分析與排除：開機后能聽見“吱吱”的叫聲，說明行負載或電源輸出端有嚴重的短路故障。一般來說，行負載短路的故障多為行管Q403（2SD1403）擊穿所致（雖然行阻尼二極管D401擊穿和行輸出變壓器輸入線圈局部短路也會出現這種“吱吱”叫聲，但較少見）。
測量發現，45～135V供電電壓為0V，斷開45～135V輸入端，開機測量供電電壓正常，說明故障在行電路中。測量行管Q403已擊穿損壞，測其它元器件未見異常。因手頭有現成的行管2SC2027、2SD870，便隨手挑了一只2SD870裝上，檢查無誤后開機，光柵正常。但是，使用兩個小時后，屏幕上光柵突然一閃，又出現“吱吱”聲的上述故障。初步判斷是行電路中還有其它不明顯的變質元器件存在。
開機測量行管時，感覺到行管散熱片的溫度很高，估計行管損壞是本身溫度過高所致。導致行管溫度過高的原因，一是行管質量欠佳；二是行負載重；三是散熱不暢；四是行管、行阻尼二極管和行激勵管之間的匹配有問題。重新更換一只2SC2027，開機檢查行管的溫度上升情況，大約一小時后，散熱片溫度很高，手離散熱片2cm就有燙手的感覺。
那么，是什么原因致使行管溫度上升過高呢？已用上述兩種行管代換過多臺電視機，都很成功。經檢查行負載正常，行阻尼二極管正向飽和壓降也不大，該顯示器已使用兩年，沒有出現散熱不暢或散熱片過小（該顯示器為環形散熱）等問題，看來第四種可能性最大。
GW－500A彩顯行電路原設計行管用2SD1881，實際上卻用的是2SD1403。難到2SD1403行管不能用其它行管（如2SC2027、2SD870）代用嗎？查閱《顯示器電路原理與維修》一書，從中找到了答案。原來，該顯示器行電路對行管、行阻尼二極管、行激勵級回路電阻R422、行激勵管之間的配合有一定要求。
比如：行管Q403的β值小，行激勵級回路電阻R422就相應地應減小，反之，β值大，R422就要增大。否則，加到行管基極的電流就會過強，從而引起行輸出管發熱，嚴重時會損壞行管。另外，對行阻尼二極管的使用也比較嚴格，正向飽和壓降大的二極管都不適合在本顯示器上使用。
用數字萬用表測量以上兩只行管的β值，2SC2027的β值為16，另一只2SD870的β值為14，激勵回路電阻應約為35Ω左右。經對R422進行測量，發現標稱值為27Ω的電阻實測已不到10Ω。用一39Ω的金屬膜電阻代用后，溫度上升得到了控制。為了保險起見，將行管和電阻R422恢復到原標稱值（行管為2SD1403、R422為27Ω），故障排除。
15、故障現象：一臺TOPCON VGA彩顯，在雷雨天使用時，突然一個響雷，顯示器里發出“啪”的一聲后，屏幕上便無顯示，電源指示燈也同時熄滅。
故障分析與排除：打開顯示器后蓋，發現保險管已炸裂。更換一只保險管后，開機，保險管又炸裂，說明某處有短路故障。
檢查整流橋堆VD101（KBL408），發現有一臂短路，用LQ－1600K打印機電源的橋堆進行替換（如用其它橋堆替換，要注意引腳排列，大多數彩顯的整流橋堆可用3A／600V的橋堆替換）。
檢查開關管V102（D1402），開關管完好無損。通電，不再燒保險管，但電源指示燈不亮，像沒有加電一樣，測量開關管的基極電壓，只有0.5V，看來開關管并未起振。
檢查啟動電路，發現啟動電阻R117開路，開關管e極所接的保險電阻R115也開路，因兩者色環不易辨認，參照彩色顯示器GW－500、ERGO TY－1415電源電路圖（與該顯示器的電源相似），R117用50Ω電阻替換，R115用1.5Ω電阻替換后通電，故障依舊。
仔細檢查，又發現二極管VD102、VD103（1N4937）已被擊穿，調整管V101（C1213）的b、e極開路，用RGP10D二極管替換1N4937，用國產管3DK4A替換C1213后通電，開關管還是不能起振。
檢查和開關管起振的有關元件，又發現R106開路，一用只150Ω的電阻替換，加電，顯示器恢復正常。
R106是正反饋支路的元件，R106開路，無反饋電壓至開關管的基極，所以不起振。
小結：微機及外設的供電線路，最好接上地線，該彩顯遭雷擊是因為地線引出處銹蝕斷開造成的，此外，在打雷時最好不要使用微機，并將電源插頭拔下。
16、故障現象：一臺CUP－5468型彩顯，工作指示燈亮，熒光屏無光柵。用手背靠近熒光屏有高壓靜電反應，將亮度旋鈕調至最大值，熒光屏出現淡紅色光柵，約5分鐘后光柵消失，工作指示燈亮。關機后再通電，故障重現。
故障分析與排除：顯示器出現淡紅色光柵，說明視放及顯像管電路有故障。由于顯像管電子槍各陰極發射電子束的數量受陰極電壓控制，電壓越高，發射電子束越少，反之則越多。
通常視放電路R、G、B哪一路出現故障，光柵就相應呈現哪種顏色，且大都伴有滿幅回掃線。因此從故障現象來看，造成本故障的原因可能是：1.紅色(R)控制電路有故障；2.因行振蕩器的振蕩頻率處于高壓保護臨界值，產生該故障是由于啟動了高壓保護電路所致。
首先用萬用表測量R、G、B 3個電子槍的視放驅動電路(具體數據見表)，比較發現R電子槍的兩個放大驅動管不正常：Q804的be?、袎航担f明其處于工作狀態；而Q801的b、e極電壓相等，說明be結已被擊穿或未工作。卸下兩驅動管檢查，發現Q801被擊穿。
更換之，通電屏幕呈青灰色，調整驅動管Q801～Q803的基極電位器UR801～UR803，直至光柵呈白色為止。然后再檢查行輸出管Q702正常。調節UR701(H－HOLD)行同步電位器，高壓恢復穩定，彩顯工作正常，故障排除。
17、故障現象：一臺EMC PV768彩顯，顯示屏光柵縮小，且圖像有S形扭曲。
故障分析與排除：光柵收縮且有S形扭曲，一般是由于電源電壓中波紋系數過大引起。開機，檢查電源輸出的主電壓，發現電壓已由＋80V下降至＋60V左右。再檢查電容C510兩端的電壓為＋300V，正常(若C510容量下降，常常引起＋300V電壓下跌)。
再用100μF／160V的電容并接在C526兩端，開機光柵立即恢復正常，檢測電源輸出的主電壓已上升到正常值，圖像的S形扭曲消失。由此可推斷，該故障是由C526的電容量減少所致。焊下電容C526，發現其引腳有電解液滲出的痕跡。更換之，故障排除。
18、故障現象：計算機顯示器在使用了一段時間后，突然出現了圖象水平方向不穩定，調整行頻同步電位器后，問題仍得不到解決，請問這是怎么回事？
故障分析與排除：此類故障現象為行不同步。行不同步分為兩種情況：一種為光柵本身不穩定，這是由于行頻不正常所造成的，可以通過調節電位器或改變行振蕩定時電阻或電容來解決；另一種為光柵正常，而加信號后圖象不同步，這可說明在顯示器內有損壞的元器件。根據故障現象，為第二種的可能性比較大。
19、故障現象：Compaq彩色顯示器顯示的字符出現中間窄，兩邊寬的情況應如何處理。
故障分析與排除：從以上故障分析，懷疑行電路失真。可能由于某些元件變質引起，檢查行輸出管Q301(D2125)C極對地電壓為75V，而正常電壓應為85V－90V，將Q301管拆下，用電阻比較法檢查，與好管無差異，檢查R237電阻值也正常。為抬高Q301 C極電壓，在R237和L203處并聯一個6800P的電容，檢查C極電壓為90V，顯示器字符顯示恢復正常。
20、故障現象：DATAS彩色顯示器光柵忽明忽暗應如何處理?
故障分析與排除：這是一種亮度不穩定的故障。當顯示器與主機相聯時，所顯示的圖像基本穩定不變，只是忽明忽暗。根據故障現象，初步可以作出以下判斷：
(1)開關電源電路輸出的直流電壓不穩定。
(2)顯像管陽極供電基本正常。因如果陽極電壓不正常，忽高忽低，不僅會使亮度發生變化，同時還將引起光柵幅度變化。當前僅僅是忽明忽暗，因此推斷陽極電壓基本正常。
(3)故障可能發生在顯示器的視放級、顯像管陰極、柵極以及加速極電路中。因為顯示器的亮度主要與顯像管的陰極、柵極、加速極以及陽極的電壓有關，一般故障范圍不超出視放級顯像管間的電路。
檢查開關電源，90V直流電壓基本穩定；測量視放級電路，工作基本正常，沒有發現疑點。測量顯像管陰、柵間電壓，結果不隨亮度變化而改變，說明故障與陰柵電壓無關。再測量顯像管加速極電壓，極不穩定，顯然故障是由加速極電壓不穩定引起的。用替換法更換加速極電路的電容C215(kV)，顯示器工作恢復正常。
21、故障現象：EMS機型，開機經常燒保險絲。如果開機正常，屏幕出現彩屏現象。先后換過七、八個保險絲，也不能解決問題。
故障分析與排除：故障不穩定，推測是開關電源變壓器初級線圈前的元件有嚴重短路地方；正常時屏幕出現彩屏現象，好象是消磁線圈失去作用。
（1）檢修整流濾波電路，排除橋堆BD901、濾波電容C905、C922以及壓敏電阻損壞。(雖然有時開機能正常顯示，但不能排除最后一次燒保險絲是由整流濾波電路上的元件損壞引起的。)
（2）測量橋堆交流兩輸入端電阻為20KΩ，大大超過正常阻值200Ω。斷開消磁電路測其阻值超過300KΩ以上，表明很有可能是消磁電阻性能不良，橋堆正常。消磁電阻在剛接通電源的一瞬間其阻值較小，消磁電流很大，而后其阻值迅速增大。
將TH801焊下來一看，其腳與半導體若即若離。若兩者完全分離，表現為不燒保險絲，沒有消磁作用，屏上出現彩屏現象；若由于某種原因，使兩者接觸，消磁電阻失去其正常作用，維持較大的電流的時間較長，導致保險絲燒斷。更換一個同一規格的消磁電阻，故障排除。
22、故障現象：EMS機型，開機光柵明顯變亮，聯機無字符顯示。
故障分析與排除：開機調節亮度電位器到最低，光柵不能調暗；當亮度電位器調到最大時，光柵有行回掃線出現；調節對比度電位器略有變化；聯機時有信號輸入反應。估計故障可能出在電源電路、行掃描電路或顯象管電路。
（1）實測電源電壓輸出，正常；
（2）實測顯象管KG、KR、KB、G1、G2的電壓分別為10V、11V、10V、－38V、170V，而其正常值分別為70V、60V、70V、－36V、170V，顯然可知KG、KR、KB的電壓太低，造成光柵變亮。光柵不偏色，表明故障在顯象管電路的公共部分。
（3）查其供給電源的電壓；先測D706正端的電壓為100V，正常；再測視放板上L202與J208之間壓為15V，估計L202變值，焊下L202測量，其電阻值為500K，而其正常值為幾歐，更換L202，聯機通電正常，故障排除。以上的測量值為不聯機狀態的值。
