紅外熱成像檢測技術應用
1、基本原理
紅外熱像檢測技術是通過測量物體在不同溫度的紅外線輻射來檢測其溫度。20世紀60年代開始應用于電力工業。瑞典公司制成第一臺商用儀器，隨后各國公司相繼生產。目前紅外熱像技術在各行各業得到應用，取得明顯效果。
2、主要設備
主要由掃描器和顯示器組合而成。掃描器接收物體發射的紅外線輻射，轉換為電子形象信號輸出，經處理轉換成熱圖像。不同溫度以不同顏色顯示成完整的物體表面溫度場圖像。附屬設備是可與顯示器輸出相連的熱能計算機、溫度直讀計算機、數字紅外彩色系統、照相設備、錄像設備等。
3、應用范圍和特點
紅外熱像檢測技術應用范圍十分廣泛。其應用范圍有：
1)高溫?zé)o法靠近的設備。如工業爐、冶金爐，可以測量耐火磚、爐膛、爐管等內部構件的溫度，以及各部位溫度分布。
2)工藝設備及管線的表面溫度。如反應器、鍋爐、煙囪、熱力管道等外表面溫度分布，可檢測保溫層、保冷層、隔熱層的狀況。尤其是高空處，人員很難到達，可利用紅外熱像儀來觀察設備高空部位的溫度。

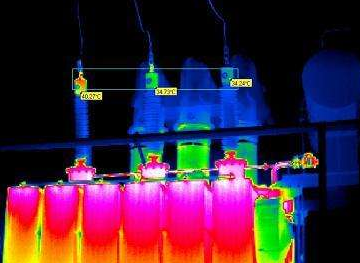

3)電力系統設備。這些設備由于在通電時人們無法接觸，當其發熱時溫度升高，又無法測量，采用熱像檢測技術可以以非接觸的方式來測量帶電設備或部件的溫度，既可保證安全，又可檢測其溫度和溫度變化。如電力輸電電纜、電力瓷絕緣子、電力開關、變壓器等。
4)轉動設備。在運轉中如需測量轉動軸、變速箱及軸承溫度，可以使用紅外技術。紅外檢測技術的特點：測溫范圍寬可達- 170-3200℃；測溫靈敏度高可達0.01℃；測量速度快；非接觸方式進行溫度檢測，遠近距離均可。但設備價格昂貴，需要專業技術人員進行操作。如果現場使用只做一般測溫，可采用便攜式快速紅外測溫儀，使用方便、重量輕、價格較低。
