在設備機械故障中，常見的機械故障檢修處理方法有如下幾種：鍵銷聯接裝配、螺紋聯接的裝配、液壓修理?，F(xiàn)分別介紹各種處理方法的標準規范。(注：進入生產區作業人員，必須根據現場作業要求按規定穿戴好個人防護用品，佩戴安全帽，遵守《職業健康安全/環境管理制度》的各項管理規定。)
一、 鍵銷聯接裝配
1、 平鍵裝配
在裝配時，它與軸上鍵槽的兩側面的配合必需帶有一定的過盈量。這樣，在傳動中反向時不至產生松動。在修理工作中，鍵與鍵槽的配合往往已有間隙產生了松動。對于已松動的鍵的聯接，在修理時，必需先修整軸與輪轂上的鍵槽，使其寬度一至，并更換新鍵。鍵可以刨成長條形，其寬度留有放磨量，裝配時在平磨上單配鍵寬。在鍵與槽的配合至精度要求后，根據其長度鋸下，修銼圓頭。鍵在安裝于軸的鍵槽時，必須與槽底接觸。
2、 花鍵的裝配
花鍵連接多數為滑動配合，花鍵孔一般是由拉刀加工，花鍵軸是由滾或銑加工，因此軸與孔的配合比較準確。在裝配時必須對軸與孔上的銳邊與毛刺加以清理，以免產生拉毛，咬住現象。然后著色檢查并修軸與孔的配合，直至花鍵孔能在軸上自由滑動為止。
3、 圓柱銷聯接的裝配
圓柱銷聯接一般使用在中分面的定位與在加工工序中作定位用。圓柱銷的配合要求過盈，經拆卸后而失去過盈時必須重新鉆鉸尺寸大一級的銷孔并重配圓柱銷。
4、 錐銷聯接的裝配
錐銷使用于兩個聯接零件在裝配時或修理后，找正其相對位置精度后定位用。它的優點是；裝拆方便，可以裝拆幾次而不致?lián)p壞連接質量。錐銷錐度為1：50，具有自鎖作用，可保證聯接件的定位精度。錐銷的定位精度決定于錐孔與錐銷的接觸精度，錐銷是標準件，因此定位精度主要決定于錐孔的精度。錐孔的接觸精度可以用1：50錐 度塞規進行著色檢查，接觸面要求大于60%并要求均勻分布，上下兩連接都應均勻接觸。對高精度機床的部件其錐度接觸率應大于80%。
二、 螺紋聯接的裝配
螺紋聯接是一種可拆的固定連接。在裝配時，被聯接件的接觸面，螺母支承面等處均應保持平整，清潔。裝配的螺釘（栓）應涂油防銹，便于拆卸。
螺紋聯接在有振動的工作條下時，為了防止螺釘和螺母回松，必須采取防松的保險裝置。
螺紋聯接的防松措施有以下幾種：
5、 雙螺母
在螺母裝配后達到規定的擰緊力矩后，將另一只薄形螺母擰入。擰緊薄型螺母時，必須同時用兩只扳手將薄型螺母與螺母相對地擰緊到一定的程度。
6、 開口銷
螺母應在擰到規定的力矩公差范圍內槽對準俏孔。開口俏插入后，應將開口銷彎向螺母一端并垂直緊貼于螺母的六角對邊。
7、 彈簧墊圈
只用于外螺紋聯接，彈簧墊圈兩端在軸向所扳開的距離應不小于彈簧墊圈厚度的一半。擰緊以后，彈簧墊圈的四周應貼合在螺母面及零件的支承面。這種防松裝置應用較普遍。
8、 鋼絲鎖緊
對成對的或成組的螺釘或螺母，可以用鋼絲穿過螺釘頭互相綁住以防止回松。用鋼絲綁的時候，鋼絲繞轉的方向必須與螺紡旋緊方向相同。
對于緊定螺釘?？稍趫A周上繞一周鋼絲，并使鋼絲嵌入緊定螺釘?shù)钠鹱硬蹆?nèi)，防止轉動松出。
9、 點鉚
用點鉚方法防止螺釘?shù)幕厮桑@種方法 用于不能經常拆卸的沉頭螺釘上。
10、 保險墊圈
開槽圓螺母是以止退墊圈來防止螺母的回松。圓螺母擰到一定緊度以后，必須將螺母中最接近止動墊圈上的翅片的槽，使其對準，并將翅片彎入槽內。
1） 鍍銅螺栓
在螺栓的螺紋上鍍以厚度為0.005---0.01的銅層,使用時只要直接擰緊即可防松.
2） 多螺釘聯接的壓緊次序
方形或圓形端蓋在多螺釘連接的情況下,螺釘?shù)膲壕o次序必須合理選擇,并做到分次逐步旋緊，不然引起端蓋傾斜,影響傳動零件的準確傳動。長方形布置的多螺釘聯接，壓緊的次序必須從中央開始，逐步向兩邊對稱地擴展進行方形及圓形布置的多螺釘聯接，必須對稱地進行。
三、 液壓修理

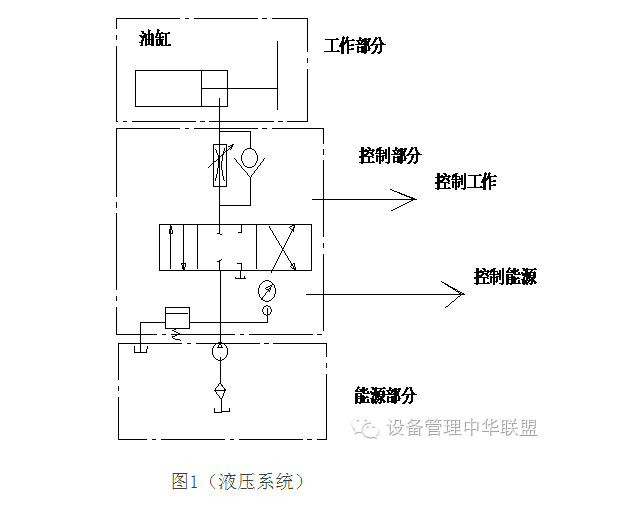

一般液壓系統可按圖示分為能源，控制和工作三大部分（如圖1所示）。控制部分又可分為控制能源和控制工作兩部分。
檢修時,首先開動油泵電機，檢查有無大面積泄漏以及電機是否反轉?？纯从拖溆臀蝗缓?，按下壓力表開關檢查其系統壓力。如有壓力，可進入第二步檢查；如沒有壓力，則應檢查溢流閥，把閥調節到壓力最高極限（即將閥按順時針方向旋轉到底）。如仍無壓力，則關閉電機，換上同型號的閥試一試，或者把閥拆洗后再裝入試壓。試時，如電機出現低沉負載聲，可調換壓力表，檢查壓力表是否失靈通過以上檢查，可大至上排除能源部分各控制部分的故障。
當系統壓力正常而工作臺仍不進給時，需要作第二部分檢查。首先，檢查三位四通換向閥的閥芯是否靈活。檢查方法是把閥芯左右推動，看其是否靠彈簧壓力復位。并觀察工作臺動向。如閥不好，可以調換同型號的閥進行試驗。然后，檢查單向節流閥，是否是否調節到了流量最小極限，使工作臺進給時回油腔無法回油。再檢查工作臺是否有其它東西卡死。通過以上檢查，系統故障基本可以排除了。但也要注意某些特殊情況，如管路接反，管接頭不通等。
當出現故障時首先檢查系統壓力，就可以抓住主要矛盾。有壓力，就可以把能源和控制能源部分排除在外；不需要檢查；無壓力，可以暫時把工作和控制工作部分排除在外。但有時也可能同時出現。這在機床初步調試時較多，在修理時則極少出現?？刂撇糠秩缫缌鏖y和換向閥出現故障較多?？傊?，當出現故障時，首先應抓住主要矛盾認真檢查，就可以較快地排除故障，減少修理工時。
編制： 審核： 批準： 日期：
?
