設備失效模式及效果分析( FMEA)
一、適用時機

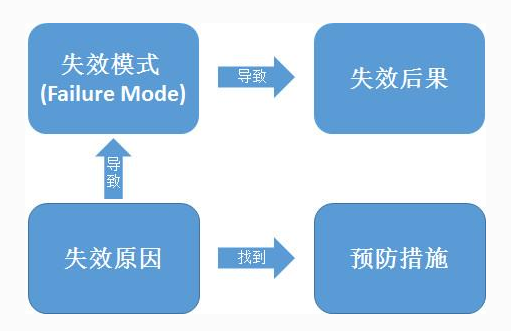

FMEA（Failure Mode and Effect Analysis，失效模式及后果分析／故障模式與影響分析）是從事有關設計審查( Design Review，DR)及
可靠性(Reliability)相關工作時不可或缺的方法。
工程人員自概念設計階段開始，就通過嚴密的分析流程，評估系統內可能失效的模式以及可能造成的影響，將其一一列出，使設計、生產、組裝、制造等工序在進行時得以注意改進，并通過對各階段不斷地預估、設計、測試、驗證及改善，使產品逐漸接近最佳設計的目標。
二、方法介紹
FMEA方法可按照美軍標準(MIL-STD-1629)的相關規定及內容來實施，大體上可歸納為下列八項步驟：
1)定義所要分析的系統或產品功能、任務概要與工況條件以及操作環境。
2)確定分層次、功能系統、子系統、模塊及組件，并繪制邏輯框圖，包括功能框圖及可靠性框圖。
3)編制識別編號（Identification Number，ID）。
4)分析所有可能潛在的失效現象。
5)分析失效模式產生的后果。
6)失效模式的關鍵性分析。
7)研究失效偵測，( Detection)方法及失效預防改善措施。
8)編制分析報告，并進行改善活動。．
三、設備失效模式及效果分析
EFMEA (Equipment Failure Mode and Effect Analyse) (設備失效模式及效果分析)
1．用途
可結合TPM并融合于TPM之中，亦可獨立實行。
2、作業采用EFMEA可以：
1）用來確定設備潛在的失效模式及原因，使設備故障在發生之前就得到預測，從源頭阻止設備發生故障；
2）可以作為設備預防保養的標準之一；
3） 可以作為人員培訓之用；
4）指導日常工作。
3、使用方法
通過對設備失效嚴重度（S）、發生率（O）和探測度（D）進行評價，計算出RPN值（風險優先度，RPN=O×D×S）。
嚴重度S是評估可能的失效模式對于設備的影響，10為最嚴重，1為沒有影響；發生率O是特定的失效原因和機理多長時間發生一次以及發生的幾率，如果為10，則表示幾乎肯定要發生，如果為1，則表示基本不發生。
探測度D是評估設備故障檢測失效模式的幾率，如果為10表示不能檢測，如果為1則表示可以被有效的探測到。RPN最壞的情況是1000，最好的情況是1。根據RPN值的高低確定項目，推薦出負責的方案以及完成日期，這些推薦方案的最終目的是降低一個或多個等級。對一些嚴重問題雖然RPN值較小但同樣考慮拯救方案，如： 一個可能的失效模式影響具有風險等級9或10；一個可能的失效模式/原因事件發生以及嚴重程度很高。
4、注意點
1） 需要對每一設備或類似設備都要進行評價；
2）需要不斷更新。
5、設備失效模式
設備故障模式類型可歸納如下：
A: 當設備或組件接近預期的工作年齡，經過一段隨機的故障，失效的可能性大幅增加。左側故障與時間有關，右側故障是隨機發生。
B: 俗稱“浴盆曲線”，這種失效的模式與電子設備尤其相關。初期，有較高失效的可能性，但這種概率逐漸減小，進入平緩期，直到設備或組件的壽命快結束時，故障概率變大。
C: 這種模式顯示隨時間增長設備或組件失效的可能性。這種模式可能是持續的疲勞所致。
D: 除最初的磨合期，在此期間，失效的概率相對較低。這表明設備或組件的失效可能性在壽命期內是相同的。
E: 設備或組件的失效可能性在壽命期內是相同的。與時間無關。
F: 相比較“浴盆曲線”，該模式初期故障率較高。之后與其它兩種隨機模式相同。
