設備安裝的三種方法
■ 三點法
傳統的設備安裝方法有墊板安裝法，該方法有一些缺限。因大量的墊板需用不同厚度的鋼板進行組合，墊板與基礎接觸面又需研磨磨合，使安裝工程費時又費料。更麻煩的是，機器底座較大、墊板堆數較多時，找正、找平、找標高（三找），需要花費更多的工時。
為了節省工時，可利用三點決定平面的原理來安裝機器設備：即 在機器底座下的適當位置先放置三對斜墊板或三個斜鐵器，從而很快 達到要求。此時，在需要放置墊板的其他位置打人相應高度的平墊板 組，收緊基礎螺釘，再?gòu)?fù)查正、平、高，確認無誤后，即可二次灌漿。
利用三點決定平面原理進行找正、找平、找標高的三點安裝法， 可節省大量工時、縮短工期，可視具體情況推廣應用。但必須注意的是，在“三找”過程中不能使機器設備底座產生變形。
■ 座漿法
用座漿法安裝機器設備，就是直接用高強度微膨脹座漿混凝土埋置墊板。具體方法是：在混凝土基礎安放墊板位置下面鑿一個鍋底形的坑，用拌好的微膨脹水泥砂漿打成一個饅頭形的堆，在其上安放平墊板并用手錘敲打使墊板達到設計標高和規定的水平度，保養1-3天后即可安裝機器設備。
由于在座漿墊板上面加墊板來調整機器設備的標高和水平的方法廢除了在基礎表面的大量研磨工作，所以是一種工效很高的安裝新工藝。下面詳細介紹這種安裝新工藝：
①座漿混凝土的原材料、配比及性能。座漿混凝土原材料為水泥膠材、砂子、石子和水等。關鍵是選擇好水泥膠材，使配成的混凝土具有早強快硬和微膨脹或微收縮的特性，進而保證設備安裝質量。對于水泥，可選用高標號早強快硬脹縮值小的澆筑水泥；砂子可用普通黃砂，應干凈而含泥少：石子最好采用粒徑5～20毫米，片狀顆粒少的碎石；水則可用施工用水，切忌用油。
座漿混凝土的配比，因要求早強快硬微脹縮，故水泥砂石比不宜太大。若配比恰當，座漿一天的強度每平方厘米可達2000牛（牛頓）以上。采用座漿混凝土鋪放墊板時，關鍵在于混凝土脹縮值要小，這才不會影響安裝機器的標高。
②座漿法施工順序和要求。選好座漿混凝土配比后，應根據設備進場的先后及其他條件，選擇前座漿或后座漿方案施工。前座漿就是先座漿后安裝設備，施工較方便，操作無障礙；后座漿則是先安裝設備后澆灌座漿。
后座漿的優點是不需要測量座漿墊板的標高，也不需要找正、找平墊板，更不必考慮相鄰墊板的標高差。其缺點是座漿時混凝土澆人搗固比較困難。
為確保座漿質量，應按下述要求進行：在墊板位置下用風鏟等機具將基礎混凝土鑿一小坑，坑長是墊板長L+( 60—80)毫米；坑寬是墊板寬B+ (40—60)毫米；坑底到墊扳下表面為40～80毫米。當墊板設定標高高于基礎混凝土面標高時，為保證座漿混凝土結實，可在其周邊加設模板。
清除坑內碎屑后，注水人坑使之充分濕潤（約15分鐘）。座漿前用壓縮空氣或其他吹具吹除坑內積水和雜物。嚴禁坑內及其周圍遺留油脂等物，以防座漿后混凝土黏結不牢。
在干凈坑中刷一層凈水泥漿，以利于新老混凝土的黏結。水泥漿的配比為：水泥0.5千克，加水1—1.2千克，待凈漿初凝后即可往坑中澆灌座漿混凝土。澆灌時應分層搗打，每層厚以40—50毫米為宜，搗打直至表面反漿為止。
待座漿混凝土表面稍干后（經15—20分鐘），放上平墊板并隨即找平標高。在同一平面相鄰墊板的標高差應在±0.3毫米以內。找平后稍稍拍平墊板四周的混凝土使之牢固，混凝土表面應低于墊板面2-5毫米。隨后再?gòu)?fù)查墊板水平及標高。
因座漿混凝土性質是早凝快硬，因此必須采用集中稱料、干料運輸、分散攪拌的工作方法，將料倒入攪拌板上均勻拌和后再加水拌。拌和的顏色一致并達到“手捏成團、摔地成砂”即認為合格。攪拌好的座漿混凝土應在15分鐘內用完，如超過時間則不允許再加水使用。
③座漿法的優點有以下四個方面：
A. 強度高。座漿一天后每平方厘米抗壓強度超過2000牛（牛頓）。

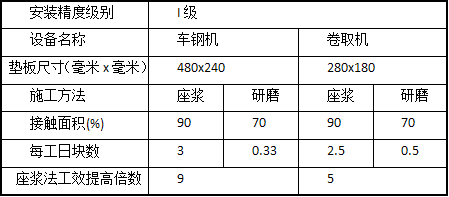

B．工效高。從表可看出，座漿法比研磨法工效高出很多。
表 座漿法的工效
C．質量好。座漿與墊板接觸面積達9000以上，與墊板黏結牢固，墊板穩定性也好。
D．省鋼材。與研磨法比較，每堆墊板至少可節省一塊平墊板，整個過程的節約就很可觀：
■ 無墊板法
無墊板法，是所安裝的機器設備底座下根本沒有墊板的一種安裝新工藝。其方法是利用斜鐵找正機器設備（包括中心、水平、標高），然后用座漿混凝土二次灌漿，保養后抽去斜鐵，其空洞再次補灌。
在無墊板安裝中，因采用獨特的安裝原理和座漿混凝土二次灌漿，可使安裝工程達到多快好省的效果。因三點安裝和座漿法安裝工效高、座漿混凝土具有微膨脹特性，使二次灌漿層保養后能自然與機器設備底座大面積緊密接觸（遠遠超過墊板總接觸面積），承載效果更佳。所以，在機器設備安裝工程中應優先推廣無墊板安裝法。
