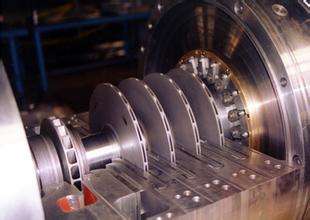

壓縮機增速箱的檢修及技術要求
■ 增速箱拆卸程序
①拆卸增速箱蓋上的儀表探頭、溫度計和管線接頭。
②拆卸聯軸器護罩及接筒，拆卸齒輪軸端蓋。
③拆卸增速箱中分面螺栓，用頂絲頂開中分面，吊下箱蓋，取下上半徑向軸瓦。
④吊出兩齒輪軸，取下徑向軸瓦下半部。增速箱回裝程序與拆卸程序相反。
■ 增速箱檢修技術要求
(1)增速箱箱體
①增速箱上、下半箱體的中分接合面應密合，不擰緊中分面螺栓用0.05mm塞尺沿整周不得塞入，個別塞入部位處的塞入深度不得大于密封面寬度的1/3，沿整周不得有貫穿接合面的溝槽。
②下半增速箱用煤油做滲漏檢查，不得有漏油、浸油。
③當檢修中發現齒輪嚙合線歪斜、嚙合不良、齒面磨損、運行中噪聲增大時，應用精密假軸檢查兩齒輪軸的平行度，其平行度偏差應在0.025mm以內，中心距極限偏差不得超過0.10mm。平行度誤差在0.10mm以內時，可結合修刮軸承進行處理，否則應制定處理方案或更換齒輪箱。
④兩齒輪軸在箱內用水平儀檢查齒輪軸的揚度，兩齒輪軸的揚度方向應相同。
⑤下半箱體在充分上緊地腳螺栓的情況下，檢查箱體水平結合縱、橫向水平，并使其在
0.02mm/s以內。
(2)大、小齒輪
①大、小齒輪齒面無磨損、膠合、點蝕、起皮、燒灼等缺陷，缺陷嚴重時更換齒輪。
②齒輪軸軸頸無磨損和其他損傷，軸頸的圓柱度和圓度偏差均在0.015 mm以內。
③軸端聯軸器工作表面無溝槽、劃痕、裂紋等缺陷。
④齒輪做著色探傷檢查。
⑤當運行中出現原因不明的振動增大，而無其他原因可尋時，應對齒輪連同聯軸器進行動平衡測試。
(3)組裝
①用壓鉛法檢查大小齒輪嚙合側的側隙、頂隙。
②用涂色法對齒面做接觸檢查，沿齒寬方向的接觸應達85%，沿齒高方向的接觸應達55%，接觸印痕均勻。
③檢查齒輪軸頸與徑向軸承下半瓦的接觸，在下半瓦底部60度一90度范圍內的接觸應達80%以上，下瓦側間隙對角偏差用塞尺檢查不得超過0.02mm。
④檢查止推軸承間隙，超差時應更換軸承，兩側止推工作端面的接觸檢查達80%以上，上、下半軸承扣合后檢查中分端面不得錯口，止口的間隙不減小。
⑤齒輪箱組裝完畢，沿工作方向盤動大齒輪，應轉動靈活，竄動大齒輪檢查止推軸承間隙應與扣蓋前相一致。
⑥噴油嘴安裝位置正確、牢固，噴嘴方向和位置符合潤滑要求，噴嘴暢通。
■ 離心式壓縮機的試運轉
離心式壓縮機組試運轉的目的和內容主要是：
①檢驗和調整機組的技術性能，消除設計、制造、檢修中的問題；
②檢驗、調整機組各部的運動機構，并得到良好跑合；
③檢驗、調整機組電氣、儀表自動控制系統及其附屬裝置的靈敏性和可靠性；
④檢驗機組各部的振動情況，消除異常振動和噪聲；
⑤機組潤滑系統、冷卻系統、工藝管路系統及附屬裝置的正確性和嚴密性。
(1)潤滑系統的試運轉
機組能正常運轉的首要條件是潤滑系統的清潔和可靠性，所以，在正式試運轉前，必須先進行潤滑系統的清洗試運。驅動機、增速機和壓縮機三部分的單獨循環情況不應少于8h，直至檢查合格；三部分同時循環清洗不少于8h，直至檢查合格后，將臟油全部放出，換上合乎要求的潤滑油。
(2)壓縮機的無負荷試運轉
試前將進氣管上的節流蝶閥開啟15度一20度，將排氣管路上的閘閥關閉，將放空管路上的手動放空閘閥打開，使試車時空氣不經壓縮而直接排入大氣；還應先開動電動油泵供油并打開冷卻系統的閥門。無負荷試運轉分四步進行：首先沖轉10～15s，檢查增速器、壓縮機內部應無異常音響和振動，檢查推力軸承竄動應符合規定要求；運轉5min，檢查運轉應無雜音，軸承溫度不得超過85℃，油溫應保持在35～45℃之間；運轉30min，檢查壓縮機振動、聲音、油溫、油壓和軸承溫度均應無異常；連續運轉8h，全面復查均正常。
(3)壓縮機的負荷試運轉
負荷試運轉前，各相關閥門的關閉及供油、供水情況與無負荷試運轉相同。負荷試車分兩步進行：
第一步，開動1min，檢查各部件應無異常聲響和振動及碰擦現象；
第二步，開動達正常轉速后，首先無負荷運轉1h，檢查無問題后按規定加負荷，在滿負荷及設計壓力下連續運轉24h。加負荷的步驟是慢慢開大進氣管路的蝶閥，使介質氣吸人量逐漸增加；
同時，逐漸關閉手動放空閘閥，使壓力逐漸上升，在10～15min內將負荷加滿；加負荷時，應按照制造廠規定的曲線進行，按電流表與儀表的指示同時加量和加壓，以防脈動和超負荷；加壓時，要盯住壓力表，當達到設計壓力時，應立即停止加壓，關閉手動放空閘閥，禁止壓力超過設計值。
在試車全過程，用閥門調節壓縮機的出口壓力，使壓力波動不超過o．01～0.03MPa（表壓）。從負荷試車開始，應每隔30min做一次試車記錄，并將運行中的問題、疑點做詳細記錄，以便停車后處理。
■ 壓縮機負荷試運轉后的檢查內容是：
①拆開各徑向軸承和軸向推力軸承，檢查巴氏合金的摩擦狀況，有無裂紋、擦傷；
②檢查軸頸表面有無刻痕、擦傷；
③用壓鉛法檢查軸承間隙；
④檢查增速器齒輪副嚙合面的接觸情況；
⑤檢查聯軸器的定心情況；
⑥檢查所有連接的零部件是否牢固；
⑦檢查和消除連接部位的滲漏現象以及其他所有缺陷；
